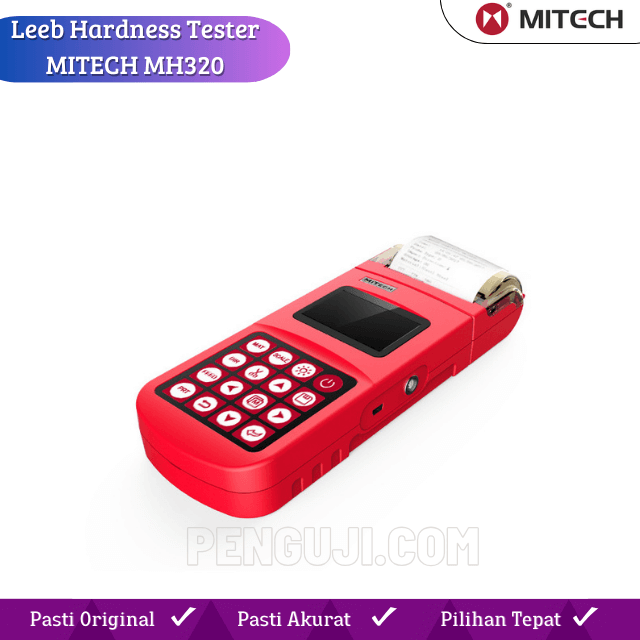

Leeb Hardness Tester MITECH MH320

  • Measuring range:(170~960)HLD
  • Resolution Accuracy:±6HLD
SKU: MH-320 Category: Tag:

Leeb Hardness Tester MITECH MH320 atau Alat Uji Kekerasan Leeb Portabel MH320 alat uji kekerasan Leeb portabel, didasarkan pada prinsip pengukuran kekerasan Leeb dan dapat digunakan dengan cepat dan mudah untuk menguji tingkat kekerasan material logam. Alat ini mendukung konversi bebas antara skala kekerasan Leeb, Brinell, Rockwell, dan lainnya. Dengan layar LCD matriks titik 128 × 64, alat ini menampilkan informasi yang kaya, intuitif, kinerja yang stabil, serta printer termal berkecepatan tinggi yang terintegrasi, memungkinkan pencetakan hasil pengukuran instan. Alat ini dapat digunakan secara luas dalam proses pengolahan logam, manufaktur, analisis kegagalan komponen, dan bidang lainnya. Terutama cocok untuk pengujian kekerasan di tempat untuk bagian besar dan komponen yang tidak dapat dilepas. Ini adalah pilihan cerdas untuk meningkatkan efisiensi produksi dan tingkat kelulusan serta menghemat biaya produksi.

Fungsi & Aplikasi Leeb Hardness Tester MITECH MH320

  • Cavity cetakan
  • Bantalan dan komponen lainnya
  • Analisis kegagalan pada bejana bertekanan, generator uap, dan peralatan lainnya
  • Benda kerja berat
  • Mesin yang dipasang dan komponen yang dipasang secara permanen.
  • Pengujian permukaan ruang hampa kecil
  • Persyaratan catatan asli formal untuk hasil pengujian
  • Identifikasi material di gudang material logam
  • Pengujian cepat dalam rentang luas dan area pengukuran ganda untuk benda kerja berukuran besar

Prinsip Kerja Leeb Hardness Tester MITECH MH320

Prinsip kerja alat ini didasarkan pada perbandingan energi yang dihasilkan dari kecepatan dampak dan pantulan tubuh dampak. Tubuh dampak akan memantul lebih cepat dari sampel yang lebih keras daripada yang lebih lunak, menghasilkan nilai energi yang lebih tinggi yang didefinisikan sebagai 1000×Vr/ Vi.

HL=1000×Vr/ Vi

Dimana:

HL— Nilai kekerasan Leeb

Vr — Kecepatan pantulan tubuh dampak

Vi — Kecepatan dampak tubuh dampak

Kondisi Operasional Leeb Hardness Tester MITECH MH320

  • Suhu operasional: -10°C hingga +50°C
  • Suhu penyimpanan: -30°C hingga +60°C
  • Kelembaban relatif: Kurang dari atau sama dengan 90%
  • Lingkungan sekitar harus dihindari dari getaran, medan magnet kuat, media korosif, dan debu berat.

Fitur Alat Leeb Hardness Tester MITECH MH320

  • Berdasarkan prinsip teori pengujian kekerasan Leeb. Alat ini dapat mengukur kekerasan Leeb dari semua material logam.

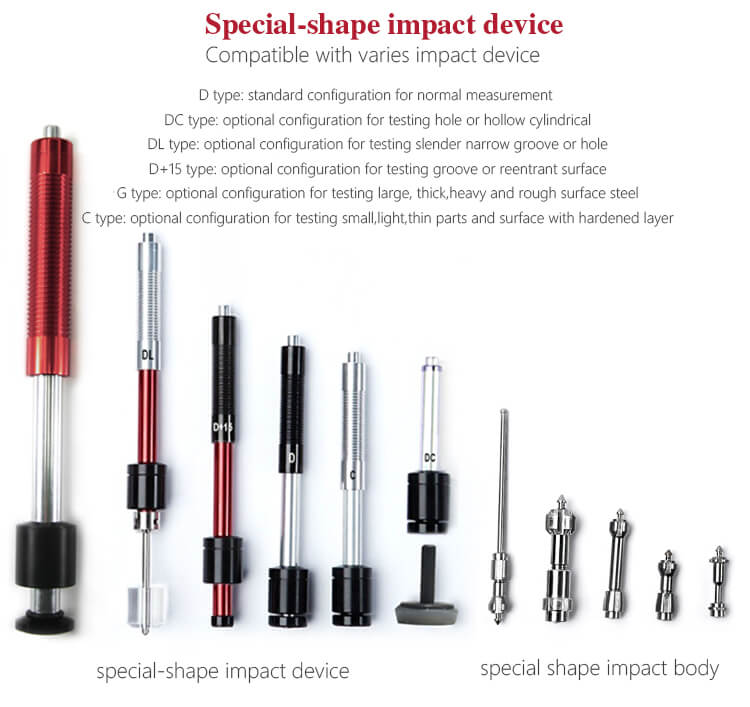

  • Satu unit utama dapat dipasangkan dengan 6 perangkat dampak.
  • Mendukung baja, ketika menggunakan sensor D/DC untuk menguji baja, dapat menampilkan HB secara langsung.
  • Batas atas dan batas bawah kekerasan telah diprogramkan, alat ini akan memberikan peringatan jika hasil pengujian berada di luar batas tersebut, yang memudahkan pengguna untuk melakukan lebih banyak pengujian.
  • Konversi antara bahasa Cina dan Inggris, operasi berbasis menu sederhana, dan nyaman digunakan dalam lingkungan minim cahaya maupun sinar matahari yang intens.
  • 500 kelompok (dengan jumlah dampak 32 hingga 1) pengukuran kekerasan, setiap set data mencakup nilai pengujian tunggal, nilai rata-rata, tanggal/waktu pengukuran, arah dampak, frekuensi, material, kekerasan, dan informasi lainnya.

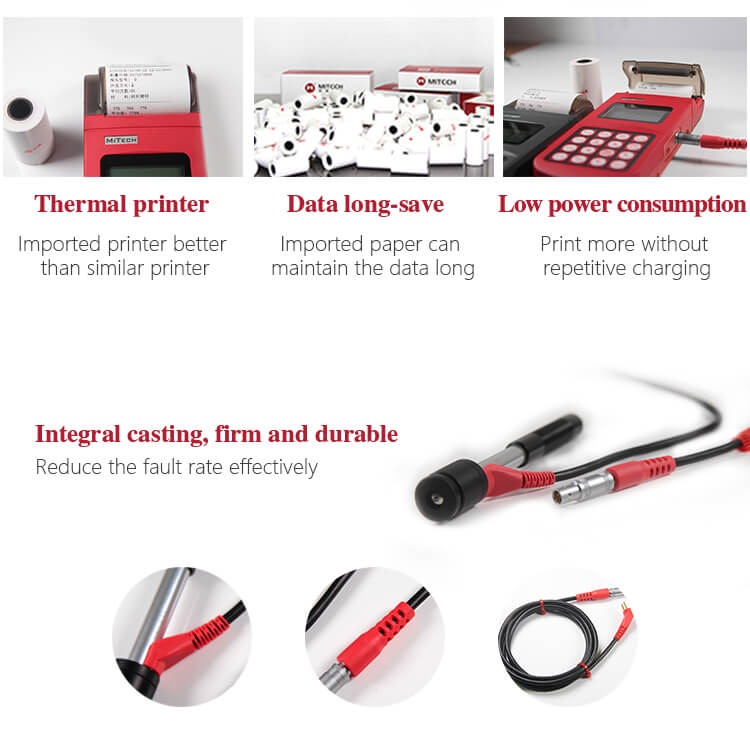

  • Printer termal terintegrasi dengan instrumen secara keseluruhan, operasi yang tenang, kecepatan cetak yang cepat, Anda dapat mencetak laporan pengujian di tempat.
  • Kalibrasi perangkat lunak secara otomatis.

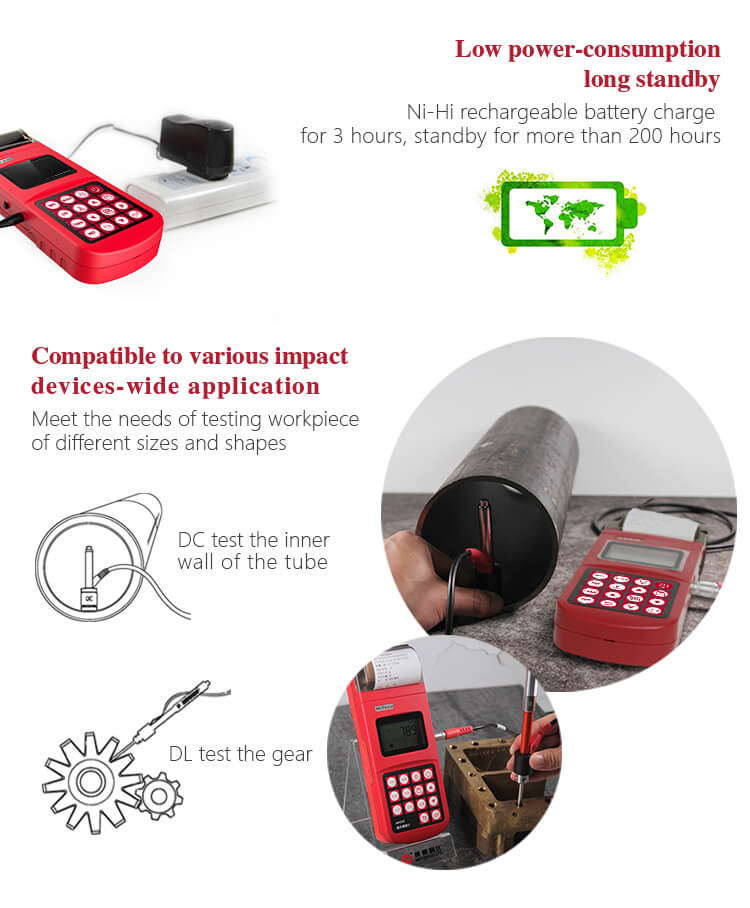

  • Dilengkapi dengan baterai NI-MH yang dapat digunakan selama tidak kurang dari 150 jam; dengan layar otomatis, tidur otomatis, dan pemadaman otomatis untuk menghemat daya lainnya.
  • Tampilan waktu nyata sisa daya baterai, kemajuan pengisian ditampilkan saat pengisian.
  • Antarmuka USB untuk pengukuran transmisi, pengelolaan penyimpanan nilai yang diukur, analisis statistik nilai yang diukur, laporan nilai yang diukur, dan pengaturan batch parameter instrumen melalui perangkat lunak pemrosesan data PC, untuk memenuhi permintaan lebih tinggi dalam pengendalian kualitas dan manajemen.
  • Ukuran kecil, portabel, terintegrasi secara sempurna, kinerja yang stabil dan dapat diandalkan, cocok untuk operasi di lingkungan yang keras, mencegah dari getaran, guncangan, dan interferensi elektromagnetik.

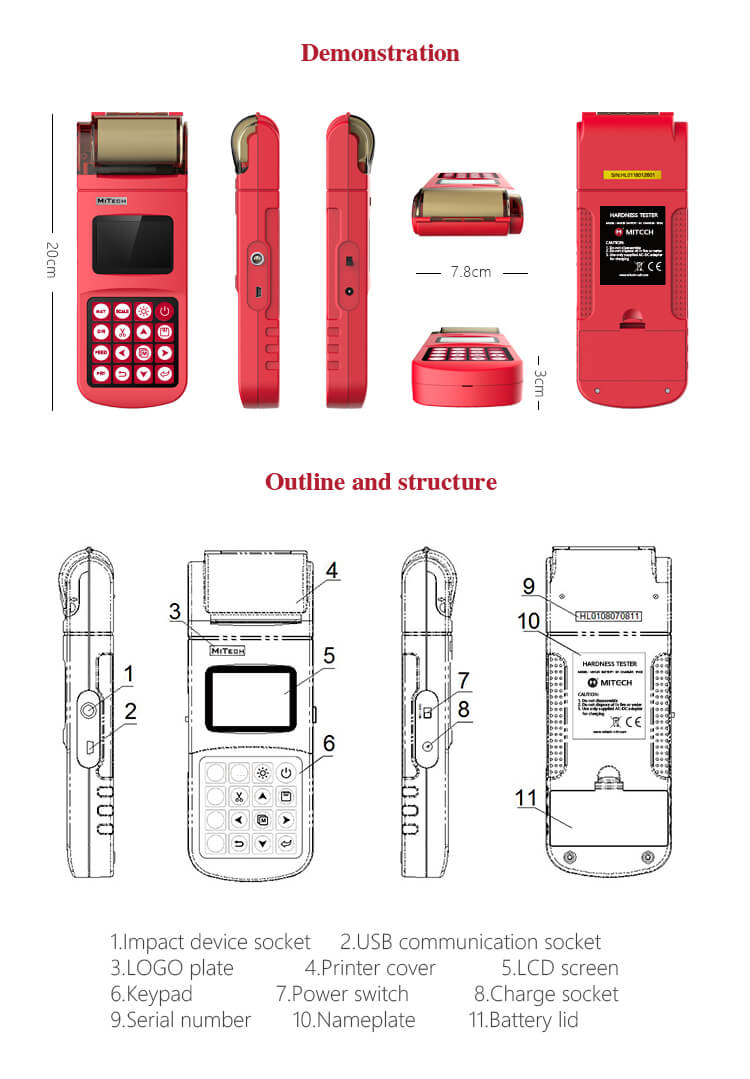

  • Dimensi: 221mm x 80mm x 32mm

Cara Penggunaan Leeb Hardness Tester MITECH MH320

  1. Memulai
    • Masukkan plug perangkat dampak ke socket perangkat dampak pada alat.
    • Tekan tombol daya, alat siap digunakan.
  2. Memasang Perangkat
    • Dorong tabung pemuatan ke bawah hingga terasa kontak. Kemudian biarkan perlahan kembali ke posisi awal atau gunakan metode lain untuk mengunci tubuh dampak.
  3. Lokalisasi

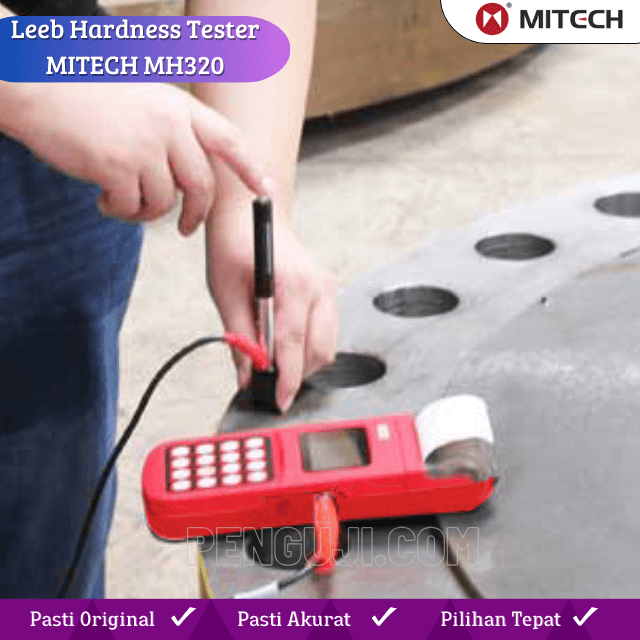

    • Tekan cincin penyangga perangkat dampak dengan kuat pada permukaan sampel, arah dampak harus tegak lurus ke permukaan pengujian.
  4. Pengujian
    • Tekan tombol pelepasan di bagian atas perangkat dampak untuk menguji. Sampel, perangkat dampak, dan operator harus stabil sekarang. Arah tindakan harus melewati sumbu perangkat dampak.
    • Setiap area pengukuran sampel biasanya memerlukan 3 hingga 5 kali operasi pengujian. Dispersi data hasil tidak boleh melebihi nilai rata-rata ±15HL.
    • Jarak antara dua titik dampak atau dari pusat titik dampak mana pun ke tepi sampel pengujian harus sesuai dengan peraturan dalam Tabel 4-1.
    • Jika ingin konversi yang akurat dari nilai kekerasan Leeb ke nilai kekerasan lainnya, perlu dilakukan uji perbandingan untuk mendapatkan hubungan konversi untuk material khusus. Gunakan alat uji kekerasan Leeb yang sudah teruji dan alat uji kekerasan yang sesuai untuk menguji sampel yang sama. Untuk setiap nilai kekerasan, setiap ukuran homogen 5 poin nilai kekerasan Leeb di sekitar lebih dari tiga indentasi yang memerlukan konversi kekerasan, menggunakan nilai rata-rata kekerasan Leeb dan nilai rata-rata kekerasan yang sesuai sebagai nilai korelatif, buat kurva konversi kekerasan individual. Setidaknya kurva perbandingan harus mencakup tiga kelompok data.
Type of Impact DeviceDistance of center of the two indentationsDistance of center of the indentation to sample edge
Not less than (mm)Not less than (mm)
D、DC35
DL35
D+1535
G48
E35
C24
  1. Membaca Nilai Terukur
    • Setelah setiap operasi dampak, layar LCD akan menampilkan nilai terukur saat ini, jumlah dampak ditambah satu, pembunyinya akan memberikan suara panjang jika nilai terukur tidak berada dalam rentang yang valid. Setelah mencapai jumlah dampak yang sudah ditentapkan, pembunyinya akan memberikan suara panjang. Setelah 2 detik, pembunyinya akan memberikan suara pendek, dan menampilkan nilai terukur rata-rata.
  2. Pemberitahuan
    • Mengganti perangkat dampak harus dilakukan saat alat dimatikan. Jika tidak, unit utama tidak dapat mengidentifikasi jenis perangkat dampak, dan itu dapat merusak papan sirkuit unit utama.
    • Anda tidak dapat menyimpan nilai pengujian saat jumlah dampak kurang dari nilai jumlah yang sudah ditetapkan.
    • Hanya perangkat dampak tipe D dan tipe DC yang memiliki opsi pengujian kekuatan. Anda tidak dapat mengubah pengaturan ke pengujian kekuatan saat menggunakan jenis perangkat dampak lainnya. Pengaturan akan diatur ke pengujian kekerasan secara otomatis setelah mengganti perangkat dampak, apakah pengaturan tersebut pengujian kekerasan atau tidak sebelumnya.
    • Tidak semua material dapat dikonversi ke semua nilai skala kekerasan. Skala kekerasan diatur ulang ke HL secara otomatis setelah mengubah material. Jadi, pilih material terlebih dahulu sebelum mengubah skala kekerasan.
Weight5,5 kg
Dimensions36,5 × 29 × 12,5 cm

Spesifikasi

Measuring range(170~960)HLD
Impact directionvertically downward, oblique, horizontal, oblique, vertical upward, automatically identify
ErrorD,±6 HLD
RepeatabilityD,6 HLD
MaterialSteel and cast steel,Cold work tool steel,Stainless steel,Grey cast iron,Nodular cast iron,Cast alu
Hardness ScaleHL、HB、HRB、HRC、HRA、HV、HS
Impact energeD—-11mJ
Impact weightD—-5.5g/7.2g
Impact ball hardnessD—-1600HV
Impact ball diameterD—-3mm
Impact ball materialD—-Tungsten carbide
Sample surface roughnessD—-1.6μm;C—-0.4μm
Min depth of harness layerD≥0.8mm;C≥0.2mm
Display128×64 dots, adjustable backlight
Storage500 measurement series.(Relative to average times 32~1)
CalibrationSingle-point calibration
Data printingThermal printing on site
Power voltage6V Ni-MH battery pack
Power supply9V/500mA
Power consumptionLow-power design
Standby periodAbout 150 hours(with default brightness)
Commumication portUSB1.1
Working languageEnglish
Shell materialABS plasic
Dimensions212mm×80mm×32mm
Weight5.5KG
PC softwareHave

Fitur

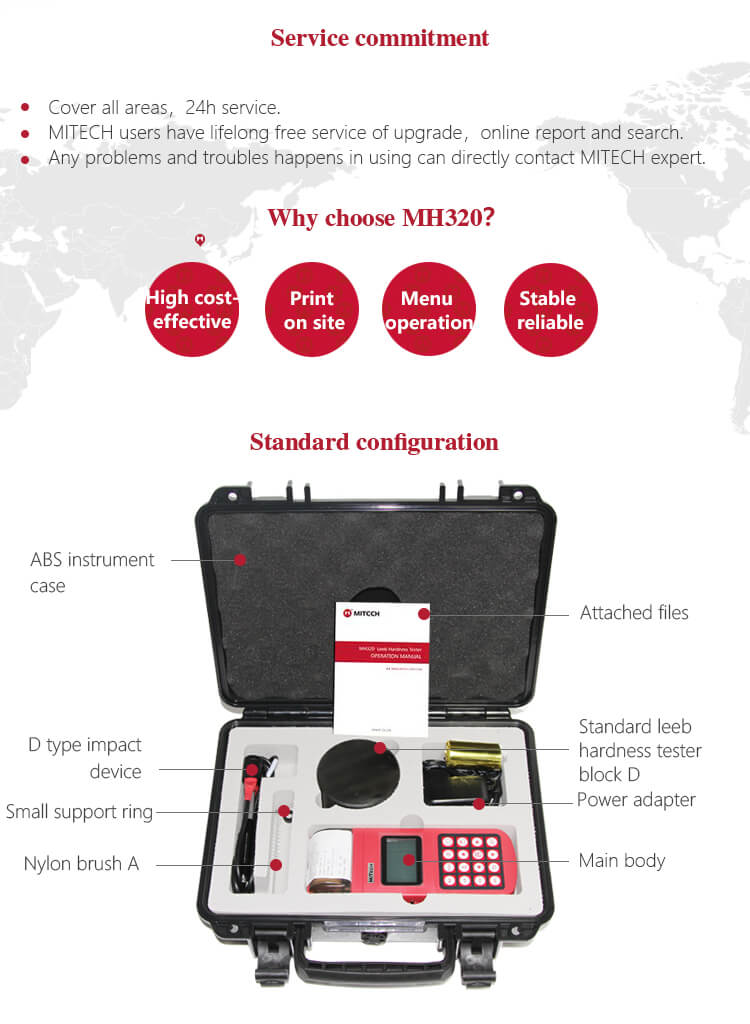

Standard Paket
