Spesifikasi Teknis Coating Thickness Gauge & Holiday Detector (TIME Group) ~ Bagi kita yang sehari-hari berkutat dengan pengendalian kualitas material, memegang alat ukur yang “pas” di tangan itu rasanya seperti menemukan mitra kerja yang paling mengerti; harus presisi, tangguh, dan tidak “rewel” saat dibawa ke lapangan. Memilih instrumen pengujian—entah itu untuk memastikan Coating thickness Gauge atau ketebalan cat pada bodi mobil atau memburu lubang jarum pada lapisan pipa gas.
Di bawah ini, saya telah merangkum coating thickness Gauge 11 jenis produk dari TIME Group yang Anda tanyakan. Tujuannya sederhana: agar Anda tidak terjebak istilah teknis yang membingungkan dan bisa langsung menunjuk alat mana yang paling tepat untuk dieksekusi di lapangan.
Tabel Komparasi Spesifikasi Teknis Produk TIME Group
Berikut adalah “Pemetaan Table Type Produk” teknis yang saya jadikan satu tabel untuk memudahkan Anda membandingkan kemampuan masing-masing unit, mulai dari detektor tegangan tinggi hingga pengukur ketebalan lapisan mikro.
| No | Model / Tipe Produk | Fungsi Utama | Prinsip Kerja | Rentang Ukur (Range) | Resolusi | Fitur & Karakteristik Kunci |
| 1 | Holiday Detector DJ-6 | Deteksi lubang jarum (pinhole/porosity) pada coating | High Voltage Spark (Pulse) | 0.5mm – 10mm (Tebal coating) | Output 0.6kV – 30kV | Alarm suara & kilatan api, khusus anti-korosi berat (pipa/tangki). |
| 2 | TIME2500 | Ukur tebal coating non-magnetik pada besi | Magnetic Induction (F) | 0 – 1250 μm | 0.1 μm | Probe terintegrasi, khusus substrat Ferrous, kalibrasi mudah. |
| 3 | Transduser Opsional | Part Pengganti/Tambahan | Ultrasonic | Tergantung tipe (mis: 5MHz) | – | Note: Ini biasanya untuk Wall Thickness Gauge (Seri TT), bukan Coating. |
| 4 | TIME2501 | Ukur tebal coating isolasi pada logam non-ferrous | Eddy Current (N) | 0 – 1250 μm | 0.1 μm | Probe terintegrasi, khusus substrat Non-Ferrous (Aluminium, Tembaga). |
| 5 | TIME2511 (TT210) | Ukur tebal coating (Ekonomis/Saku) | Magnetic Induction (F) | 0 – 1250 μm | 1 μm | Ukuran saku, sangat ringkas, resolusi standar (tidak sehalus 2500). |
| 6 | TIME2510 | Ukur tebal coating dual substrat | Dual (Magnetic & Eddy Current) | 0 – 1250 μm | 0.1 μm | Auto-Recognition: Otomatis deteksi besi atau aluminium. Probe terintegrasi. |
| 7 | Probe Coating (F1/N1/dll) | Part Pengganti/Tambahan | Magnetic / Eddy Current | F1/N1: 0-1250μm, F10: 0-10mm | – | Probe eksternal untuk seri TIME2600/2605. Tersedia varian sudut 90°. |
| 8 | TIME2600 | Ukur tebal coating dengan probe kabel | Fleksibel (Tergantung Probe) | 0 – 1250 μm (Std) | 0.1 μm | Probe terpisah (kabel), ada output printer/PC, cocok untuk area sempit. |
| 9 | TIME2510E | Ukur tebal coating dual substrat (Versi Eco) | Dual (Magnetic & Eddy Current) | 0 – 1250 μm | 0.1 μm | Versi ekonomis dari 2510, fungsi dasar sama (Dual F/NF), tanpa fitur statistik kompleks. |
| 10 | TIME2605 | Ukur tebal coating digital (Modern) | Fleksibel (Tergantung Probe) | 0 – 1500 μm | 0.1 μm | Upgrade dari 2600. Rentang lebih luas, koneksi data USB lebih baik. |
| 11 | TIME2520 | Ukur tebal coating pintar (Smart) | Dual (Magnetic & Eddy Current) | 0 – 1500 μm | 0.1 μm | Layar OLED, konektivitas App/Bluetooth, desain tanpa tombol fisik yang rumit. |
Analisis Mendalam: Memilih Alat Uji yang Tepat
Data di atas hanyalah angka, Mari kita bedah lebih dalam berdasarkan kategori teknisnya.

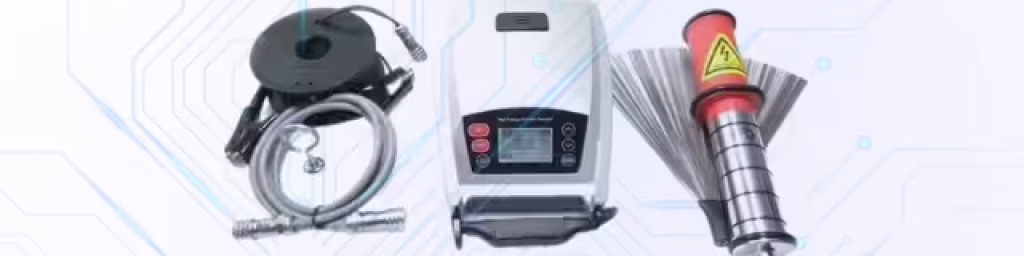

1. Holiday Detector (DJ-6)
Produk nomor 1, DJ-6, adalah alat uji yang berbeda dari daftar lainnya. Jika produk nomor 2-11 mengukur “seberapa tebal lapisan permukaan”, DJ-6 bertugas mencari “apakah ada lubang pada lapisan permukaan tersebut”.
Alat ini menggunakan tegangan tinggi (hingga 30kV). Bayangkan Anda sedang memeriksa pipa gas bawah tanah yang dilapisi epoxy tebal. Mata telanjang tidak akan bisa melihat lubang seukuran jarum (pinhole), tapi listrik bisa. Saat probe DJ-6 melewati lubang tersebut, listrik akan meloncat ke logam dasar (ground) dan memicu alarm.
- Note: Jangan gunakan alat ini untuk lapisan cat tipis (di bawah 500 mikron) kecuali Anda menyetel tegangannya sangat rendah, atau Anda justru akan melubangi cat tersebut (burn through).
2. Presisi Probe Terintegrasi (Seri TIME25xx)
Kelompok ini (TIME2500, 2501, 2510, 2511, 2520) adalah favorit teknisi QC di lini produksi atau bengkel cat. Kenapa? Karena ringkas. Tidak ada kabel yang menjuntai (kecuali saat charging).
- TIME2500 vs TIME2501: Ini adalah spesialis tunggal. Pilih 2500 jika Anda hanya bermain di besi/baja. Pilih 2501 jika Anda hanya bermain di aluminium/kuningan. Jika pekerjaan Anda campur-campur (misalnya inspeksi mobil yang bodinya campuran baja dan aluminium), dua alat ini akan merepotkan karena Anda harus gonta-ganti unit.
- Solusi Dual (TIME2510 & 2510E): Ini adalah “All-Rounder”. Probe-nya cerdas. Saat ditempelkan ke benda kerja, ia “bertanya” dulu pada materialnya: “Kamu magnetis atau tidak?”. Jika magnetis, ia pakai mode F. Jika tidak, ia pakai mode N. TIME2510E adalah opsi hemat biaya jika Anda tidak butuh fitur statistik memori yang rumit.
- TIME2520 (The Smart One): Ini adalah masa depan. Dengan rentang ukur yang diperluas hingga 1500 μm dan layar OLED, alat ini ditujukan untuk inspeksi modern yang seringkali membutuhkan pelaporan cepat via aplikasi smartphone.
3. Fleksibilitas Probe Terpisah (Seri TIME26xx)
Mengapa ada orang yang mau repot-repot pakai alat dengan kabel terpisah seperti TIME2600 dan TIME2605? Jawabannya: Aksesibilitas dan Variasi.
Bayangkan Anda harus mengukur ketebalan cat di bagian dalam velg mobil atau di sela-sela mesin yang sempit. Alat dengan probe terintegrasi (seperti 2500) bodinya terlalu besar untuk masuk. Dengan TIME2600, Anda cukup memasukkan probe kecilnya (seperti F1) ke celah tersebut.
Selain itu, seri ini mendukung pergantian probe (lihat poin no 7 pada tabel). Anda bisa memasang probe F10 untuk mengukur karet tebal hingga 10mm, atau probe F400 untuk lapisan krom yang super tipis. Fleksibilitas ini tidak dimiliki seri 25xx.
4. Teknis: Transduser vs Probe
Perhatikan poin nomor 3 (Transduser Opsional). Dalam terminologi TIME Group, “Transducer” seringkali merujuk pada Ultrasonic Probe untuk mengukur ketebalan dinding besi (Wall Thickness Gauge), bukan ketebalan cat. Sementara untuk cat, istilahnya adalah “Probe” (F1, N1, dll).
Transduser ultrasonik membutuhkan couplant (gel) dan bekerja dengan prinsip pantulan suara, sedangkan probe coating bekerja dengan elektromagnetik.
FAQ: Pertanyaan yang Sering Diajukan
Untuk melengkapi pemahaman Anda, berikut adalah jawaban atas pertanyaan yang paling sering muncul di mesin pencari terkait alat ini:
Q1: Apa perbedaan mendasar antara metode Magnetic Induction (F) dan Eddy Current (N)?
A: Magnetic Induction (F) menggunakan medan magnet untuk mengukur jarak antara probe dan substrat besi (ferrous). Ini hanya bisa digunakan jika substratnya magnetis (besi, baja, nikel). Eddy Current (N) menggunakan arus pusar frekuensi tinggi untuk mengukur lapisan isolasi pada logam non-magnetis (aluminium, tembaga, stainless steel non-magnetik).
Q2: Seberapa sering saya harus melakukan kalibrasi pada Coating Thickness Gauge?
A: Idealnya, kalibrasi (atau verifikasi) dilakukan setiap kali Anda berganti jenis material substrat, bentuk permukaan (datar vs lengkung), atau jika suhu lingkungan berubah drastis. Minimal lakukan “Zero Calibration” pada logam dasar tanpa cat sebelum memulai pengukuran.
Q3: Bisakah Holiday Detector DJ-6 digunakan untuk cat mobil?
A: Secara teknis bisa, tapi sangat berbahaya dan tidak disarankan. DJ-6 dirancang untuk lapisan tebal (heavy duty coating) seperti pada pipa minyak atau tangki kimia. Tegangan tingginya bisa merusak cat mobil yang tipis (biasanya hanya 100-150 mikron). Untuk cat mobil, gunakan Coating Thickness Gauge biasa (TIME2510/2500).
Q4: Apa itu “Dry Film Thickness” (DFT) dan mengapa penting?
A: DFT adalah ketebalan lapisan cat setelah cat tersebut kering dan mengeras sepenuhnya. Mengukur DFT vital untuk memastikan perlindungan korosi sesuai spesifikasi, mencegah pemborosan cat, dan menghindari cacat pengecatan seperti cracking (retak) karena terlalu tebal.
Q5: Mengapa hasil ukur saya tidak akurat saat mengukur di bagian pinggir benda kerja?
A: Ini disebut “Edge Effect”. Medan magnet pada ujung probe terdistorsi saat terlalu dekat dengan tepi logam. Hindari mengukur kurang dari 10mm dari pinggir benda kerja, atau lakukan kalibrasi ulang khusus pada area pinggir tersebut.
Jika Anda mencari alat untuk inspeksi pipa anti-korosi berat, tidak ada tawar-menawar, DJ-6 adalah pilihan wajib untuk uji kontinuitas lapisan.
Namun, untuk pengukuran ketebalan lapisan (DFT):
- Pilih TIME2510 / TIME2520 jika Anda menginginkan kemudahan “satu alat untuk semua logam” dan portabilitas tinggi.
- Pilih TIME2605 jika Anda menghadapi geometri benda kerja yang rumit (sudut sempit, bagian dalam tabung) atau membutuhkan rentang ukur di atas rata-rata (hingga 1500 μm) dengan opsi ganti probe.
Memahami spesifikasi di atas bukan hanya soal angka, tapi soal investasi jangka panjang alat kerja Anda. Semoga panduan ini membantu Anda mengambil keputusan yang presisi.
**Disclaimer: Informasi dalam artikel ini bersifat edukatif dan tidak menggantikan nasihat dari insinyur atau Ultrasonic Coating Thickness Gauge bersertifikat. Selalu rujuk pada spesifikasi teknis produk dan standar industri yang berlaku untuk aplikasi spesifik Anda
