MFD800C Ultrasonic Flaw Detector MITECH

  • Measuring range: 0-9999 mm at steel velocity
  • Resolution Accuracy: +/-0.2% FSW, Vertical: 0.25% FSH, Amplifier Accuracy +/-1 dB
  • Communication storage: USB2.0;1000 groups of flaw detecting ..
SKU: MFD800C Categories: , Tag:

MFD800C Ultrasonic Flaw Detector MITECH adalah perangkat pendeteksi cacat ultrasonik digital cerdas yang telah dikembangkan secara cermat oleh Mitech selama bertahun-tahun. Produk utama ini memiliki desain unik, manufaktur yang canggih, operasi yang nyaman, dan fungsi yang sangat kuat. Ia menggabungkan banyak keunggulan dalam satu unit.

Sejak pertama kali diperkenalkan, MFD800C MITECH NDT telah mendapatkan kepercayaan pelanggan. Perangkat ini dapat menguji, mengarahkan, mengevaluasi, dan mendiagnosis berbagai cacat seperti retak, lemak, dan lubang udara di dalam benda kerja dengan cepat dan akurat tanpa merusaknya. Dengan layar LCD TFT digital penuh 640X480, perangkat ini dapat memilih gaya antarmuka operasi dan kecerahan layar LCD sesuai dengan lingkungan.

Dengan desain antarmuka yang memperhatikan pengguna, gelombang ditampilkan secara detail, sehingga dapat dengan jeta menemukan cacat dengan jelas dalam tampilan penuh. Perangkat ini dapat dioperasikan dengan satu tangan, dan pembuatan kurva, kalibrasi probe, dan operasi konvensional lainnya dapat diselesaikan secara otomatis. Prosesor inti CPU dengan frekuensi utama 400M memungkinkan perangkat ini menyelesaikan operasi yang kompleks dengan cepat dan mewujudkan analisis cacat yang cerdas.

Didesain dengan daya rendah dan modul baterai ion litium berkapasitas besar yang tinggi, perangkat ini dapat bekerja lebih dari 8 jam secara terus menerus. Antarmuka master-slave penuh dalam bahasa Inggris, dengan penekanan pada pengalaman pengguna, pengumpulan tombol pintas, roda putar digital yang dapat digunakan, tiga cara operasi dalam satu perangkat, pelanggan dengan kebiasaan yang berbeda dapat mengoperasikannya dengan bebas.

MFD800C Ultrasonic Flaw Detector MITECH mendukung banyak bahasa. Fungsi tahan air, tahan minyak, dan tahan debu memungkinkan mencapai tingkat perlindungan IP65. Ini adalah instrumen presisi profesional yang diperlukan untuk mendeteksi cacat, mengontrol kualitas, pemantauan keselamatan online, dan evaluasi umur dalam bidang minyak, kimia, metalurgi, galangan kapal, penerbangan, perkeretaapian, dan lainnya.

Fungsi & Aplikasi Instrumen ini dapat digunakan secara luas untuk menemukan dan menentukan lokasi retak tersembunyi, rongga, pemisahan, dan cacat serupa dalam lasan, lempengan, billet, poros, tangki, bejana tekanan, turbin, dan komponen struktural.

Prinsip Kerja Ketika ada cacat dalam benda kerja dengan bahan homogen, karena cacat tersebut, akan memberitahu antarmuka di antara medium yang berbeda antara cacat dan benda kerja. Karena resistansi akustik berbeda di antarmuka, setelah gelombang ultrasonik berdenyut bertemu dengan antarmuka, akan menghasilkan pantulan. Energi yang dipantulkan akan diterima oleh probe. Selanjutnya, akan menampilkan gelombang pantulan dalam posisi absis tertentu di layar yang menunjukkan kedalaman cacat dalam benda kerja. Tinggi dan bentuk gelombang pantulan akan berbeda karena berbagai cacat mencerminkan karakter cacat tersebut.

Kondisi Kerja Suhu Operasi: -10℃ hingga 50℃; Suhu Penyimpanan: -30℃ hingga 50℃

Kelembaban Relatif: (20 ~ 95)% RH

Lingkungan sekitar harus dihindari dari getaran, medan magnet kuat, medium yang korosif, dan debu berat.

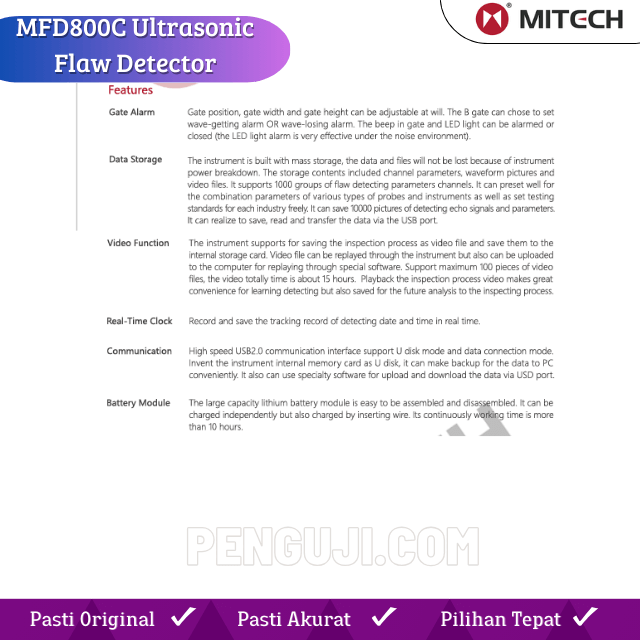

Fitur Instrumen Pemberitahuan Pintu Posisi pintu, lebar pintu, dan tinggi pintu dapat diatur sesuai keinginan. Pintu B dapat memilih pengaturan pemberitahuan mendapatkan gelombang atau kehilangan gelombang. Bunyi beep di pintu dan lampu LED dapat memberi peringatan atau dimatikan (peringatan lampu LED sangat efektif dalam lingkungan berisik).

Penyimpanan Data Instrumen ini dilengkapi dengan penyimpanan massal, data dan file tidak akan hilang karena pemadaman daya instrumen. Isi penyimpanan termasuk parameter saluran, gambar gelombang, dan file video. Dukung 1000 kelompok saluran parameter pemeriksaan cacat. Ini dapat diatur dengan baik untuk parameter kombinasi berbagai jenis probe dan instrumen serta mengatur standar pengujian untuk setiap industri dengan bebas. Dapat menyimpan 10.000 gambar sinyal gema yang ditemukan dan parameter. Dapat menyimpan, membaca, dan mentransfer data melalui port USB.

Fungsi Video Instrumen ini mendukung penyimpanan proses pemeriksaan sebagai file video dan menyimpannya di kartu penyimpanan internal. File video dapat diputar melalui instrumen, tetapi juga dapat diunggah ke komputer untuk diputar melalui perangkat lunak khusus. Mendukung hingga 100 file video, total waktu video adalah sekitar 15 jam. Memutar ulang video proses pemeriksaan memberikan kenyamanan besar untuk pembelajaran pemeriksaan dan juga menyimpannya untuk analisis masa depan terhadap proses pemeriksaan.

JAM REAL-TIME Merekam dan menyimpan catatan pelacakan tanggal dan waktu deteksi secara real-time.

Komunikasi Antarmuka komunikasi USB2.0 berkecepatan tinggi mendukung mode U disk dan mode koneksi data. Perangkat ini menciptakan kartu memori internal sebagai U disk, sehingga memungkinkan pencadangan data ke PC dengan mudah. Juga dapat menggunakan perangkat lunak khusus untuk mengunggah dan mengunduh data melalui port USD.

Modul Baterai Modul baterai ion litium berkapasitas besar mudah dirakit dan dilepaskan. Ini dapat diisi secara independen, tetapi juga dapat diisi dengan cara menyisipkan kabel. Waktunya bekerja terus menerus lebih dari 8 jam.

Metode Pengoperasian dan Perhatian Cara Operasi Sederhana:

  1. Hubungkan probe ke instrumen dengan kabel probe
  2. Nyalakan instrumen
  3. Pilih saluran dan hapus saluran saat ini
  4. Kalibrasi probe
    • Probe Lurus: P-Delay
    • Probe Sudut: P-Delay, Nilai X, Sudut
  1. Buat kurva AVG (probe lurus), kurva DAC (probe sudut)
  2. Pilih pengaturan fungsi
  3. Deteksi cacat pada benda kerja
  4. Catat cacat
  5. Matikan instrumen setelah selesai

Catatan

  1. Selama operasi tombol tekan, harap jangan terlalu keras. Jangan gunakan tangan yang banyak minyak atau lumpur untuk mengoperasikan keypad instrumen agar tidak memengaruhi umur kerja keypad.
  2. Silakan bersihkan penutup instrumen setelah operasi
  3. Simpan instrumen di tempat yang kering dan bersih
  4. Hindari minyak, air, atau cairan lain memasuki instrumen dan bersihkan permukaan instrumen secara teratur.
  5. Pastikan tidak memutar atau menekan kabel probe, kabel komunikasi, dan kabel daya. Mohon genggam akar konektor saat memasukkan atau menarik kabel. Jangan genggam kabel saat mencabut atau memasukkan.
  6. Pastikan menggunakan baterai standar untuk adaptor daya untuk pengisian. Jika tidak, instrumen dapat rusak dengan mudah.

Perawatan Instrumen

  1. Perawatan Instrumen

Bersihkan instrumen dan aksesori dengan menggunakan kain yang lembab. Hanya gunakan pembersih instrumen yang direkomendasikan berikut: air, pembersih rumah tangga ringan, atau alkohol (tanpa alkohol metil).

Perhatian: Jangan menggunakan alkohol metil, pelarut, atau pembersih yang menembus! Bagian plastik dapat rusak atau menjadi rapuh oleh mereka.

  1. Perawatan Baterai

Kapasitas dan umur baterai tergantung pada penanganan yang benar. Oleh karena itu, perhatikan tips di bawah ini.

Anda harus mengisi baterai dalam kasus-kasus berikut:

Sebelum mulai awal Setelah waktu penyimpanan 3 bulan atau lebih Setelah sering dicacat sebagian

  1. Perawatan

Instrumen ini pada dasarnya tidak memerlukan perawatan.

Weight5,5 kg
Dimensions44,5 × 37 × 14 cm

Spesifikasi

Display Resolution(640×480 pixels) full digital TFT LCD
Blind Area5MM
Flaw SizingAutomatic flaw sizing using AVG/AVG or DAC, speeds reporting of defect acceptance or rejection.
Weld Figure FeatureWeld Figure feature can be enabled when detecting the weld parts using angle transducer.
Auto-CalibrationAutomated calibration of transducer zero offset and/or material velocity
Memorybe able to store, recall the A-Scan patterns and instrument settings.
Flaw LocatingLive display Sound-path, Projection (surface distance), Depth, Amplitude
Defect Quantificationdirectly display the result with db unit
Defect characterizationcalculate the equivalent size of the flaw easily and quickly to facilitate the judgment of artificia
Curved Surface Correctionused to measure the surface distance and depth of defect on a curved surface
DAC/AVGY
AWS D1.1one of the AWS(American Welding Society) standards
Crack Height Measuringmeasure and display the height of a crack found inside the workpiece
Magnify Gatespreading of the gate range over the entire screen width
Video Recordingmore than 15 hours
A Scan FreezeDisplay freeze holds waveform and sound path data
Coded Echo Colorlocate the flaw position
B-Scandisplay a graphical cross-section of the workpiece
Power-Saving Methodlow power consumption
Protection LevelIP65
Communication InterfaceHigh Speed USB2.0 port
DataPro SoftwareY
Working LanguageChinese and English
Total Weight6.0KG

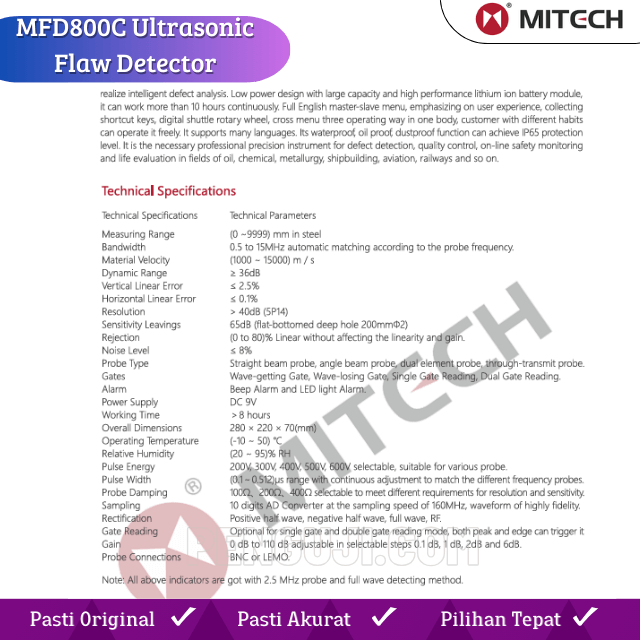

Measuring Range(0 ~ 9999) mm at steel velocity
Bandwidth0.5 to 15MHz automatic matching according to the probe frequency
Material Velocity(1000 ~ 15000) m / s
Dynamic Range≥ 36dB
Vertical Linear Deviation≤ 2.5%
Horizontal Linear Deviation≤ 0.1%
Resolution> 40dB (5P14)
Sensitivity Leavings62dB (flat-bottomed deep hole 200mmФ2)
Rejection(0 to 80)% Linear without affecting the linearity and gain
Noise Level≤ 8%
Probe Typestraight beam probe, angle beam probe, dual element probe, through-transmit probe
GatesWave-getting Gate, Wave-losing Gate, Single Gate Reading, Dual Gate Reading; both peak and edge can
AlarmBeep Alarm and LED light Alarm
Power SupplyDC 9V
Working Time>8 hours
Overall Dimensions280 × 220 × 70(mm)
Operating Temperature(-10 ~ 50) ℃
Relative Humidity(20 ~ 95)% RH
Pulse Energy200V, 300V, 400V, 500V, 600V selectable, suitable for various probe
Pulse Width(0.1~0.512)µs range with continuous adjustment to match the different frequency probes
Probe Damping100Ω、200Ω、400Ωselectable to meet different requirements for resolution and sensitivity.
Sampling10 digits AD Converter at the sampling speed of 160MHz, waveform of highly fidelity.
RectificationPositive half wave, negative half wave, full wave, RF
Gate Readingoptional for single gate and double gate reading mode, both peak and edge can trigger it
Gain0 dB to 110 dB adjustable in selectable steps 0.1 dB, 1 dB, 2dB and 6dB
Transducer ConnectionsBNC or LEMO
