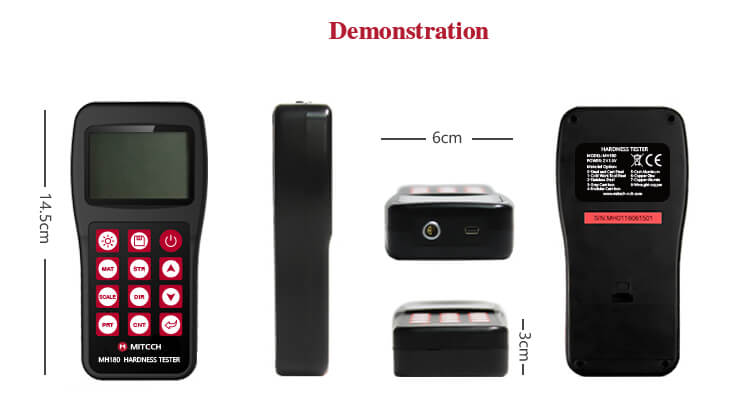

Leeb Hardness Tester MITECH MH180

Rp21.000.000,00

  • Measuring range:(170~960)HLD
  • Resolution Accuracy:±6HLD
SKU: MH-180 Category: Tag:

Leeb Hardness Tester MITECH MH180 Alat Uji Kekerasan Leeb Portabel untuk Berbagai Material Logam yang didasarkan pada prinsip pengukuran kekerasan Leeb. Alat ini dirancang untuk menguji kekerasan berbagai material logam dengan cepat dan mudah di lapangan. Selain itu, alat ini mendukung konversi bebas antara skala kekerasan Leeb, Brinell, Rockwell, dan lainnya. Dengan tampilan LCD segmen tingkat tinggi yang kontras, ukuran kecil, ringan, portabel, serta kinerja yang stabil dan dapat diandalkan, MH180 adalah pilihan pertama untuk model yang praktis dan ekonomis.

Fungsi & Aplikasi Leeb Hardness Tester MITECH MH180

  • Cavity cetakan
  • Bantalan dan komponen lainnya
  • Analisis kegagalan pada bejana bertekanan, generator uap, dan peralatan lainnya
  • Benda kerja berat
  • Mesin yang dipasang dan bagian yang terpasang secara permanen
  • Pengujian permukaan ruang hampa kecil
  • Persyaratan catatan asli formal untuk hasil pengujian
  • Identifikasi material di gudang material logam
  • Pengujian cepat dalam rentang luas dan area pengukuran ganda untuk benda kerja berukuran besar

Prinsip Kerja Leeb Hardness Tester MITECH MH180

Prinsip dasarnya adalah menggunakan tubuh dampak dengan berat tertentu untuk memberikan dampak pada permukaan pengujian di bawah gaya uji tertentu, kemudian mengukur kecepatan dampak dan kecepatan pantulan dari tubuh dampak saat ujung bola pengujian berada 1mm di atas permukaan pengujian.

Rumus perhitungannya adalah sebagai berikut:

HL=1000×VB/ VA

Dimana:
HL—— Nilai kekerasan Leeb

VB—— Kecepatan pantulan dari tubuh dampak

VA—— Kecepatan dampak dari tubuh dampak

Kondisi Operasional Leeb Hardness Tester MITECH MH180

  • Suhu operasional: -10°C hingga +50°C
  • Suhu penyimpanan: -30°C hingga +60°C
  • Kelembaban relatif: Kurang dari atau sama dengan 90%
  • Lingkungan sekitar harus dihindari dari getaran, medan magnet kuat, media korosif, dan debu berat.

Fitur Alat Leeb Hardness Tester MITECH MH180

  • Suhu permukaan tidak boleh terlalu panas, kurang dari 120 °C.
  • Kekasaran permukaan tidak boleh terlalu besar, jika tidak akan menyebabkan kesalahan. Permukaan benda kerja harus memiliki kilauan logam yang terpapar, rata, dan halus, tanpa minyak.
  • Spesimen dengan berat 2-5kg atau spesimen berdinding tipis harus didukung oleh objek tertentu agar menghindari deformasi, lengkungan, dan pergeseran spesimen yang disebabkan oleh dampak. Untuk benda kerja berukuran sedang, spesimen harus ditempatkan di permukaan yang datar dan keras. Spesimen harus ditempatkan dengan benar, tanpa getaran. Untuk benda kerja yang lebih berat dari 5kg, dapat diukur langsung tanpa dukungan.
  • Alat uji kekerasan Leeb portabel memiliki persyaratan ketat terhadap ketebalan sampel, ketebalan minimum harus sesuai dengan peraturan (lihat instruksi).
  • Untuk benda kerja dengan lapisan yang mengeras di permukaan, kedalaman lapisan yang mengeras harus sesuai dengan peraturan.
  • Untuk bagian yang lebih ringan, pastikan dipasangkan dengan kuat dengan penyangga, dua permukaan yang dipasangkan harus rata dan halus. Gel yang digunakan untuk perpasangan tidak boleh terlalu banyak. Arah pengujian harus tegak lurus dengan plat pengujian. Jika benda kerja berupa plat besar, tiang, atau bahan lentur lainnya, bahkan jika berat dan ketebalannya sesuai, masih bisa menyebabkan deformasi dan ketidakstabilan, yang mengakibatkan kesalahan nilai pengujian. Oleh karena itu, harus diperkuat atau didukung di bagian belakang titik uji.
  • Kemagnetan benda kerja harus kurang dari 30 gauss.

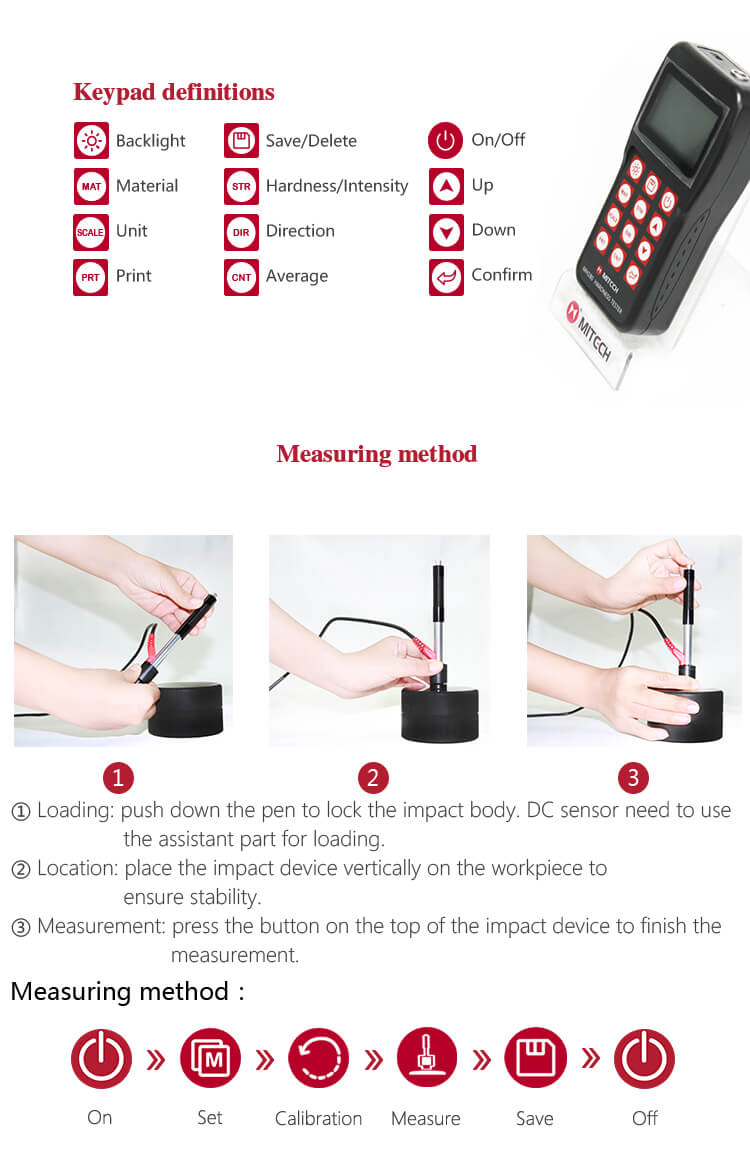

Metode Operasi Leeb Hardness Tester MITECH MH180

  1. Penyalaan

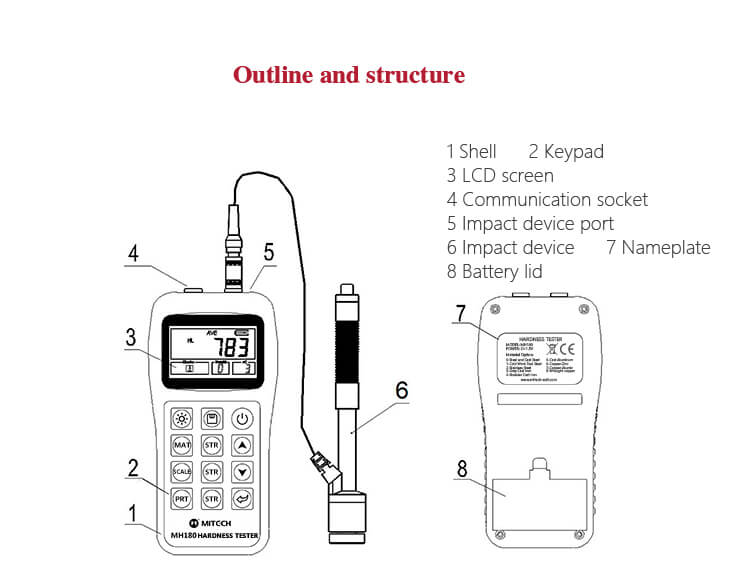

    • Masukkan steker perangkat dampak ke soket perangkat dampak di alat.
    • Tekan tombol daya, sekarang alat dalam mode kerja.
  2. Pemuatan
    • Dorong tabung pemuatan ke bawah hingga terasa kontak. Lalu biarkan kembali perlahan ke posisi awal atau gunakan metode lain untuk mengunci tubuh dampak.
  3. Pemosisian

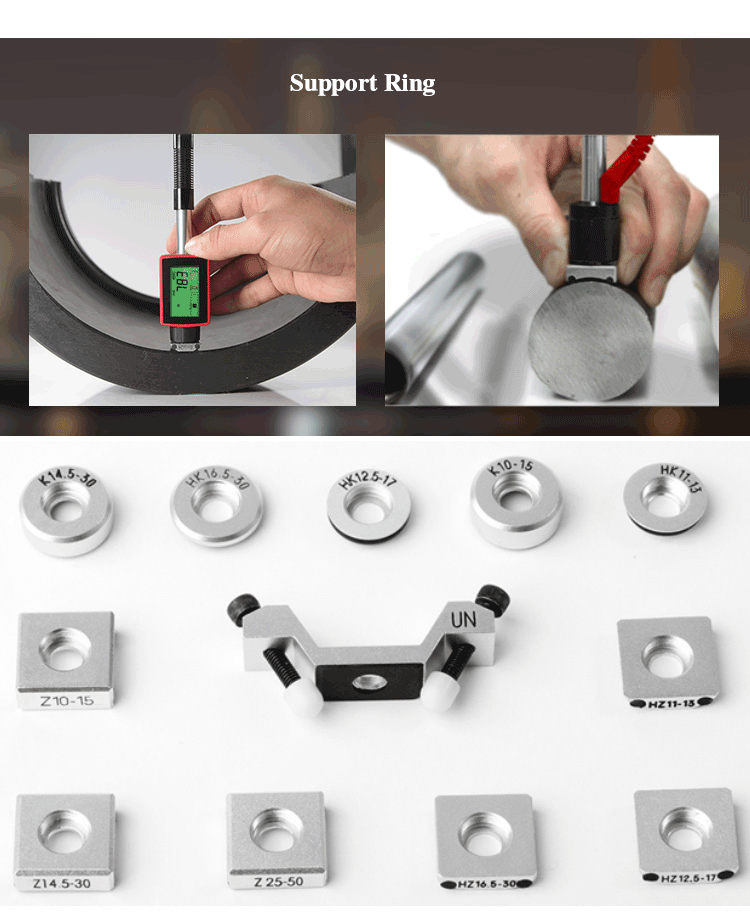

    • Tekan cincin penyangga perangkat dampak dengan kuat pada permukaan sampel, arah dampak harus tegak lurus dengan permukaan pengujian.
  4. Pengujian
    • Tekan tombol lepas di bagian atas perangkat dampak untuk menguji. Sampel, perangkat dampak, dan operator harus stabil sekarang. Arah tindakan harus melewati sumbu perangkat dampak.
    • Biasanya diperlukan 3 hingga 5 kali operasi pengujian untuk setiap area pengukuran sampel. Dispersi data hasil tidak boleh lebih dari mean ±15HL.
    • Jarak antara dua titik dampak atau dari pusat titik dampak mana pun ke tepi sampel pengujian harus sesuai dengan peraturan dalam Tabel 4-1.
    • Jika ingin konversi yang akurat dari nilai kekerasan Leeb ke nilai kekerasan lainnya, perlu dilakukan uji perbandingan untuk mendapatkan hubungan konversi untuk material khusus. Gunakan alat uji kekerasan Leeb yang teruji dan alat uji kekerasan yang sesuai untuk menguji sampel yang sama secara bersamaan. Untuk setiap nilai kekerasan, masing-masing ukur 5 poin nilai kekerasan Leeb di sekitar lebih dari tiga indentasi yang memerlukan konversi kekerasan, gunakan nilai rata-rata kekerasan Leeb dan nilai rata-rata kekerasan yang sesuai sebagai nilai korelatif, buat kurva konversi kekerasan individual. Setidaknya kurva perbandingan harus mencakup tiga kelompok data yang berkorelasi.
Type of Impact DeviceDistance of center of the two indentationsDistance of center of the indentation to sample edge
Not less than (mm)Not less than (mm)
D、DC35
DL35
D+1535
G48
E35
C24
  1. Membaca Nilai TerukurSetelah setiap operasi dampak, layar LCD akan menampilkan nilai terukur saat ini, jumlah dampak ditambah satu, pembunyinya akan memberikan suara panjang jika nilai terukur tidak berada dalam rentang yang valid. Setelah mencapai jumlah dampak yang sudah ditentukan, pembunyinya akan memberikan suara panjang. Setelah 2 detik, pembunyinya akan memberikan suara pendek, dan menampilkan nilai terukur rata-rata.
  2. Pemberitahuan
    • Mengganti perangkat dampak harus dilakukan saat Mati. Jika tidak, tubuh utama tidak dapat mengidentifikasi jenis perangkat dampak, dan dapat merusak papan sirkuit tubuh utama.
    • Anda tidak dapat menyimpan nilai pengujian saat jumlah dampak kurang dari nilai jumlah yang sudah ditetapkan.
    • Hanya tipe D dan tipe DC dari perangkat dampak yang memiliki opsi pengujian kekuatan. Anda tidak dapat mengubah pengaturan pengujian ke kekuatan saat menggunakan tipe perangkat dampak lainnya. Pengaturan akan diatur otomatis ke pengujian kekerasan setelah mengganti perangkat dampak, apakah pengaturan tersebut pengujian kekerasan atau tidak sebelumnya.
    • Tidak semua material dapat dikonversi ke semua nilai skala kekerasan. Skala kekerasan diatur ulang ke HL secara otomatis setelah mengubah material. Jadi, pilih material terlebih dahulu sebelum mengubah skala kekerasan.

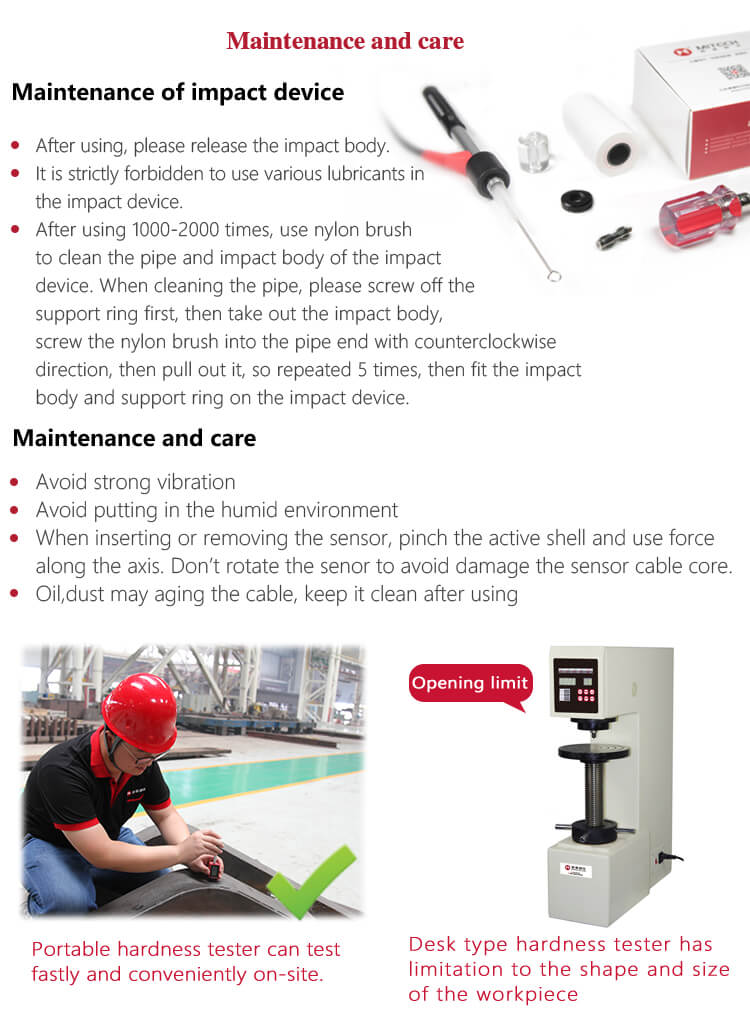

Perawatan Alat Leeb Hardness Tester MITECH MH180

Setelah perangkat dampak digunakan sebanyak 1000 hingga 2000 kali, gunakan sikat nilon yang disediakan untuk membersihkan tabung panduan dan tubuh dampak. Ikuti langkah-langkah ini saat membersihkan tabung panduan:

  1. Lepaskan cincin penyangga.
  2. Keluarkan tubuh dampak.
  3. Putar sikat nilon ke arah berlawanan arah jarum jam ke dasar tabung panduan dan keluarkannya selama 5 kali.
  4. Pasang tubuh dampak dan cincin penyangga saat selesai.

Tidak diperbolehkan menggunakan pelumas di dalam perangkat dampak. Dengan MH180, Anda memiliki alat uji kekerasan yang dapat diandalkan dan portabel untuk mengukur kekerasan material logam dengan cepat dan mudah. Ini sangat cocok untuk pengujian kekerasan di lapangan dan dapat membantu meningkatkan efisiensi produksi serta menghemat biaya.

Weight5,3 kg
Dimensions36,5 × 29 × 12,5 cm

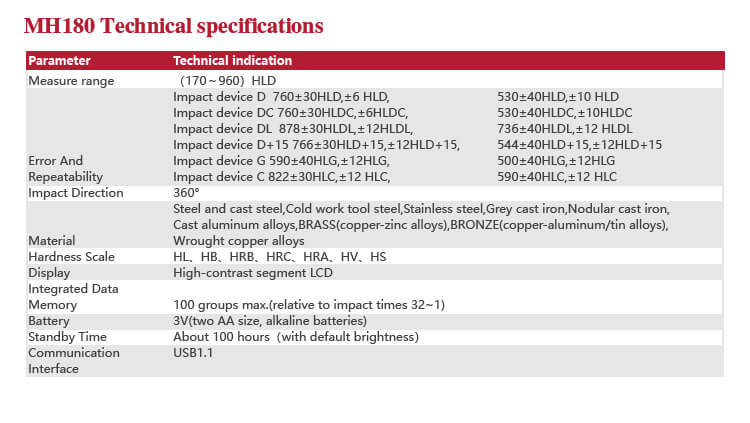

Spesifikasi

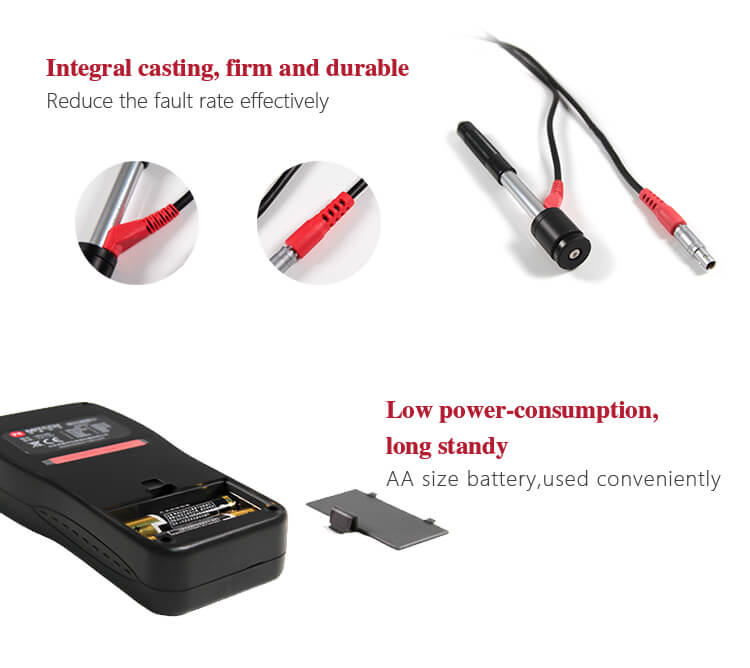

Working Voltage3V(two AA size, alkaline batteries)
Power supplyTwo ordinary AA batterie
Measuring range(170~960)HLD
Impact directionvertically downward, oblique, horizontal, oblique, vertical upward, automatically identify
ErrorD,±6 HLD
RepeatabilityD,6 HLD

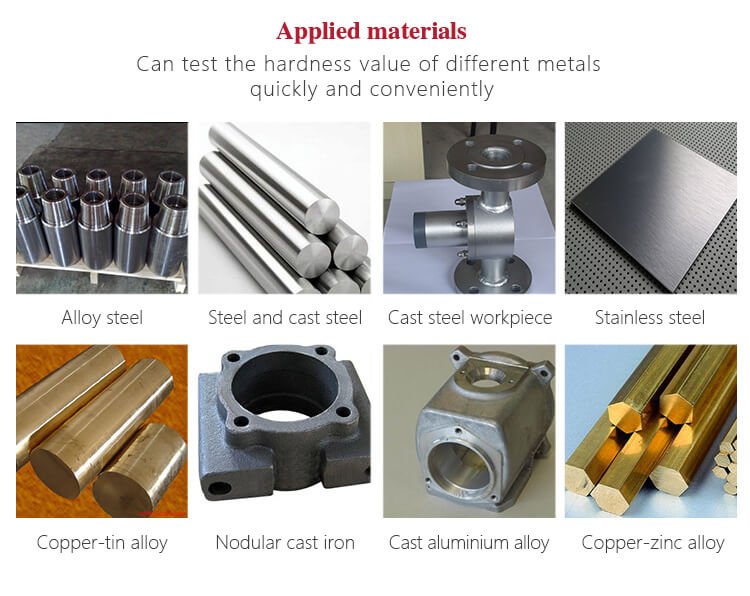

MaterialSteel and cast steel,Cold work tool steel,Stainless steel,Grey cast iron,Nodular cast iron,Cast alu
Hardness ScaleHL、HB、HRB、HRC、HRA、HV、HS
Impact energeD—-11mJ
Impact weightD—-5.5g/7.2g
Impact ball hardnessD—-1600HV
Impact ball diameterD—-3mm
Impact ball materialD—-Tungsten carbide
Sample surface roughnessD—-1.6μm;C—-0.4μm
Min depth of harness layerD—-≥0.8mm;C—-≥0.2mm

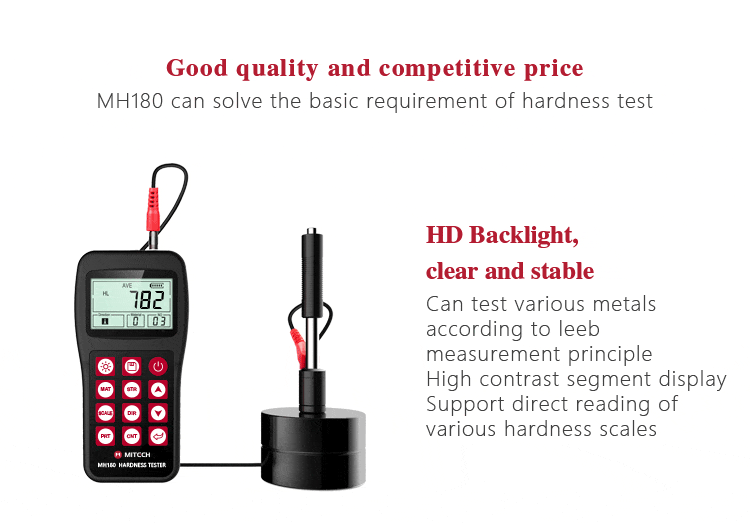

DisplayHigh-contrast Segment LCD
Storage100 measurement series.(Relative to average times 32~1)
CalibrationSingle-point calibration
Data printingThermal printing on site
Power consumptionLow-power design
Standby periodAbout 100h(without backlight)
Commumication portUSB1.1
Working languageEnglish
Shell materialABS plasic
Dimensions150mm×74mm×32 mm
Weight4.0KG
PC softwareNone
