Alat Ukur Ketebalan Multi Mode Pulse-Echo (P-E) & Mode Echo-Echo MT660 MITECH

Available on backorder

Add to quote
Loading...

Alat Ukur Ketebalan Multi Mode Pulse-Echo (P-E) & Mode Echo-Echo MT660 MITECH adalah produk terbaru yang diupgrade oleh Mitech. Produk ini lebih memperhatikan pengalaman pengguna dan inovasi fungsional. Dengan layar LCD warna 320×240, produk ini dapat menampilkan hasil pengukuran dengan jelas di bawah cahaya redup dan sinar matahari yang kuat, meningkatkan pengalaman visual secara signifikan. Desain kasus aluminium-magnesium yang rapat dan halus, ukuran yang lebih kecil, kualitas yang lebih baik dirancang khusus untuk melindungi dari minyak, debu, dan lingkungan buruk lainnya.

Dengan fungsi peringatan pintar, Alat Ukur Ketebalan Multi Mode MT660 ini akan memberi peringatan secara otomatis ketika melebihi rentang yang ditetapkan, sehingga memudahkan pembacaan. Ini dapat memenuhi permintaan pengukuran ketebalan material pada titik-titik tertentu secara akurat. Alat ini mendukung tampilan akurasi tinggi 0,001 dan komunikasi Bluetooth. Dengan mode melalui lapisan dan mode umum, kinerja uniknya yang mampu menguji ketebalan melalui lapisan memberikan solusi efisien untuk pengujian benda kerja berpermukaan dilapis atau material korosi. Ini dapat mengukur benda kerja langsung tanpa perlu menghilangkan lapisan permukaan sebelum pengukuran.

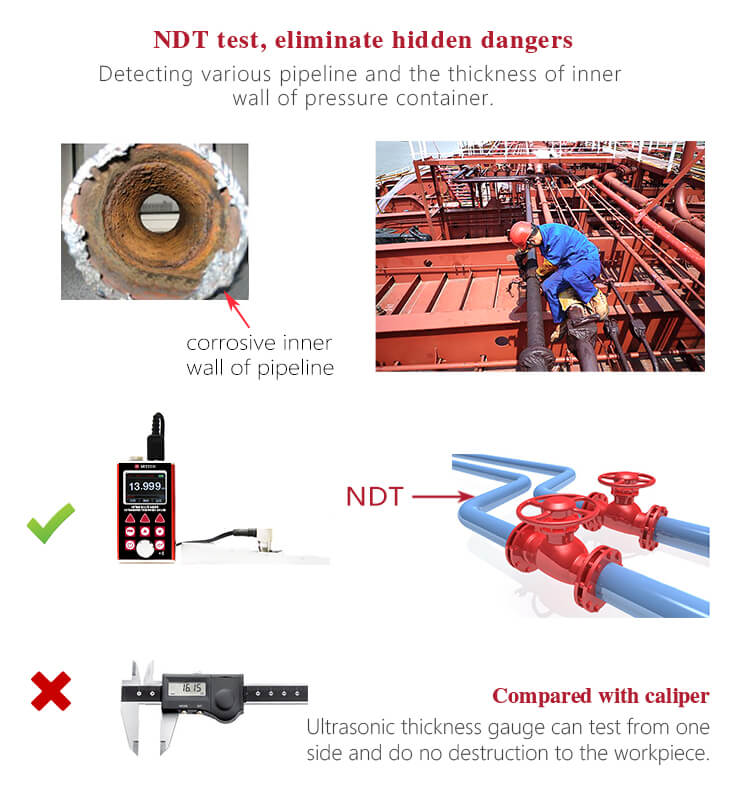

Digunakan secara luas untuk memantau derajat korosi peralatan produksi di berbagai bidang seperti minyak, kimia, metalurgi, galangan kapal, penerbangan, antariksa, dan sebagainya. Juga dapat digunakan untuk mengukur dengan akurat berbagai plat dan bagian mesin. Ini adalah instrumen presisi profesional yang diperlukan untuk meningkatkan efisiensi produksi dan tingkat kualifikasi serta menghemat biaya.

  • Fungsi & Aplikasi Mampu melakukan pengukuran pada berbagai jenis material, termasuk logam, plastik, keramik, komposit, epoksi, kaca, dan bahan konduktif ultrasonik lainnya. Model transduser tersedia untuk aplikasi khusus, termasuk untuk material butiran kasar dan aplikasi suhu tinggi.

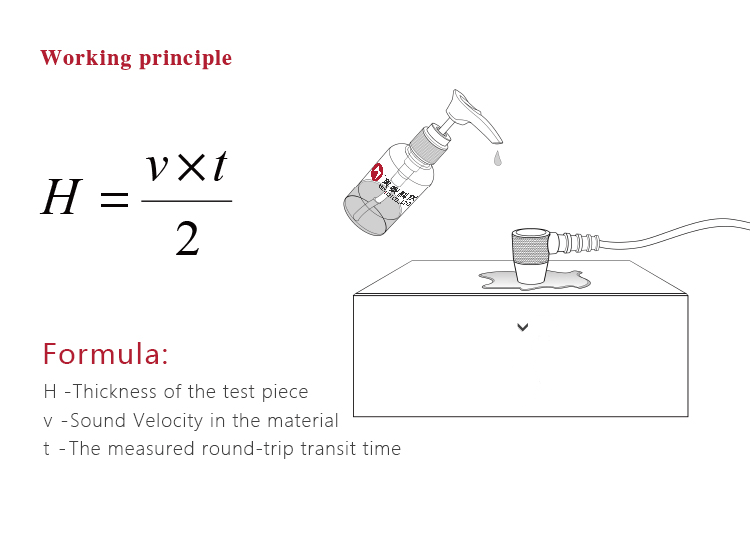

  • Prinsip Kerja Gauge ketebalan ultrasonik digital menentukan ketebalan suatu bagian atau struktur dengan mengukur dengan akurat waktu yang dibutuhkan untuk pulsa ultrasonik pendek yang dihasilkan oleh transduser untuk melakukan perjalanan melalui ketebalan material, pantulkan dari bagian belakang atau permukaan dalam, dan kembali ke transduser. Waktu transit dua arah yang diukur dibagi dua untuk memperhitungkan jalur perjalanan ke bawah dan kembali, lalu dikalikan dengan kecepatan suara dalam materi. Hasilnya diungkapkan dalam hubungan terkenal: H = v × t/2
  • Kondisi Kerja Suhu Operasional: -20℃ hingga +60℃; Suhu Penyimpanan: -30℃ hingga +70℃ Kelembaban Relatif ≤90%; Lingkungan sekitarnya harus dihindari dari getaran, medan magnetik kuat, medium korosif, dan debu berat.

Fitur Instrumen

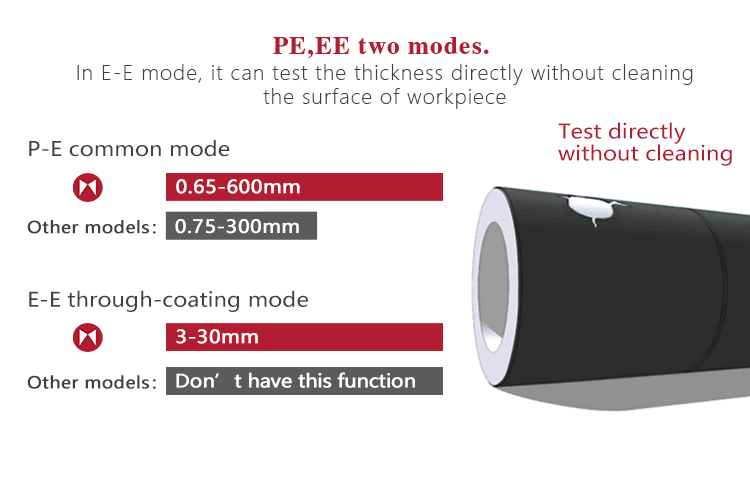

  • Multi-mode: Mode Pulse-Echo (P-E) dan Mode Echo-Echo (E-E). Dalam Mode Echo-Echo, dapat menguji ketebalan dinding menghilangkan ketebalan cat atau pelapis.
  • Rentang pengukuran luas: Mode Pulse-Echo: (0,65 hingga 600) mm (di Baja). Mode Echo-Echo: (2,5 hingga 100) mm
  • Koreksi V-Path untuk mengompensasi nonlinearitas probe

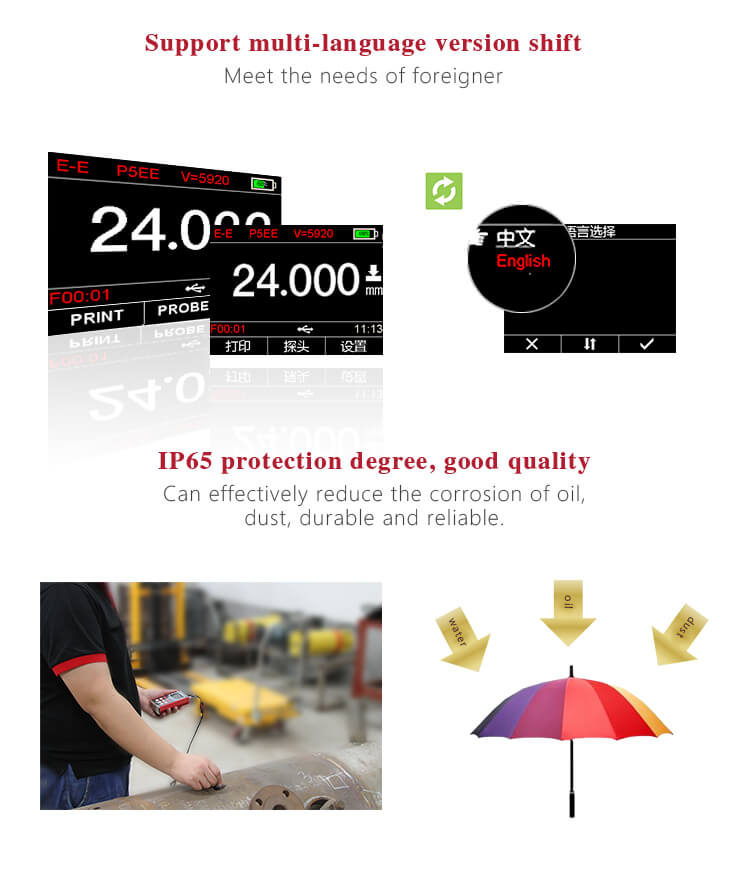

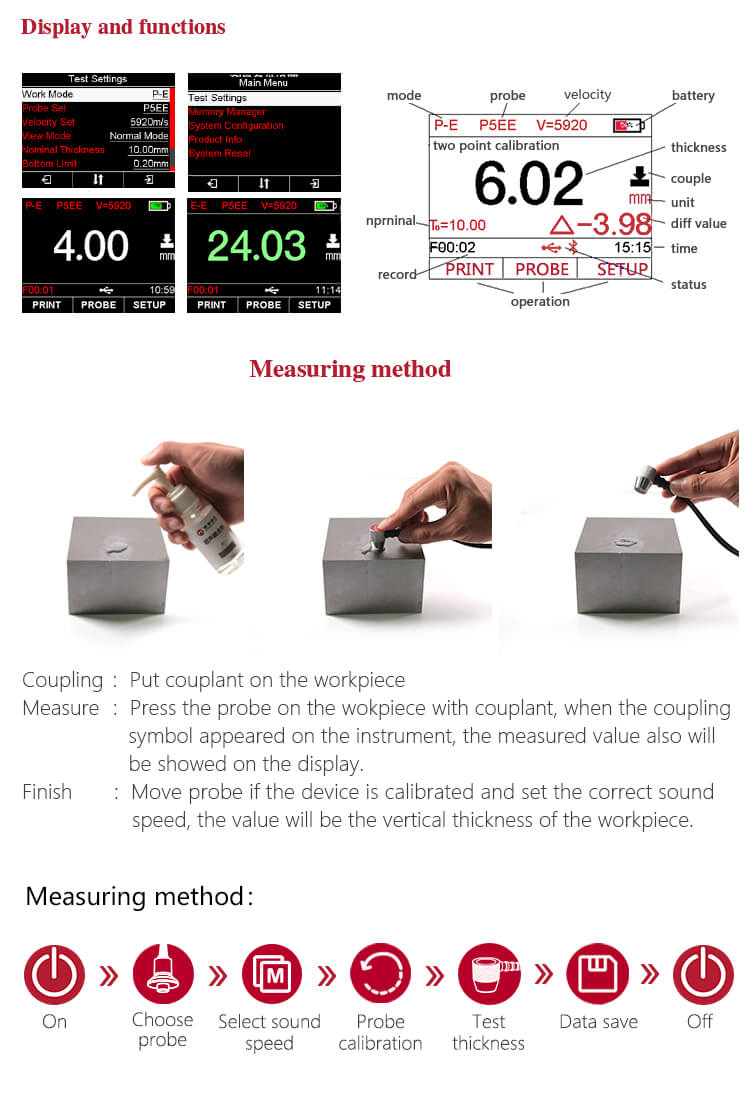

  • Layar TFT warna (320×240 LCD TFT) dengan backlight yang dapat disesuaikan, memungkinkan pengguna untuk bekerja di lokasi kerja dengan visibilitas rendah.
  • Memori non-volatile dapat menyimpan 100 kelompok ketebalan pengujian. Seratus catatan maksimal untuk setiap kelompok.

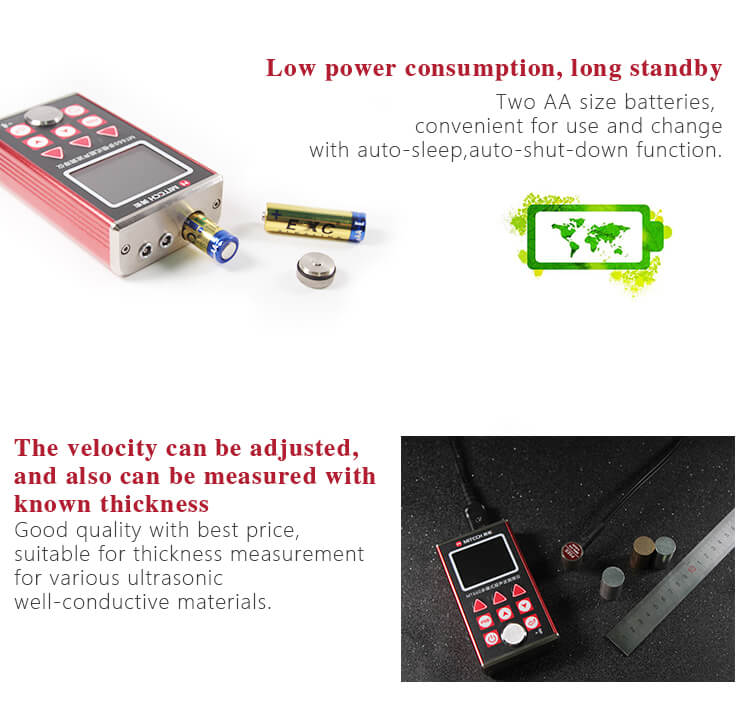

  • Ditenagai oleh dua baterai alkaline ukuran AA. Periode operasi terus menerus tidak kurang dari 100 jam (pengaturan kecerahan default). Fungsi Standby Layar dan Otomatis Mati untuk menghemat daya.

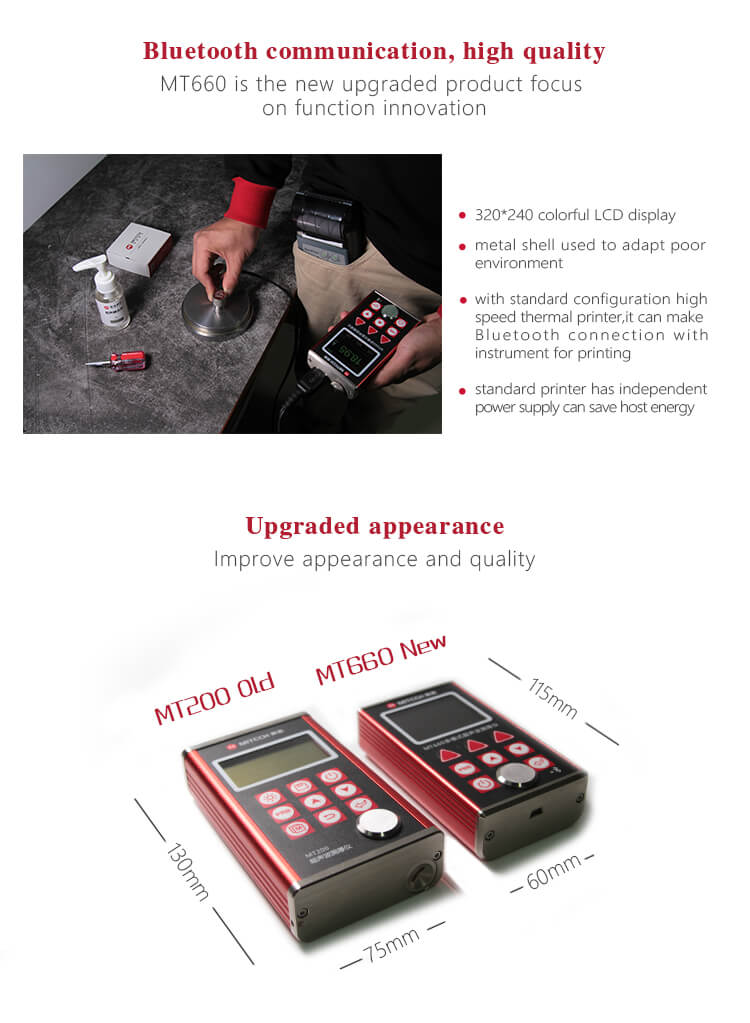

  • Dengan modul Bluetooth internal, dapat mencetak laporan uji secara nirkabel.

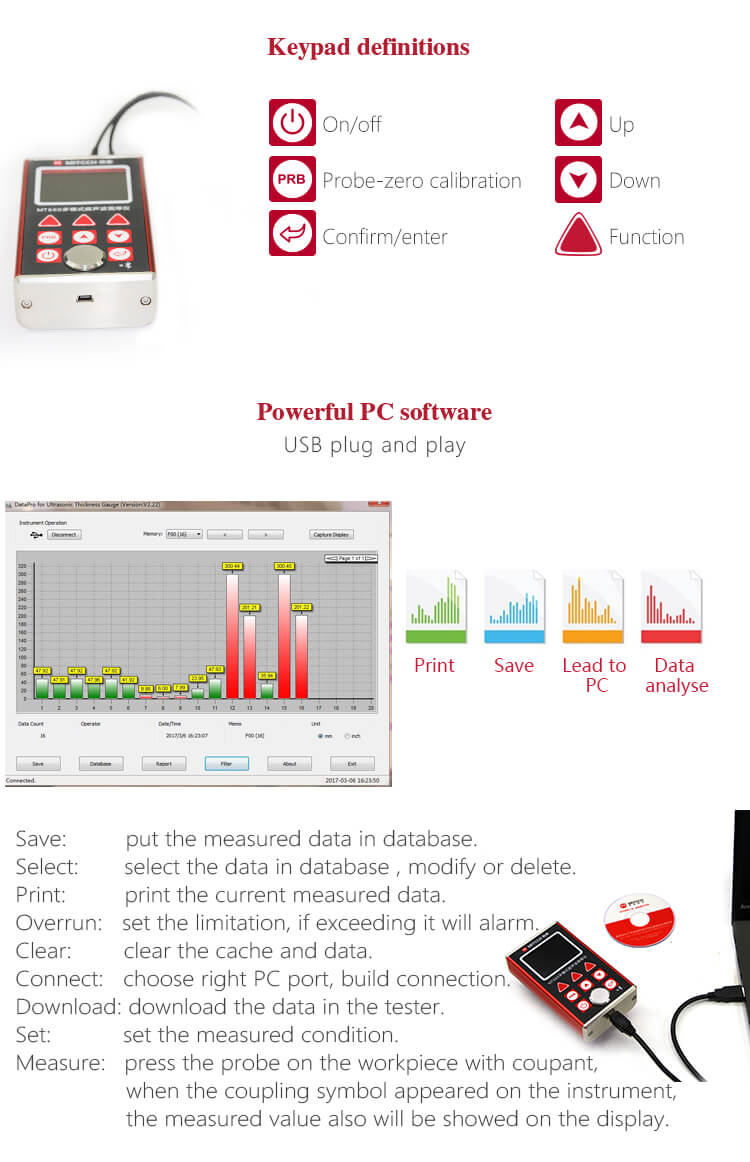

  • Port komunikasi USB 2.0. Transfer data terukur secara online ke PC melalui USB.

Metode Pengoperasian dan Mengukur pipa dan tubing.

Ketika mengukur pipa untuk menentukan ketebalan dinding pipa, orientasi transduser penting. Jika diameter pipa lebih besar dari sekitar 4 inci, pengukuran harus dilakukan dengan transduser yang diorientasikan sehingga celah di permukaan aus tegak lurus (sejajar) dengan sumbu panjang pipa. Untuk diameter pipa yang lebih kecil, dua pengukuran harus dilakukan, satu dengan celah permukaan aus tegak lurus, yang lain dengan celah sejajar dengan sumbu panjang pipa. Nilai yang lebih kecil dari dua nilai yang ditampilkan kemudian harus diambil sebagai ketebalan pada titik itu.

Mengukur permukaan panas

Kecepatan suara melalui suatu zat tergantung pada suhunya. Saat material memanas, kecepatan suara melaluinya berkurang. Pada sebagian besar aplikasi dengan suhu permukaan kurang dari sekitar 100℃, tidak perlu mengikuti prosedur khusus. Pada suhu di atas titik ini, perubahan kecepatan suara dari bahan yang diukur mulai memiliki efek yang terlihat pada pengukuran ultrasonik. Pada suhu yang tinggi, disarankan agar pengguna melakukan prosedur kalibrasi pada sampel ketebalan yang diketahui, yang berada atau dekat dengan suhu material yang akan diukur. Hal ini akan memungkinkan gauge untuk dengan benar menghitung kecepatan suara melalui material yang panas.

Mengukur material laminasi.

Material laminasi unik karena kepadatannya (dan oleh karena itu kecepatan suara) dapat bervariasi secara signifikan dari satu bagian ke bagian lain. Beberapa material laminasi bahkan dapat menunjukkan perubahan yang mencolok dalam kecepatan suara di seluruh permukaan tunggal. Satu-satunya cara untuk mengukur bahan tersebut secara dapat diandalkan adalah dengan melakukan prosedur kalibrasi pada sampel ketebalan yang diketahui. Idealnya, material sampel ini harus menjadi bagian dari bagian yang diukur, atau setidaknya dari batch laminasi yang sama. Dengan melakukan kalibrasi untuk setiap potongan uji secara individu, efek variasi kecepatan suara akan diminimalkan.

Kegunaan material

Pengukuran ketebalan ultrasonik bergantung pada melewati gelombang suara melalui material yang diukur. Tidak semua material bagus untuk menghantarkan suara. Pengukuran ketebalan ultrasonik praktis dalam berbagai jenis material termasuk logam, plastik, dan kaca. Material yang sulit termasuk beberapa bahan cor, beton, kayu, fiberglass, dan beberapa karet.

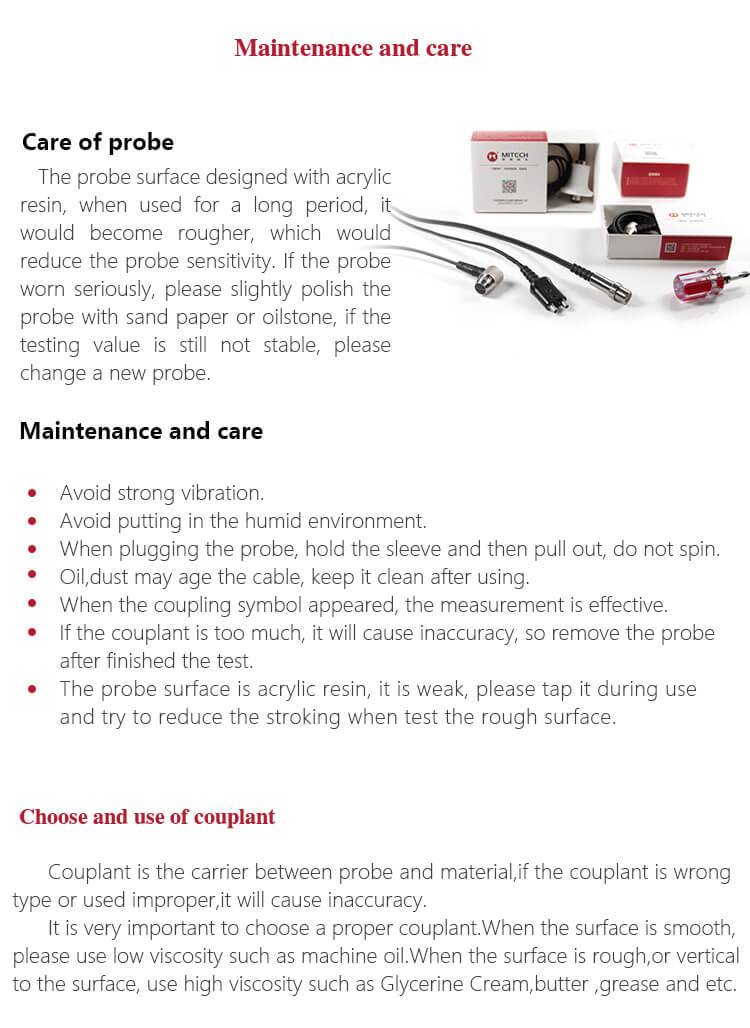

Couplant

Semua aplikasi ultrasonik memerlukan suatu medium untuk menghubungkan suara dari transduser ke benda uji. Biasanya cairan berkepadatan tinggi digunakan sebagai medium. Suara yang digunakan dalam pengukuran ketebalan ultrasonik tidak efisien melewati udara.

Berbagai macam bahan couplant dapat digunakan dalam pengukuran ultrasonik. Propylene glycol cocok untuk sebagian besar aplikasi. Dalam aplikasi sulit di mana transfer maksimum energi suara diperlukan, gliserin direkomendasikan. Namun, pada beberapa logam, gliserin dapat mempromosikan korosi melalui penyerapan air dan oleh karena itu mungkin tidak diinginkan. Couplant lain yang cocok untuk pengukuran pada suhu normal dapat mencakup air, berbagai minyak dan gemuk, gel, dan cairan silikon. Pengukuran pada suhu tinggi akan memerlukan couplant suhu tinggi yang dirumuskan khusus.

Perawatan Instrumen

Ketika gauge ketebalan muncul dengan fenomena abnormal lainnya, tolong jangan membongkar atau menyesuaikan bagian yang dirakit dengan kencang. Isi dan berikan kartu garansi kepada kami. Layanan garansi dapat dilakukan. Jauhkan dari getaran, medan magnetik kuat, medium korosif, kelembaban, dan debu. Penyimpanan pada suhu biasa. Dengan kemasan asli, transportasi diizinkan di jalan raya kelas tiga.


Beli Produk Alat Ukur Ketebalan Brand Mitech MT660 Multi-Mode Ultrasonic Thickness Gauge di penguji.com untuk dapatkan support teknis di Indonesia. Langkah awal untuk bersama visi kami

” Bersama Pengguna untuk pengguna”.

Weight1,5 kg
Dimensions31,5 × 24,5 × 8,5 cm

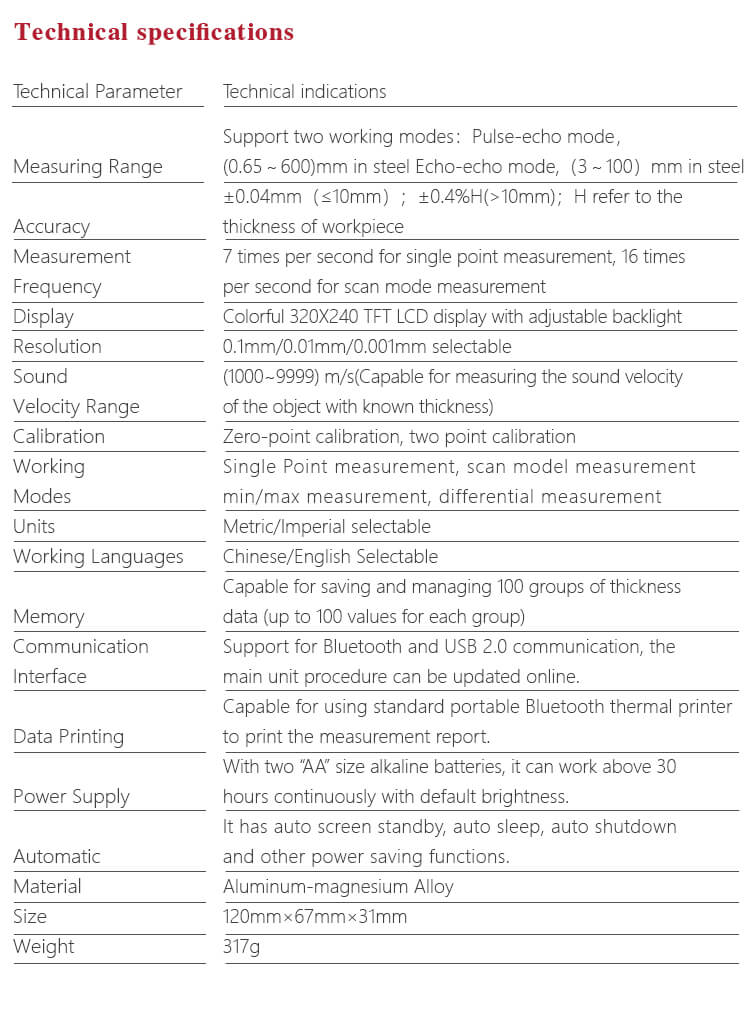

Spesifikasi

Measuring Range0.65-600mm( P-E), 3-100mm (E-E)
Working Frequency(2.5-7)MHZ

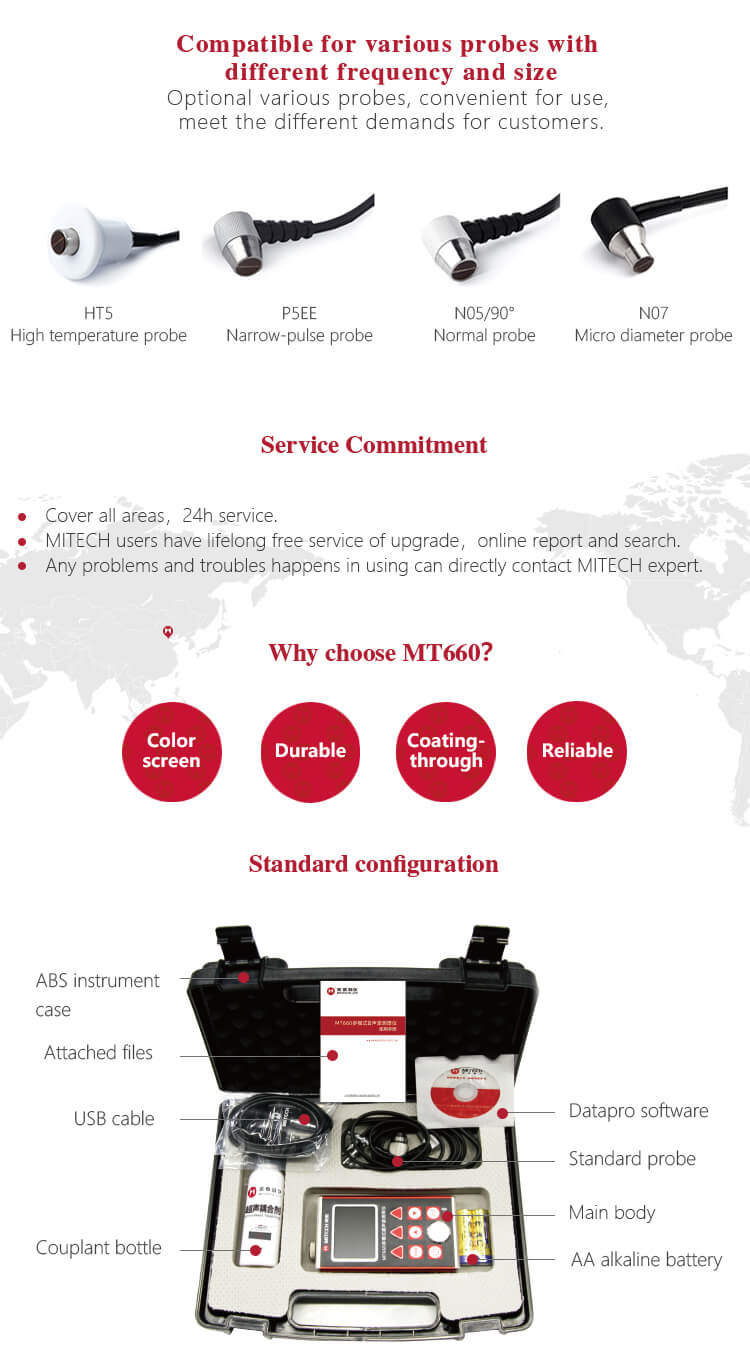

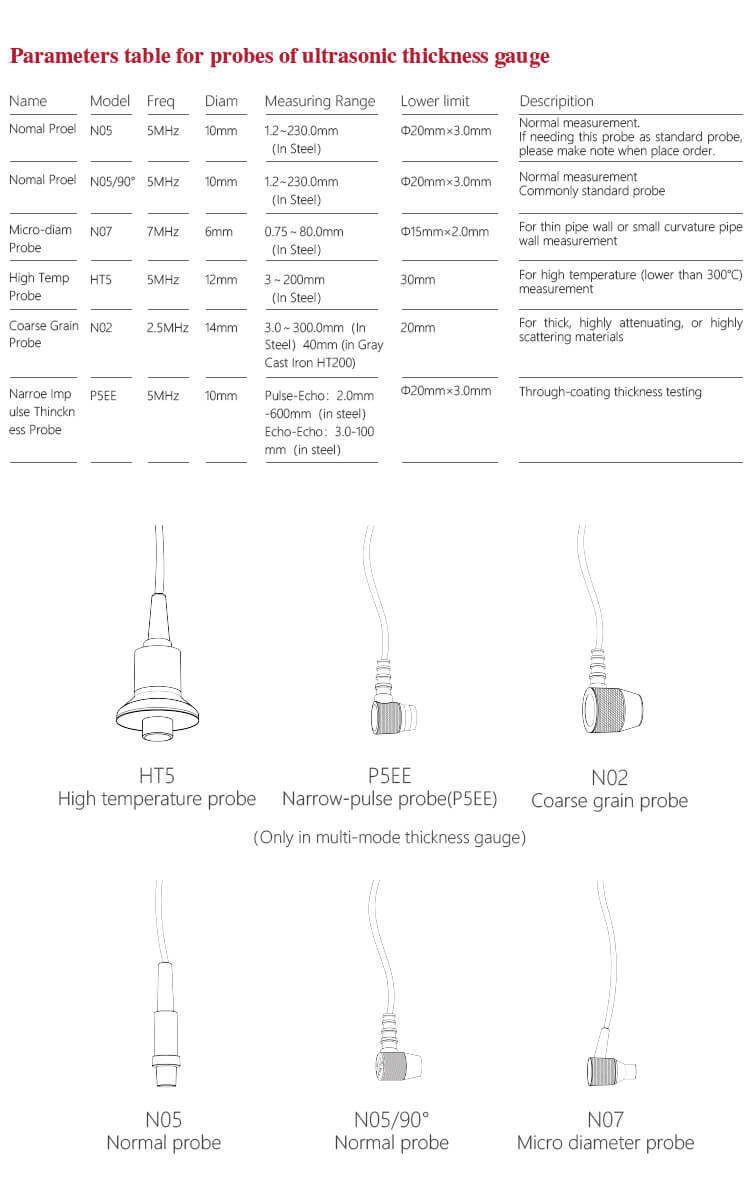

Probe DiameterStandard Probe P5EE is 10mm, Probe N05 is10MM、Probe N07 is 6MM、Probe HT5 is12MM、Probe N02 is12MM
Min. Pipe DiameterΦ15mm×2.0mm

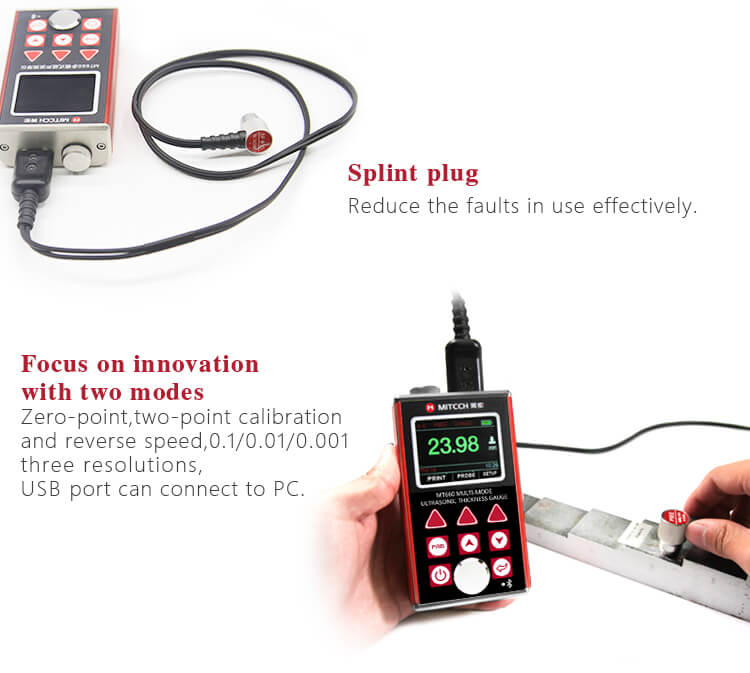

Resolution0.1/0.01/0.001mm
Accuracy±0.04mm(<10mm);±0.4%Hmm(>10mm)
DisplayColor TFT display (320×240 TFT LCD) with adjustable backlight
Single /Scan ModeSingle mode,Scan Mode, and and diff mode
Probe CalibrationZero calibration, two-point calibration, automatic error correction system
Velocity Range1000-9999m/s
UnitMetric/Imperial unit selectable
LanguageEnglish
Memory100 groups (100values for each group) of stored values
Communication PortUSB.Bluthtooth
Data Printingyes
Power supplyTwo “AA” size, 1.5 Volt alkaline batteries
Lower Power Comsumptionyes
Working Hours30 hour
Operating Temperature-20℃-+60℃
Relative Huminity≤90%
AppearanceExtruded aluminum body

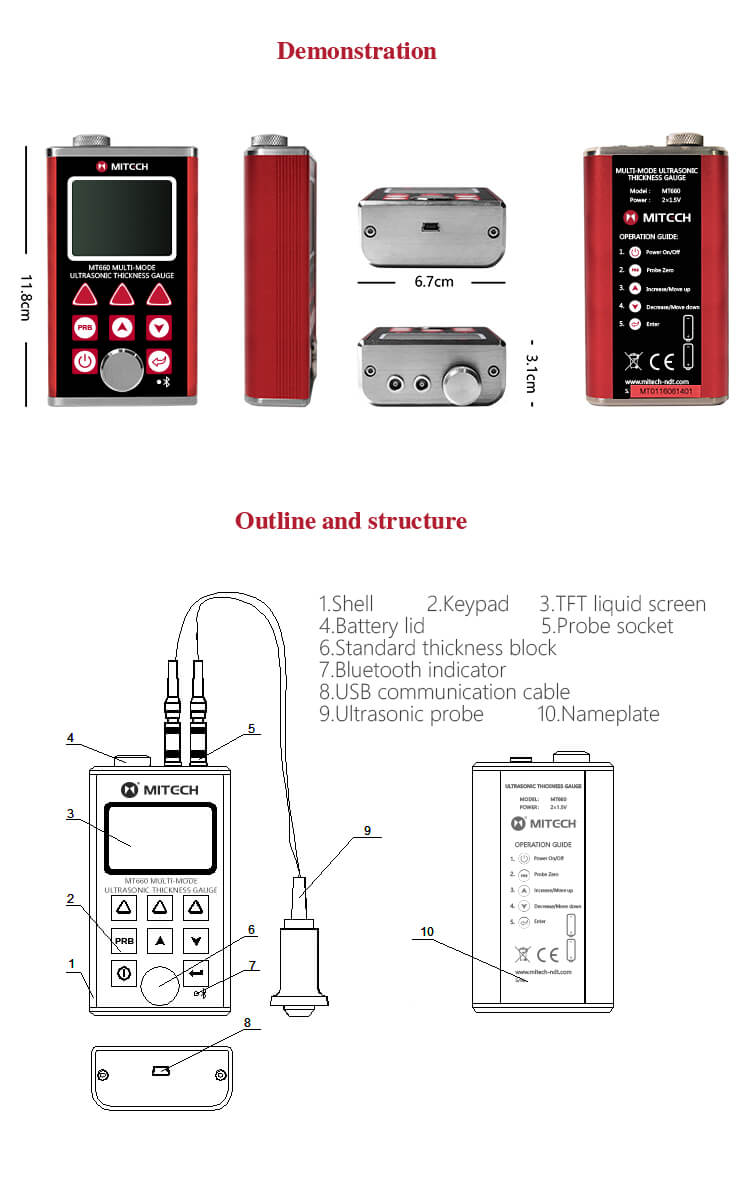

Outline120mm×67mm×31mm
Gross Weight1.5 KG
PC Datapro SoftwareYes
Speech FunctionYes
