Alat ukur ketebalan logam & non-logam multi-mode MT190 MITECH, berdasarkan prinsip pengukuran ultrasonik, mampu melakukan pengukuran ketebalan pada berbagai jenis material termasuk logam, plastik, keramik, kaca, dan material lainnya yang menghantarkan ultrasonik dengan baik. Selain itu, alat ini juga dapat mengukur kecepatan suara dari objek dengan ketebalan yang diketahui. Dibandingkan dengan metode pengukuran tradisional, keunggulan alat ukur ketebalan ultrasonik ini adalah kemampuannya untuk menyelesaikan pengukuran hanya dengan menyentuh satu sisi benda kerja yang diukur.
Kinerja uniknya dalam menguji ketebalan melalui lapisan pelapis memberikan solusi yang efisien untuk menguji benda kerja dengan permukaan berlapis atau material yang mengalami korosi. Alat ini dapat menguji benda kerja secara langsung tanpa perlu menghilangkan lapisan permukaannya.
Alat ini banyak digunakan untuk memantau derajat pengurangan korosi berbagai saluran pipa dan bejana tekan dalam bidang perminyakan, kimia, metalurgi, pembuatan kapal, penerbangan, kedirgantaraan, dan sebagainya. Alat ini juga dapat digunakan untuk melakukan pengukuran akurat pada berbagai pelat dan bagian yang dikerjakan. Alat Ukur ini merupakan instrumen presisi profesional yang diperlukan untuk meningkatkan efisiensi produksi dan tingkat kualifikasi serta menghemat biaya.
Fungsi dan Aplikasi
Alat Ukur ini mampu melakukan pengukuran pada berbagai jenis material, termasuk logam, plastik, keramik, komposit, epoksi, kaca, dan material lainnya yang menghantarkan gelombang ultrasonik dengan baik. Model transduser tersedia untuk aplikasi khusus, termasuk untuk material dengan butiran kasar dan aplikasi suhu tinggi.

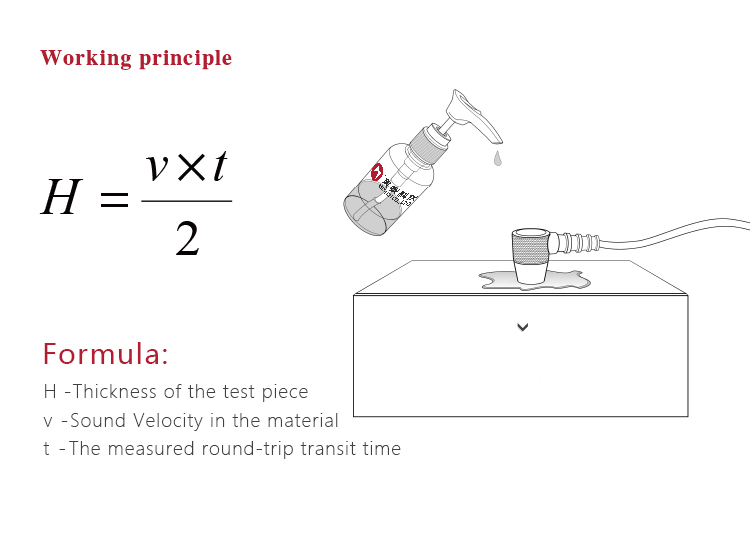

Prinsip Kerja
Alat ukur ketebalan ultrasonik digital menentukan ketebalan suatu bagian atau struktur dengan mengukur waktu yang dibutuhkan oleh pulsa ultrasonik pendek yang dihasilkan oleh transduser untuk melakukan perjalanan melalui ketebalan material, memantul dari permukaan belakang atau dalam, dan kembali ke transduser. Waktu transit dua arah yang diukur dibagi dua untuk memperhitungkan jalur perjalanan turun-dan-kembali, dan kemudian dikalikan dengan kecepatan suara dalam material. Hasilnya diekspresikan dalam hubungan yang dikenal:
H = v × t / 2
Di mana:
- H: Ketebalan benda uji
- v: Kecepatan Suara dalam material
- t: Waktu transit bolak-balik yang diukur
Kondisi Kerja
- Suhu Operasional: -20℃~+60℃
- Suhu Penyimpanan: -30℃~+70℃
- Kelembaban Relatif: ≤90%
- Lingkungan Sekitar: Hindari getaran, medan magnet kuat, media korosif, dan debu berat
Fitur Instrumen

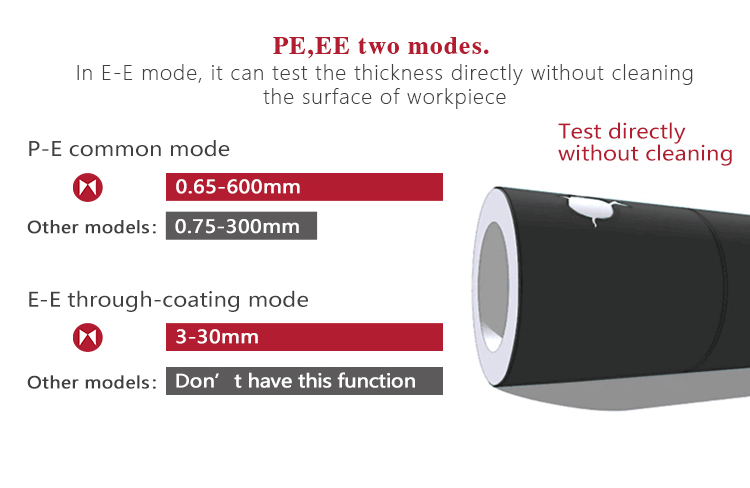

- Multi-mode: Mode Pulse-Echo dan Echo-Echo
- Material yang Dapat Diukur: Logam, plastik, keramik, komposit, epoksi, kaca, dan material lainnya yang menghantarkan gelombang ultrasonik dengan baik
- Model Transduser: Tersedia untuk aplikasi khusus, termasuk material dengan butiran kasar dan aplikasi suhu tinggi
- Fungsi Probe-Zero dan Kalibrasi Kecepatan Suara
- Fungsi Kalibrasi Dua Titik
- Mode Titik Tunggal dan Mode Pindai: Tujuh pembacaan pengukuran per detik dalam mode titik tunggal, dan enam belas per detik dalam Mode Pindai
- Indikator Status Koneksi: Menunjukkan status coupling
- Satuan: Satuan metrik/imperial dapat dipilih
- Informasi Baterai: Menunjukkan kapasitas sisa baterai

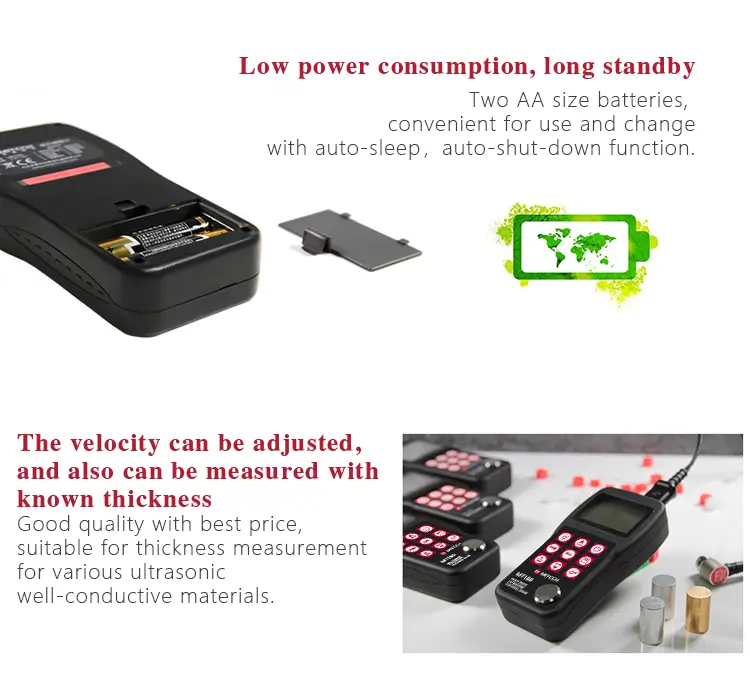

- Fungsi Tidur Otomatis dan Mati Otomatis: Untuk menghemat daya baterai

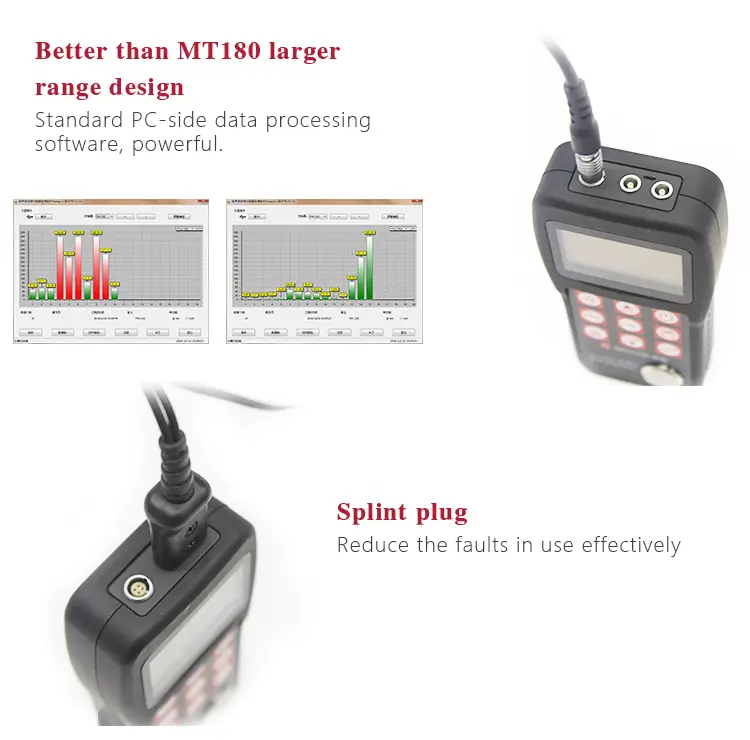

- Perangkat Lunak Opsional: Untuk memproses data memori pada PC
Metode Operasional dan Perhatian
Mengukur Pipa dan Tabung
Saat mengukur sebuah pipa untuk menentukan ketebalan dinding pipa, orientasi transduser sangat penting. Jika diameter pipa lebih besar dari sekitar 4 inci, pengukuran harus dilakukan dengan transduser diorientasikan sehingga celah pada permukaan aus tegak lurus (pada sudut siku) terhadap sumbu panjang pipa. Untuk diameter pipa yang lebih kecil, dua pengukuran harus dilakukan, satu dengan celah permukaan aus tegak lurus, dan satu lagi dengan celah sejajar dengan sumbu panjang pipa. Nilai terkecil dari dua nilai yang ditampilkan harus diambil sebagai ketebalan pada titik tersebut.
Mengukur Permukaan Panas
Kecepatan suara melalui suatu bahan bergantung pada suhunya. Saat material memanas, kecepatan suara melaluinya menurun. Dalam sebagian besar aplikasi dengan suhu permukaan kurang dari sekitar 100℃, tidak ada prosedur khusus yang harus diikuti. Pada suhu di atas titik ini, perubahan kecepatan suara dari material yang diukur mulai memiliki efek nyata pada pengukuran ultrasonik. Pada suhu yang tinggi, disarankan agar pengguna melakukan prosedur kalibrasi pada potongan contoh dengan ketebalan yang diketahui, yang berada di atau dekat suhu material yang akan diukur. Ini akan memungkinkan alat ukur untuk menghitung kecepatan suara melalui material panas dengan benar.
Saat melakukan pengukuran pada permukaan panas, mungkin juga diperlukan untuk menggunakan transduser suhu tinggi yang dirancang khusus. Transduser ini dibuat menggunakan bahan yang dapat menahan suhu tinggi. Namun demikian, disarankan agar probe dibiarkan bersentuhan dengan permukaan hanya selama waktu yang diperlukan untuk memperoleh pengukuran yang stabil. Saat transduser bersentuhan dengan permukaan panas, ia akan mulai memanas, dan melalui ekspansi termal dan efek lainnya, dapat mulai mempengaruhi akurasi pengukuran.
Mengukur Material Laminasi
Material laminasi unik karena densitasnya (dan oleh karena itu kecepatan suara) dapat bervariasi secara signifikan dari satu potongan ke potongan lainnya. Beberapa material laminasi bahkan mungkin menunjukkan perubahan kecepatan suara yang nyata di seluruh permukaan tunggal. Satu-satunya cara untuk mengukur material semacam itu dengan andal adalah dengan melakukan prosedur kalibrasi pada potongan contoh dengan ketebalan yang diketahui. Idealnya, material contoh ini harus menjadi bagian dari potongan yang sama yang diukur, atau setidaknya dari batch laminasi yang sama. Dengan mengkalibrasi setiap potongan uji secara individual, efek variasi kecepatan suara akan diminimalkan.
Pertimbangan penting tambahan saat mengukur laminasi adalah bahwa celah udara atau kantong yang termasuk akan menyebabkan pantulan awal dari sinar ultrasonik. Efek ini akan terlihat sebagai penurunan ketebalan yang tiba-tiba pada permukaan yang sebaliknya reguler. Meskipun ini dapat menghambat pengukuran ketebalan material secara akurat, ini memberikan indikasi positif adanya celah udara dalam laminasi.
Kesesuaian Material
Pengukuran ketebalan ultrasonik mengandalkan penyaluran gelombang suara melalui material yang diukur. Tidak semua material baik dalam mentransmisikan suara. Pengukuran ketebalan ultrasonik praktis dalam berbagai material termasuk logam, plastik, dan kaca. Material yang sulit termasuk beberapa material cor, beton, kayu, fiberglass, dan beberapa karet.
Media Penghubung
Semua aplikasi ultrasonik memerlukan medium untuk menghubungkan suara dari transduser ke benda uji. Biasanya, cairan dengan viskositas tinggi digunakan sebagai medium. Suara yang digunakan dalam pengukuran ketebalan ultrasonik tidak merambat melalui udara dengan efisien.
Berbagai macam media penghubung dapat digunakan dalam pengukuran ultrasonik. Propilena glikol cocok untuk sebagian besar aplikasi. Dalam aplikasi yang sulit di mana transfer energi suara maksimal diperlukan, gliserin direkomendasikan. Namun, pada beberapa logam, gliserin dapat mempromosikan korosi melalui penyerapan air dan oleh karena itu mungkin tidak diinginkan. Media penghubung lain yang cocok untuk pengukuran pada suhu normal dapat mencakup air, berbagai minyak dan gemuk, gel, dan cairan silikon. Pengukuran pada suhu tinggi akan memerlukan media penghubung suhu tinggi yang diformulasikan khusus.
Penggunaan yang Tepat
Dalam pengukuran ketebalan ultrasonik terdapat kemungkinan bahwa alat akan menggunakan gema kedua alih-alih gema pertama dari permukaan belakang material yang diukur saat dalam mode pulse-echo standar. Ini dapat mengakibatkan pembacaan ketebalan yang DUA KALI lipat dari yang seharusnya. Tanggung jawab untuk penggunaan alat yang tepat dan pengenalan fenomena semacam ini sepenuhnya berada di tangan pengguna alat.
Dengan memanfaatkan teknologi ultrasonik canggih dan fitur yang kaya, alat ukur ketebalan logam & non-logam multi-mode MT190 MITECH menawarkan solusi yang andal dan efisien untuk berbagai kebutuhan pengukuran dalam berbagai industri. Keakuratan, kemudahan penggunaan, dan kemampuan untuk beroperasi dalam kondisi yang keras menjadikan alat ini pilihan yang tepat bagi para profesional di berbagai bidang.
