Alat ukur kekasaran permukaan MR200 dari Mitech adalah perangkat canggih yang dilengkapi dengan prosesor terbaru untuk memastikan pengukuran yang akurat dan efisien. Dengan layar OLED 2.7 inci, desain yang elegan, dan kecepatan pemrosesan yang tinggi, alat ini menjadi pilihan favorit pengguna sejak pertama kali diluncurkan. Berikut mengenai fitur, spesifikasi, dan manfaat dari alat ini.

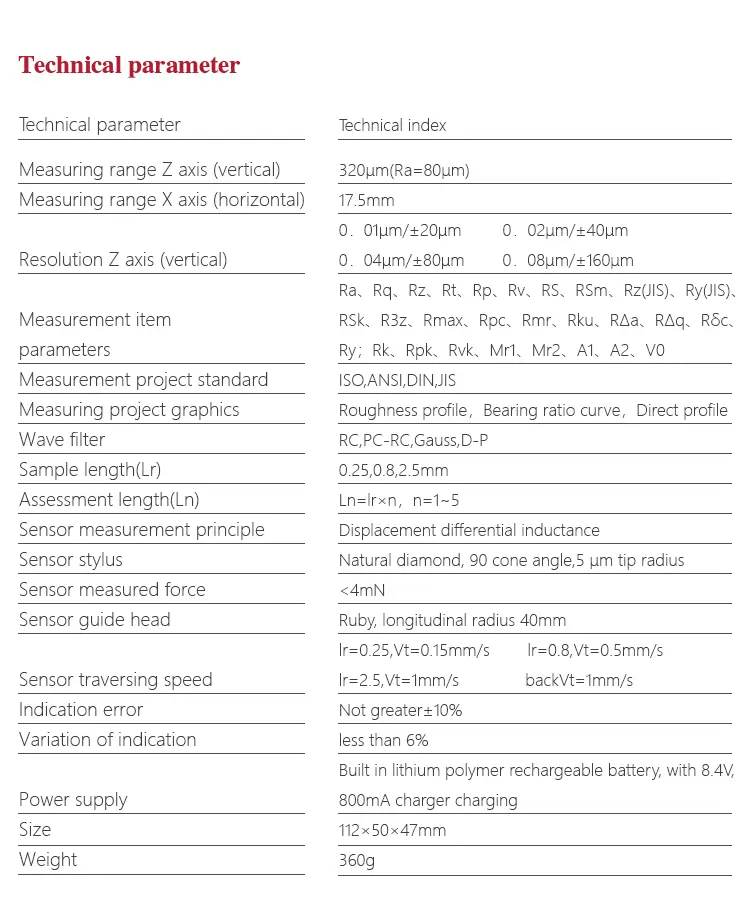

Spesifikasi Teknis
| Spesifikasi | Detail |
| Rentang Pengukuran | Sumbu Z (Vertikal): 320μm, Sumbu X (Horizontal): 17.5mm |
| Resolusi Akurasi | Sumbu Z (Vertikal): 0.01μm/±20μm, 0.02μm/±40μm, 0.04μm/±80μm, 0.08μm/±160μm |
| Penyimpanan Komunikasi | Dapat menyimpan 20 set hasil pengukuran; Mikro-USB |
| Waktu Kerja | Lebih dari 16 jam |
| Berat Unit Utama | 360g |
| Dimensi | 119×47×65mm |
| Dimensi Paket | 36×27.5×13cm |
| Total Berat | 2.4kg |
Fungsi dan Aplikasi
Alat ukur kekasaran MR200 ini mampu mengukur hingga 28 parameter berbeda, seperti Ra, Rq, Rz, Rt, Rp, Rv, dan banyak lagi, dengan empat metode filter yaitu RC, PC-RC, GAUSS, dan D-P. Alat ini kompatibel dengan empat standar pengukuran internasional yaitu ISO, DIN, ANSI, dan JIS.
Dengan layar OLED 2.7 inci yang mampu menampilkan semua parameter, grafik profil, dan menu dalam bahasa Cina/Inggris, alat ini sangat mudah digunakan. Chip DSP yang digunakan memastikan kontrol dan pemrosesan data yang cepat dan efisien.

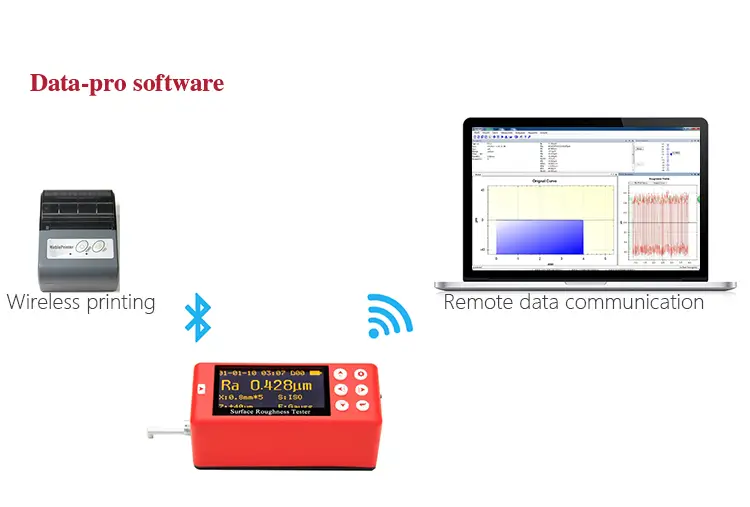

Penyimpanan dan Komunikasi
MR200 dilengkapi dengan penyimpanan internal yang dapat menyimpan 20 set data pengukuran lengkap. Jika diperlukan penyimpanan lebih banyak, kartu SD eksternal dapat digunakan untuk memperluas kapasitas penyimpanan. Selain itu, modul kontrol jarak jauh nirkabel dan modul Bluetooth yang terpasang memungkinkan alat ini untuk dihubungkan dengan printer Bluetooth untuk mencetak semua parameter dan profil.
Port Mikro-USB yang terpasang memungkinkan komunikasi dengan PC untuk analisis hasil pengukuran melalui perangkat lunak pemrosesan data. Semua ini membuat MR200 menjadi alat yang sangat serbaguna dan mudah digunakan dalam berbagai aplikasi pengukuran kekasaran permukaan.

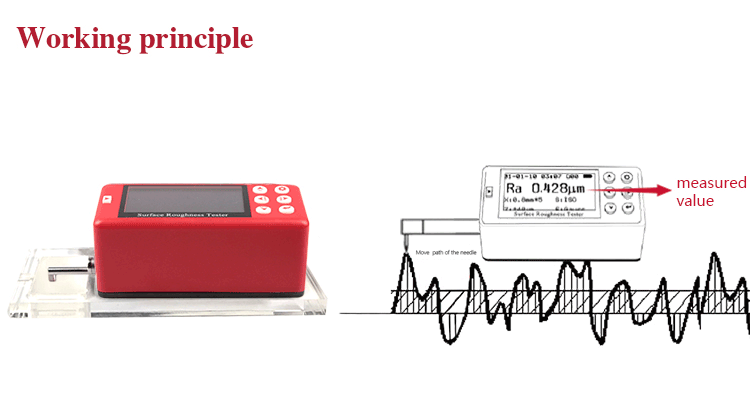

Prinsip Kerja
MR200 menggunakan metode pemindaian jarum untuk menguji kekasaran permukaan benda kerja. Saat mengukur, probe ditempatkan di permukaan benda kerja dan melacak permukaan pada kecepatan konstan. Probe memperoleh kekasaran permukaan dengan stylus tajam di dalam probe. Kekasaran menyebabkan perpindahan probe yang menghasilkan perubahan nilai induktif dari kumparan induksi sehingga menghasilkan sinyal analog yang sebanding dengan kekasaran permukaan pada output akhir penyearah peka fase. Sinyal ini masuk ke sistem pengumpulan data setelah amplifikasi dan konversi level. Setelah itu, data yang terkumpul diproses dengan penyaringan digital dan perhitungan parameter oleh chip ARM dan hasil pengukuran dapat dibaca di layar OLED. Hasilnya dapat dicetak oleh printer Bluetooth.
Kondisi Kerja
| Kondisi | Detail |
| Suhu Lingkungan | -20℃～＋50℃ |
| Suhu Penyimpanan | -30℃～＋70℃ |
| Kelembaban Relatif | ≤90％ |
| Lingkungan Sekitar | Hindari getaran, medan magnet kuat, medium korosif, dan debu berat |
Fitur Instrumen
MR200 memiliki beberapa fitur unggulan:
- 28 Parameter Pengukuran: Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rz(JIS), Ry(JIS), RSk, R3z, Rmax, RPc, Rmr, Rku, RΔa, RΔq, Rδc, Ry; Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, V0

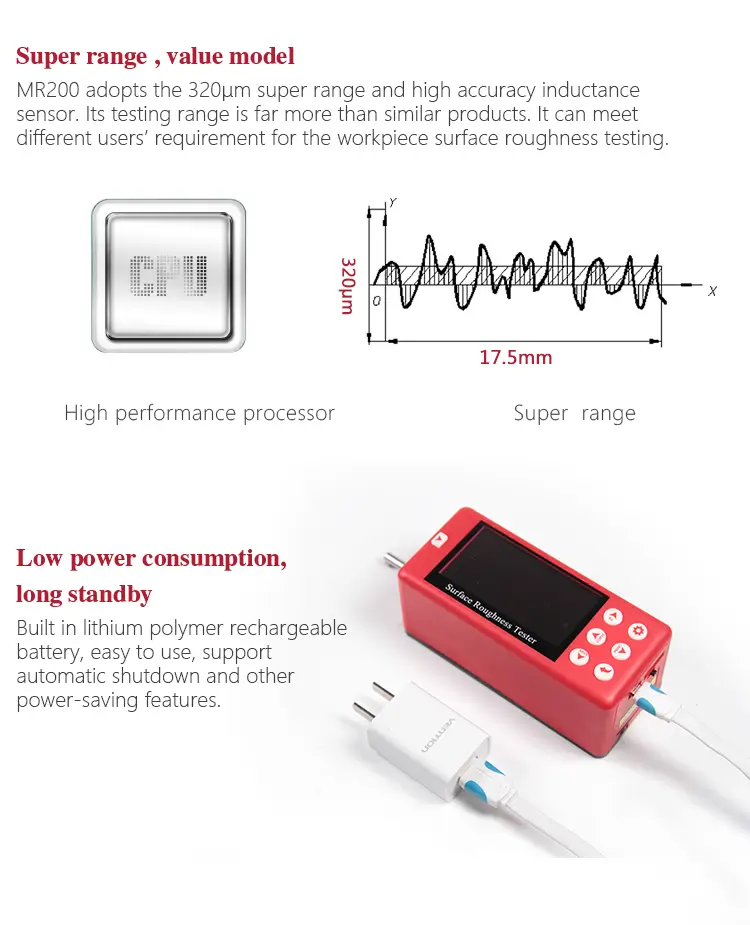

- Adopsi Probe Induktansi Akurasi Tinggi 320μm
- Metode Filter: RC, PC-RC, GAUSS, D-P
- Kompatibilitas: Standar ISO, DIN, ANSI, JIS
- Layar OLED 2.7 Inci 128×64 Dot
- Chip DSP: Mengontrol dan memproses data dengan cepat
- Penyimpanan Internal dan Eksternal: Menyimpan hingga 20 set data pengukuran, dapat diperluas dengan kartu SD

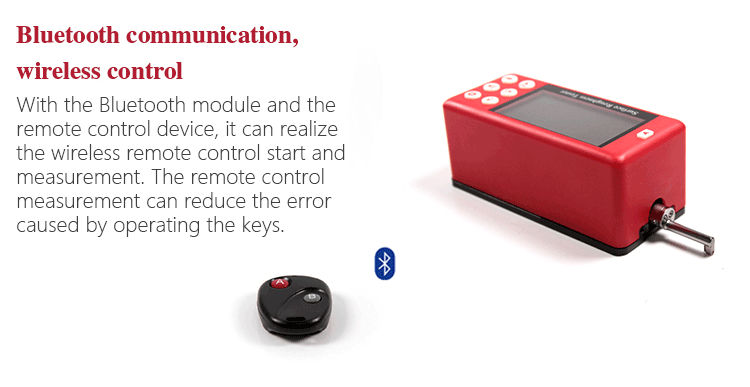

- Modul Kontrol Jarak Jauh Nirkabel dan Bluetooth: Untuk mengontrol pengukuran dan mencetak hasil
- Port Mikro-USB: Untuk komunikasi dengan PC
- Baterai Lithium-Polimer Isi Ulang dengan Sirkuit Proteksi Pengisian
- Desain Mekatronik: Ringkas dan mudah dibawa
- Fitur Hemat Energi: Mati otomatis dan pesan petunjuk untuk setiap langkah operasi

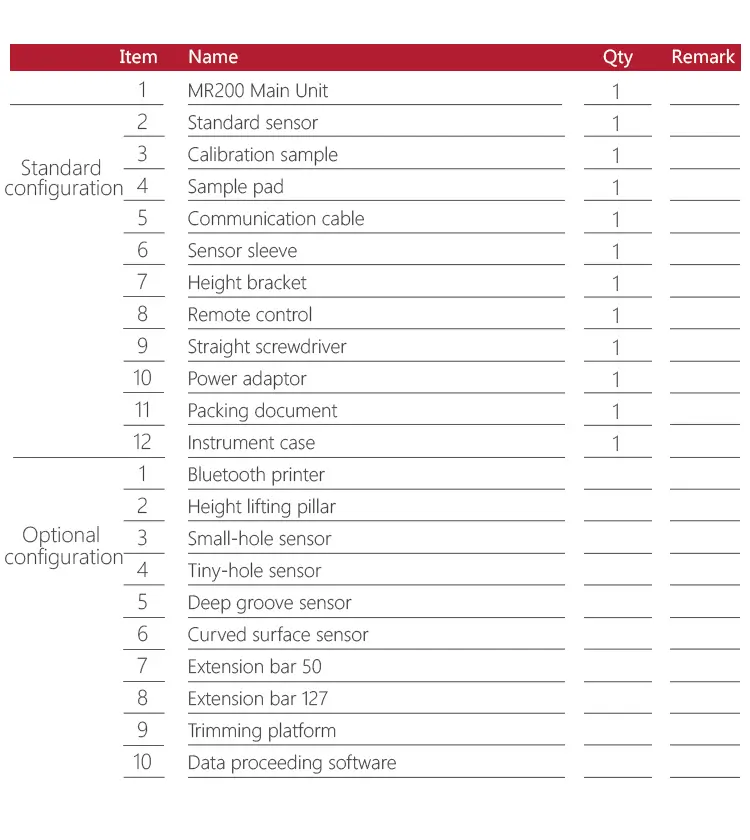

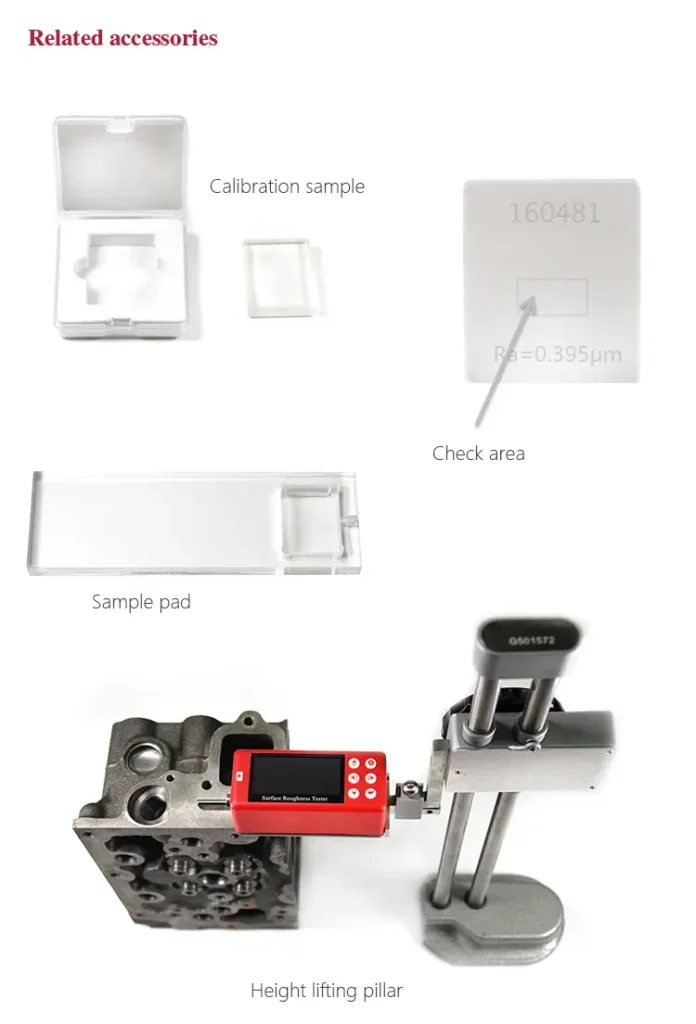

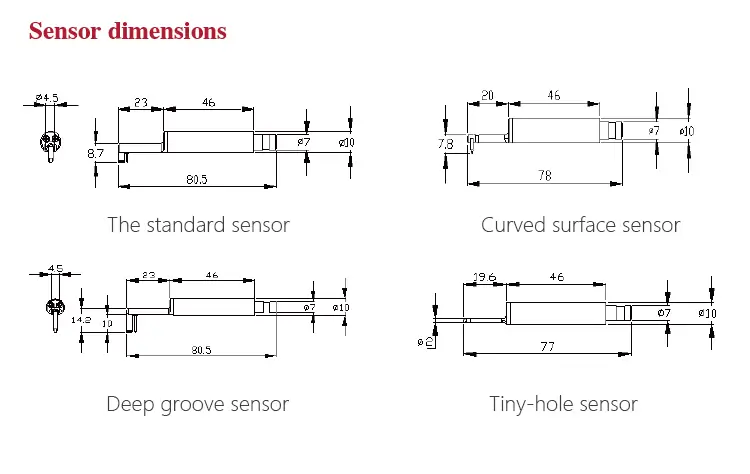

- Aksesoris Lengkap: Pilihan untuk probe permukaan lengkung, probe alur dalam, probe lubang kecil, probe gigi, pilar kecil, platform penyesuaian tinggi, batang ekstensi, batang transfer lateral, dan lainnya
Metode Operasi dan Perhatian
Untuk memastikan pengukuran yang akurat, pengguna perlu mengikuti petunjuk operasi berikut:
- Pasang probe dengan hati-hati ke dalam instrumen dan pasang di bagian penghubung pilar.
- Saat menggunakan probe permukaan lengkung, gunakan rentang yang lebih pendek seperti panjang pengambilan sampel 0.25μm terutama ketika busur kecil.
- Angkat rak penyesuaian slide pilar sedikit di atas permukaan benda kerja, turunkan probe hingga menyentuh benda kerja dengan hati-hati.
- Pastikan stylus probe mengarah ke puncak (atau titik terendah) permukaan.
- Atur posisi tubuh probe agar berada dalam keadaan level visual dan perhatikan apakah posisi stylus berada di dekat pusat.
- Sebelum pengukuran, pindahkan benda kerja ke setengah bagian kanan dari rentang pengukuran dan tekan mulai.
Kalibrasi dan Pemeliharaan
Untuk kalibrasi, gunakan garis skala tunggal. Jika instrumen menunjukkan fenomena abnormal seperti tidak ada pengukuran, tampilan LCD abnormal, kesalahan besar, kegagalan operasi keyboard atau malfungsi, silakan merujuk ke tabel indeks pemecahan masalah dan mengecualikan kegagalan umum. Jangan membongkar atau menyesuaikan bagian perakitan tetap, Anda harus mempercayakan pemeliharaan dan pengelolaan kepada departemen layanan purna jual perusahaan.
Dengan fitur-fitur canggih dan kemampuan pengukuran yang presisi, alat ukur kekasaran MR200 Mitech menjadi alat yang sangat penting dalam proses kontrol kualitas berbagai logam presisi, berperan penting dalam meningkatkan tingkat kualifikasi produksi dan menghemat biaya.
