Alat Ukur Kekasaran Permukaan Surface Roughness Tester SRT-6210 LANDTEK

Available on backorder

Products not found.
Loading...

Dalam dunia industri manufaktur, kualitas hasil produksi adalah hal yang sangat krusial. Salah satu indikator penting dari kualitas komponen mesin adalah kekasaran permukaan (surface roughness). Kekasaran permukaan mengukur sejauh mana sebuah permukaan halus atau kasar, yang bisa berdampak pada kinerja dan daya tahan komponen tersebut. Di sinilah peran penting alat ukur kekasaran permukaan seperti Surface Roughness Tester SRT-6210 dari LANDTEK. Berikut fitur-fiturnya, serta prinsip kerjanya.

Spesifikasi Alat Ukur Kekasaran Permukaan SRT-6210

Surface Roughness Tester SRT-6210 adalah alat yang dirancang untuk mengukur kekasaran permukaan berbagai bagian mesin yang telah diproses secara mekanis. Alat ini banyak digunakan di berbagai lokasi produksi karena akurasi dan keandalannya. Berikut adalah spesifikasi lengkap dari alat ini:

  • Penggunaan Standar: Alat ini kompatibel dengan empat standar pengukuran internasional, yakni ISO, DIN, ANSI, dan JIS. Standar-standar ini memastikan bahwa pengukuran yang dilakukan memenuhi kriteria internasional yang ketat.
  • Parameter Pengukuran: Alat ini mampu mengukur beberapa parameter kekasaran seperti Ra, Rz, Rq, dan Rt. Parameter-parameter ini mencerminkan berbagai aspek dari kekasaran permukaan dan dapat digunakan untuk analisis yang lebih mendetail.
  • Sensor Induktansi Tinggi: Dilengkapi dengan sensor induktansi yang sangat canggih, alat ini memberikan hasil pengukuran yang akurat dan andal.
  • Metode Penyaringan Gelombang: Alat ini memiliki empat metode penyaringan gelombang, yaitu RC, PC-RC, GAUSS, dan D-P. Ini memungkinkan pengguna untuk melakukan pengukuran yang lebih presisi berdasarkan kebutuhan spesifik.
  • Baterai Lithium-Ion yang Dapat Diisi Ulang: Dilengkapi dengan baterai lithium-ion yang dapat diisi ulang serta sirkuit kontrol berkapasitas tinggi, alat ini menawarkan daya tahan baterai yang panjang serta kemudahan penggunaan tanpa sering harus mengganti baterai.
  • Desain Kompak: SRT-6210 berukuran kecil dan ringan, menjadikannya mudah untuk dibawa dan digunakan di berbagai tempat produksi.
  • Pengaturan Shutdown: Alat ini dapat dimatikan secara manual atau otomatis, tergantung pada preferensi pengguna, yang berguna untuk menghemat daya saat alat tidak digunakan.
  • Penyimpanan Data: SRT-6210 dapat menyimpan hingga 7 kelompok hasil pengukuran dan kondisi pengukuran. Ini sangat berguna untuk analisis lebih lanjut atau untuk keperluan dokumentasi dan pelaporan.
  • Konversi Metrik/Imperial: Alat ini juga mendukung konversi antara satuan metrik dan imperial, sehingga memudahkan pengguna dari berbagai negara atau yang menggunakan sistem pengukuran berbeda.
  • Output Data: Alat ini dilengkapi dengan output data USB/RS-232 yang dapat digunakan untuk menghubungkannya ke PC. Selain itu, terdapat opsi output data Bluetooth untuk konektivitas nirkabel.

Prinsip Kerja SRT-6210

Saat mengukur kekasaran permukaan, sensor diletakkan di atas permukaan yang akan diukur. Kemudian, alat ini secara otomatis menggerakkan sensor melintasi permukaan tersebut dengan kecepatan yang seragam. Sensor tersebut dilengkapi dengan probe tajam yang akan mendeteksi kekasaran pada permukaan.

Ketika sensor bergerak di atas permukaan, kekasaran permukaan menyebabkan displacement (pergeseran) pada probe. Pergeseran ini mengubah jumlah induksi pada koil sensor induktif, menghasilkan sinyal analog yang proporsional dengan kekasaran permukaan tersebut.

Sinyal ini kemudian diproses oleh DSP (Digital Signal Processor) eksklusif yang ada di dalam alat. DSP menghitung hasil pengukuran, yang kemudian ditampilkan pada layar LCD. Hasil pengukuran yang dihasilkan akurat, andal, dan dapat disimpan untuk analisis lebih lanjut.

Aplikasi dan Penggunaan SRT-6210

SRT-6210 LANDTEK banyak digunakan dalam industri yang membutuhkan pengukuran kekasaran permukaan yang presisi. Misalnya, dalam industri otomotif, komponen mesin harus memiliki kekasaran permukaan tertentu untuk memastikan kinerja yang optimal. Alat ini sangat bermanfaat untuk memverifikasi kekasaran permukaan komponen-komponen tersebut.

Selain itu, alat ini juga digunakan di industri pesawat terbang, perkapalan, dan manufaktur alat berat. Karena ukurannya yang kecil dan bobotnya yang ringan, SRT-6210 dapat digunakan di berbagai lokasi produksi, baik di dalam maupun di luar ruangan.

Berikut adalah beberapa skenario aplikasi yang paling umum:

  1. Pengujian Kekasaran Pada Permukaan Datar: SRT-6210 digunakan untuk mengukur kekasaran permukaan datar seperti komponen mesin, blok logam, dan permukaan lain yang membutuhkan ketepatan tinggi.

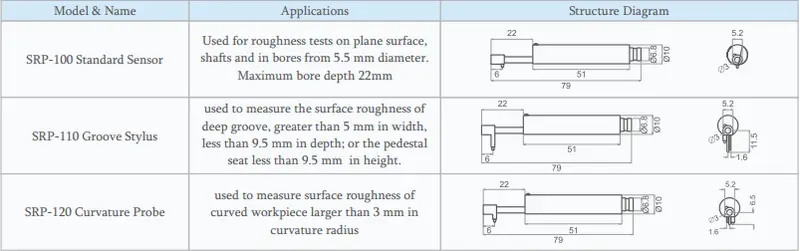

  2. Pengukuran Kekasaran Pada Lekukan dan Alur: Dengan stylus khusus seperti SRP-110 Groove Stylus atau SRP-120 Curvature Probe, alat ini juga mampu mengukur kekasaran permukaan di bagian-bagian dengan alur atau lekukan yang dalam.

Sebagai contoh, SRP-110 Groove Stylus digunakan untuk mengukur kekasaran permukaan pada alur dengan lebar lebih dari 5 mm dan kedalaman kurang dari 9.5 mm, atau pada dudukan dengan tinggi kurang dari 9.5 mm.

  1. Pengukuran Permukaan Melengkung: Untuk mengukur permukaan melengkung yang lebih besar dari 3 mm dalam radius lengkung, alat ini menggunakan SRP-120 Curvature Probe yang didesain khusus untuk tugas ini.

Fitur Tambahan dan Aksesoris Pendukung

SRT-6210 LANDTEK juga menawarkan beberapa fitur tambahan dan aksesoris yang membuatnya lebih fleksibel dalam berbagai kondisi pengukuran. Beberapa aksesoris standar yang disertakan dalam paket produk meliputi:

  • Unit Utama: Komponen utama dari SRT-6210, yang mencakup layar LCD dan sensor.
  • Pelat Sampel Standar SSP-100: Digunakan untuk kalibrasi alat sebelum pengukuran.
  • Sensor Standar SSP-100: Sensor default untuk pengukuran kekasaran permukaan umum.
  • Obeng Kecil: Disertakan untuk pemeliharaan sederhana dan penggantian komponen kecil.
  • Kotak Pembawa (Carrying Case B09): Menyediakan perlindungan saat alat dibawa ke lokasi pengukuran.
  • Manual Pengoperasian: Panduan lengkap mengenai cara menggunakan alat ini.

Selain aksesoris standar, SRT-6210 juga mendukung beberapa aksesoris opsional, seperti:

  • Kabel RS-232 dengan Perangkat Lunak: Memungkinkan koneksi langsung ke komputer untuk penyimpanan dan analisis data.
  • Adaptor Bluetooth dengan Perangkat Lunak: Memungkinkan transfer data nirkabel ke perangkat lain.
  • Batang Perpanjangan SER-150: Digunakan untuk memperpanjang jangkauan pengukuran di area yang sulit dijangkau.
  • Stylus Alur SRP-110: Digunakan untuk mengukur kekasaran permukaan pada alur yang dalam.
  • Probe Kelengkungan SRP-120: Untuk mengukur permukaan yang melengkung.
  • Stand Pengukuran SRS-1: Menyediakan kestabilan tambahan saat melakukan pengukuran yang lebih presisi.

Kesimpulan

Surface Roughness Tester SRT-6210 dari LANDTEK adalah alat ukur yang sangat serbaguna dan andal. Dengan fitur-fitur canggih seperti sensor induktansi tinggi, baterai lithium-ion yang dapat diisi ulang, berbagai parameter pengukuran, dan dukungan untuk berbagai standar internasional, alat ini sangat ideal untuk berbagai aplikasi di industri manufaktur.

Dengan kemampuan untuk menyimpan hasil pengukuran, output data ke PC, serta pilihan aksesoris yang lengkap, SRT-6210 dapat menjadi solusi yang sempurna bagi perusahaan yang membutuhkan pengukuran kekasaran permukaan yang presisi dan mudah digunakan.


Beli Produk Alat Ukur Kekasaran Permukaan Surface Roughness Tester SRT-6210 LANDTEK di penguji.com untuk dapatkan support teknis di Indonesia. Langkah awal untuk bersama visi kami

” Bersama Pengguna untuk pengguna”.

Weight3,4 kg
Dimensions14 × 5,2 × 4,8 cm

Spesifikasi

StandardsGB/T6062,ISO4287,DIN4768,JIS B,ANSI46.1
ParametersRa,Rq,Rz,Rt
Measuring RangeRa,Rq:0.005~16.00µm/0.020~629.9µinch

Rz,Rt:0.020~160.0µm/0.078~6299µinch

Accuracy<<±10%
Fluctuation of Display Value<<6%
Resolution0.001/0.01/0.1
SensorRadius of Probe Pin5µm
Material of Probe PinDiamond
Measurement Force of Probe4mN(0.4gf)
Probe Angle90º
Vertical Radius of Guiding Head48 mm
Maximum Driving Stroke17.5mm/0.7inch
Cutoff length(l)0.25mm,0.8mm,2.5mm
Driving SpeedSamplingWhen Length=0.25mm,Vt=0.135 mm/s   range≤1
When Length=0.8mm,Vt=0.5mm/srange≤2.5
When Length=2.5mm,Vt=1mm/s
ReturningVt=1mm/s range=1
Profile Digital FilterRC,PC-RC,GAUSS,D-P
Evaluation Length1L~5L Optional
Data Memorize7 Groups
Operating ConditionsTemp:0ºC~50ºC   Humidity:<80%RH
Power SupplyBulit-in Rechargeable Li-ion Battery
Dimensioms140mmx52mmx48mm
Weight420g
Standard AccessoriesMain Unit
Standard Sample Plate SSP-100
Standard Sensor SSP-100
Small Screwdriver
Carrying Case ( B09 )
Operation Manual
Optinal AccessoriesRS-232C Cable with Software
Bluetooth Adapter with Software
Extension Rod SER-150
Groove Stylus SRP-110
Curvature Probe SRP-120
Measurement Stand SRS-1
