Ultrasonic Flaw Detector NOVOTEST UD3701

SKU

UD2303NOVOTEST

Brand

Kategori

Tag

Aplikasi

Parameter

Elemen

Add to quote

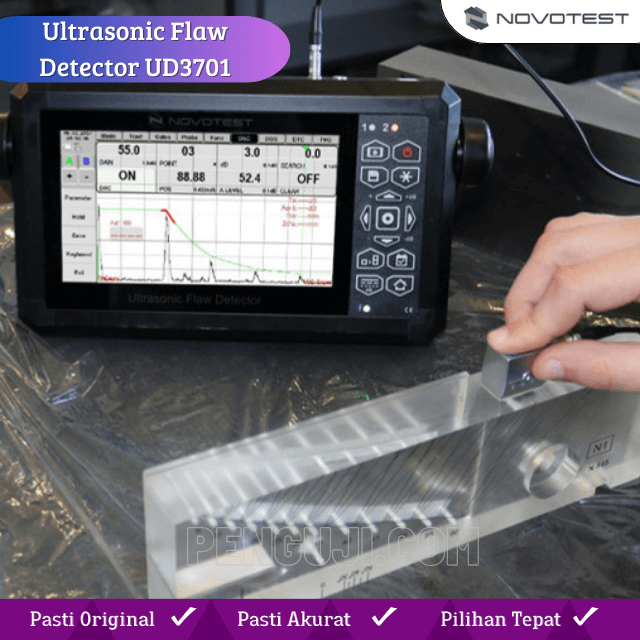

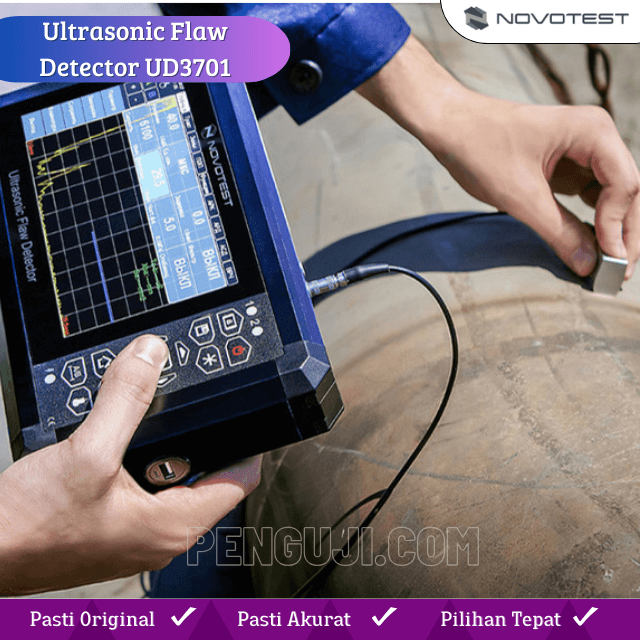

Ultrasonic Flaw Detector NOVOTEST UD3701 dirancang untuk mendeteksi cacat internal, seperti ketidakselarasan dan heterogenitas bahan dalam produk dan sambungan las, menentukan koordinat dan mengevaluasi parameter cacat, mengukur ketebalan serta kecepatan perambatan dan redaman gelombang ultrasonik dalam bahan (logam, plastik, kaca, dll.), mencari tempat korosi, retak, lapisan internal yang terkelupas, dan cacat lainnya.

Ultrasonic Flaw Detector NOVOTEST UD3701 adalah perangkat serbaguna, kuat, fungsional, ergonomis, dan andal untuk menyelesaikan tugas pemeriksaan cacat ultrasonik, baik di laboratorium maupun di lapangan.





Keunggulan utama Ultrasonic Flaw Detector NOVOTEST UD3701 meliputi:

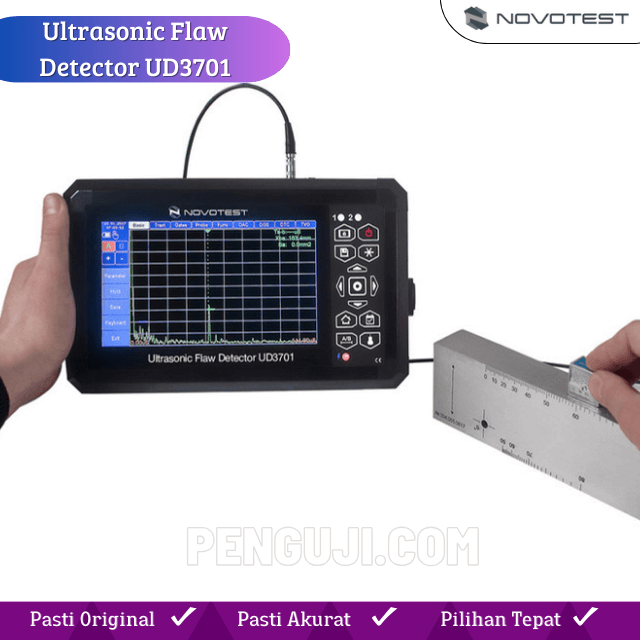

LAYAR SENTUH TFT CERAH: Berkat layar sentuh multi-gesek, operator dapat dengan mudah memindahkan gate dan mengatur pemindaian tanpa menggunakan tombol dan encoder. Semua fungsi untuk pengaturan dan pengendalian perangkat dapat dilakukan melalui layar sentuh dan juga dengan cara klasik – menggunakan keyboard. Layar TFT perangkat sangat cerah dan kontras dengan resolusi 800×480 piksel, yang memungkinkan pengguna untuk mendapatkan gambar sinyal yang jelas pada layar.

BANYAK FUNGSI BERMANFAAT: Mode amplop sinyal memungkinkan pengguna mendeteksi maksimal sinyal serta mendapatkan amplop dari kurva sinyal saat memindai reflektor. Fungsi zoom otomatis memungkinkan operator untuk fokus pada pemindaian pada gate yang dipilih hanya dengan satu tombol. Fungsi Isi dirancang untuk meningkatkan persepsi gambar di layar perangkat. Sinyal A-Scan diisi dengan warna yang sesuai dengan warna garis sinyal. Simulasi pengukuran dari catatan yang disimpan dalam memori perangkat juga tersedia. Terdapat blok-blok keluaran nilai yang dapat dipindahkan, memungkinkan operator mengatur blok-blok parameter di mana saja di A-scan.

DAC & TVG: Ultrasonic Flaw Detector NOVOTEST UD3701 memiliki kemampuan untuk membangun dan mengonfigurasi fungsi Koreksi Amplitudo Jarak (DAC) dan Gain Berubah Waktu (TVG), menggunakan hingga 16 titik, untuk memperkirakan ukuran reflektor relatif terhadap reflektor referensi pada berbagai kedalaman.

KURVA DGS: Dengan mode Distance Gain Size (DGS), operator dapat mengonfigurasi perangkat sesuai dengan sinyal dari reflektor referensi, dan kemudian menerima perhitungan otomatis ukuran reflektor setara pada berbagai kedalaman.

SKEMA WARNA: Ultrasonic Flaw Detector NOVOTEST UD3701 memberi operator kontrol penuh atas skema warna perangkat dalam mode “DETEKTOR CACAT” untuk pekerjaan yang lebih nyaman. Terdapat juga dua skema warna bawaan: gelap dan terang. Opsi ini memungkinkan operator untuk memilih tampilan informasi yang nyaman bagi mata, baik di ruangan gelap maupun dalam sinar matahari terang.

PEMBERITAHUAN CACAT OTOMATIS: Dengan dua gate independen, operator dapat mengatur parameter batas amplitudo atau jarak (waktu) sinyal pada pemindaian, yang akan menunjukkan kehadiran cacat melalui indikasi suara dan lampu. Ini memungkinkan operator memindai objek tanpa pemantauan terus-menerus pada layar, yang pada akhirnya mengurangi kompleksitas pengujian.

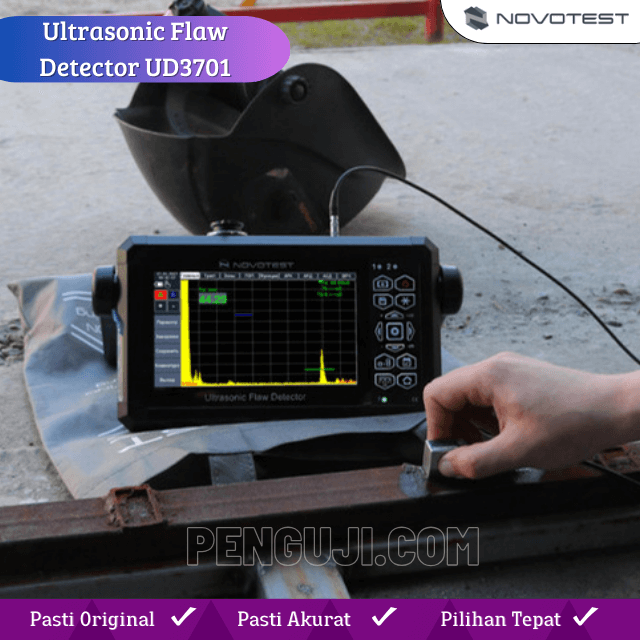

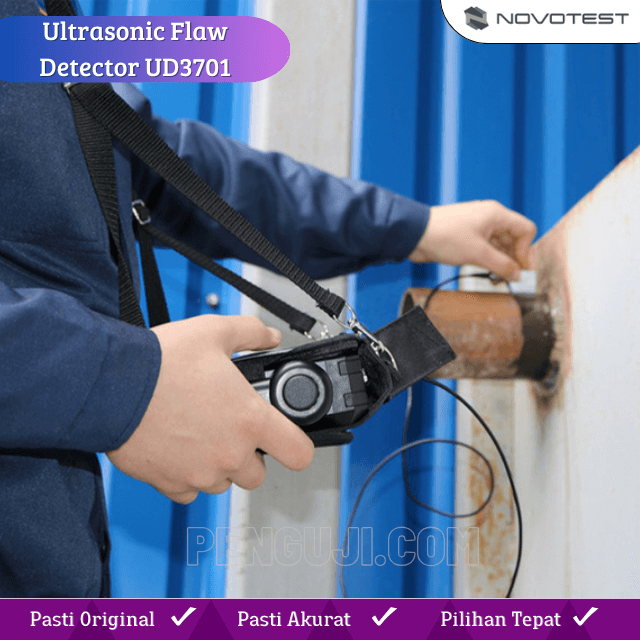

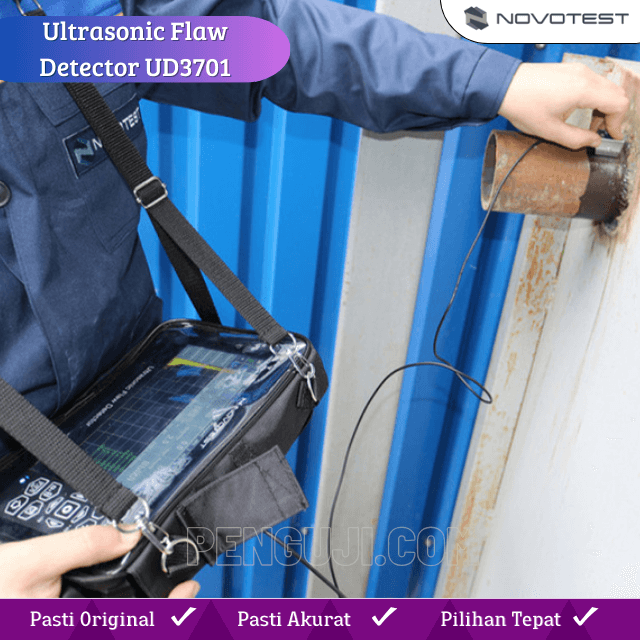

UNIVERSALITAS APLIKASI: Perangkat ini sangat cocok untuk melakukan diagnostik ultrasonik di laboratorium dan bengkel, namun jika diperlukan, bisa digunakan di lapangan. Untuk ini, kami merekomendasikan penggunaan penutup khusus yang melindungi perangkat dari kotoran dan kelembapan, dan juga memungkinkan operator untuk sepenuhnya membebaskan tangan mereka dan dengan mudah menguji berbagai produk langsung di lokasi.

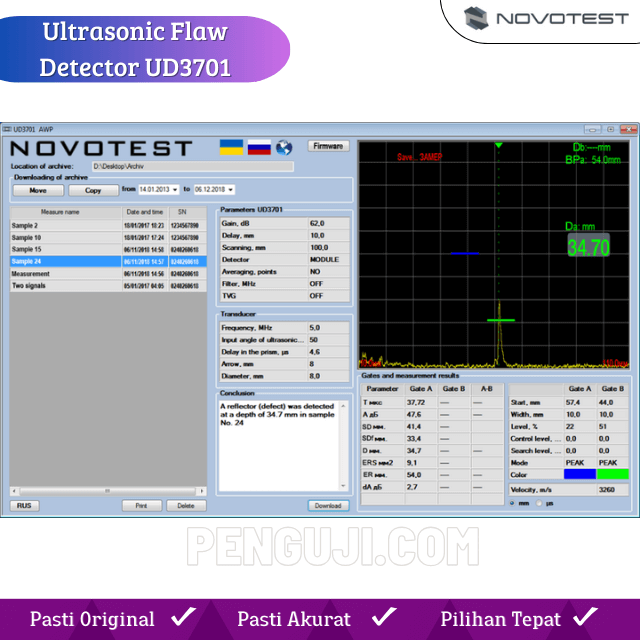

PERANGKAT LUNAK PC & ARSIP: Dengan perangkat lunak khusus, perangkat ini memungkinkan pengguna untuk mentransfer arsip pengukuran yang sudah disimpan ke PC. Selain itu, perangkat ini juga dapat menyimpan parameter dan pengaturan objek yang diuji serta probe yang digunakan.

Fitur Ultrasonic Flaw Detector NOVOTEST UD3701 :

  • Layar sentuh yang sangat terang, cocok untuk digunakan di luar pada hari yang cerah.
  • Perhitungan otomatis keterlambatan di probe.
  • Rentang frekuensi dari 0 hingga 10 MHz, dengan penyesuaian yang halus.
  • Tampilan skala pemindaian dalam mikrodetik dan milimeter.
  • Mode operasi kurva DAC dan TVG (hingga 16 titik).
  • Mode kontrol DGS, dengan perhitungan otomatis zona reflektor setara.
  • Pengaturan menggunakan layar sentuh dan keyboard.
  • Blok keluaran nilai yang dapat dipindahkan.
  • Arsip pengukuran, pengaturan, probe dengan kemampuan transfer data ke PC.
  • Simulasi pengukuran dari catatan yang disimpan dalam memori perangkat.
Weight1,5 kg
Dimensions1,4 × 2,1 × 5,5 cm

Spesifikasi



Operating frequency rangefrom 1 to 10,0 MHz
Range of measured time intervals (duration of scanning)from 6 to 1000 µs
Velocity range1000 – 9999 m / s
Error of measurement of time intervalsnot exceed ± 0,025 µs
Maximum permissible error of measurement of the amplitudes of the signals at the receiver input in the range from 0 to 110 dBnot exceed ± 0,5 dB
Testing gain range125 dB
Averaging over the quantity of startsfrom 1 to 16
Range of variation of temporal sensitivity adjustment (TVG)40 dB
Number of control points TVG16
Duration of the excitation pulse to the loadfrom 0,0 to 0,5 µs
Deviation of the amplitudes of input signals in the range from 10 to 100% of the screen height not more than1 dB
Setting a delay in the prism of the probefrom 0 to 15 µs
Detection of signalspositive half-wave, radio mode
Measurement units
  • mm
  • μs (or inch by request)

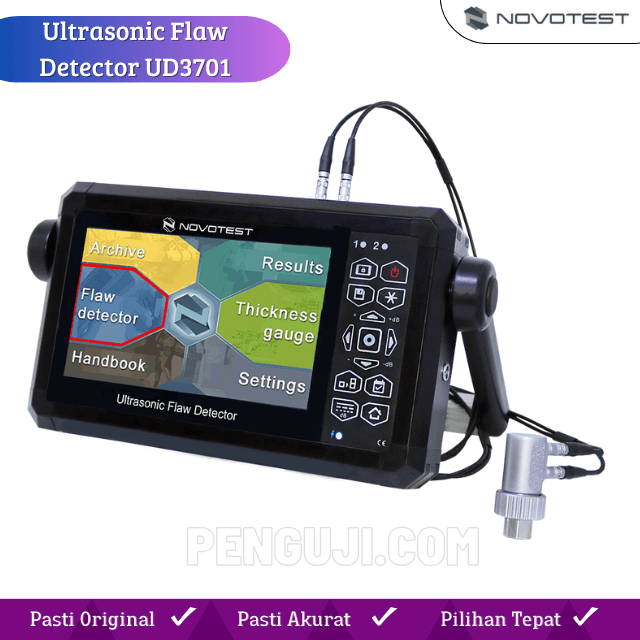

Operating modes
  • Thickness gauge
  • Flaw detector:

– Basic
– DAC
– TVG
– DGS
– DTC
– AWS (by request)

Menu language
  • English
  • Russian
  • Turkish (by request)
  • Japanese (by request)

*additional languages available by request

Standards
  • EN 12668
  • ASTM E1324
  • EN 55011
  • EN61000-6-2:2001
  • EN 61010-1:2014 (EN 61010-1:2010)
  • EN 60529:2014
  • EN ISO 16810:2016
  • SOU NNEC 027:2014
  • SOU NNEC 032:2014
  • SOU NNEC 038:2017
Dimensions (W*H*L)140 mm x 210 mm x 55 mm
Weight, not more1,5 kg
PackageWeight, not more – 4,5kg
Dimensions – 40*25*9cm

Opsional Produk

Additional UT-probes
Additional cables Lemo-Lemo
Charger
Bag for comfortable operating
Calibration blocks

Standard Produk

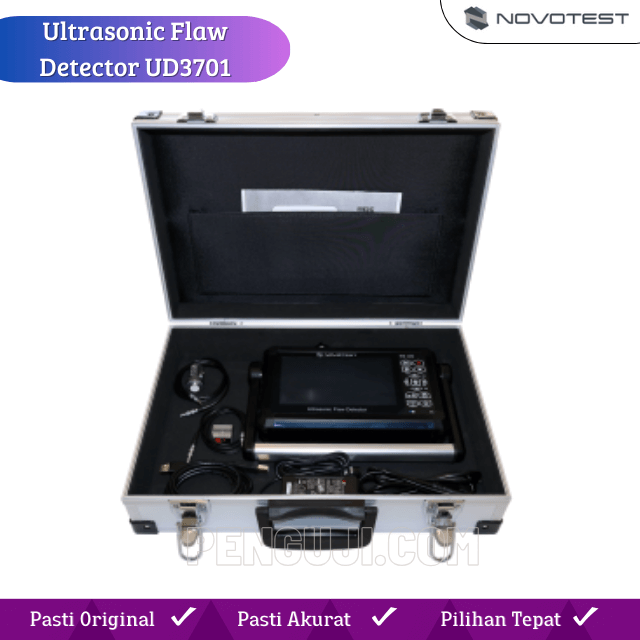

Ultrasonic flaw detector
UT-probes – 2 pcs
Cable Lemo-Lemo – 1 pc
Charger
USB cable for PC connection
Operating manual
Case
