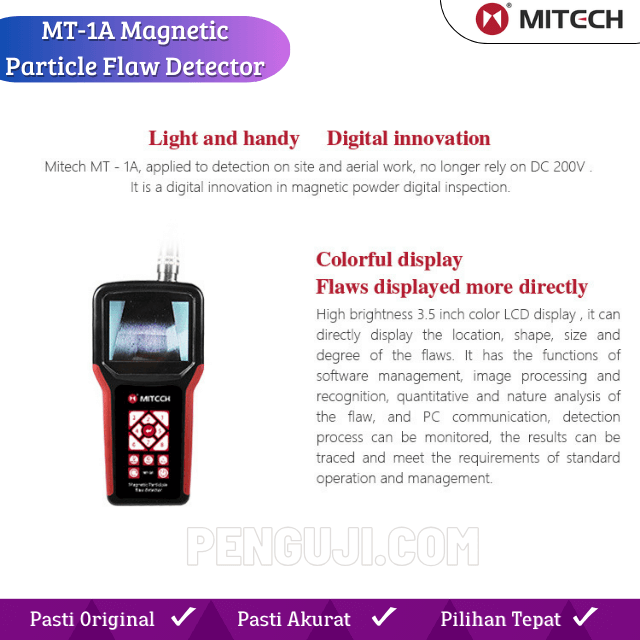

MT-1A Magnetic Particle Flaw Detector MITECH

Add to quote

MT-1A Magnetic Particle Flaw Detector MITECH digital menggunakan pasokan daya baterai lithium berkapasitas besar. Arus searah diubah menjadi arus bolak-balik oleh inverter dan pengolah sinyal fase bergeser untuk memberikan daya ke detektor ini, sehingga mengatasi kekurangan detektor partikel magnetik tradisional yang mengandalkan pasokan daya 220V.

Alat ini memiliki konsumsi daya rendah dan dapat bekerja terus menerus selama lebih dari 4 jam. Baterai ini dapat diisi daya saat dalam kondisi aktif atau mati. Ini dapat memantau secara real-time, memproses gambar, menyimpan data, mencetak laporan uji, melacak hasil inspeksi, dan memenuhi persyaratan operasi dan manajemen standar. Khususnya cocok untuk pengujian lapangan di lokasi tanpa pasokan daya dan operasi di ketinggian, dan menghasilkan inovasi dalam inspeksi digital serbuk magnetik.

Fungsi & Aplikasi Detektor ini secara luas digunakan dalam industri pembuatan pesawat terbang, boiler dan tangki tekan, listrik, lapangan minyak, galangan kapal, bagian turbin dan mesin pembakaran, pertambangan, mesin, bagian standar, pompa minyak, bagian kendaraan, pembangunan jembatan, kimia, kereta api, komponen mesin besar, peralatan struktur baja, dll.

MT-1A Magnetic Particle Flaw Detector MITECH terutama digunakan untuk mendeteksi cacat permukaan seperti penempaan, pengerasan, pengelasan, kelelahan, misalnya, benda kerja tidak teratur seperti rantai, poros engkol, bantalan, baut kekuatan tinggi, pegas, pengecoran, pipa petrokimia, katup, baling-baling, gigi, rantai jangkar, jahitan pengelasan, dll.

Prinsip Kerja Masukkan benda kerja ke dalam medan magnet yang sangat intens, hubungkan daya listrik untuk membuatnya menjadi bermagnet, jika ada cacat (retak, terak) di atau dekat permukaan, akan terjadi kebocoran di sekitar cacat. Letakkan serbuk magnet berkualitas baik (biasanya serbuk besi oksida magnetik) pada objek, serbuk magnet akan berkumpul di dekat medan magnet yang bocor, menumpuk membentuk jejak serbuk magnet yang terlihat. Dalam cahaya yang tepat, kita dapat melihat tanda-tanda ini dan menilai posisi, ukuran, bentuk, dan tingkat cacat.

Kondisi Kerja Suhu operasi: -10℃ hingga +40℃ Suhu penyimpanan: -20℃ hingga +70℃

Kelembaban Relatif: ≤80% Lingkungan harus dihindari dari getaran kuat, gangguan magnetik, medium korosif, dan debu berat.

Fitur Alat Magnetic Particle MT1A MItech :

  • Baterai lithium berkapasitas besar membuatnya portabel, mengatasi kekurangan detektor partikel magnetik tradisional yang mengandalkan pasokan daya 220V, dengan konsumsi daya rendah, ukuran kecil, baterai dapat diisi daya saat detektor dalam keadaan aktif maupun mati. Khususnya cocok untuk pengujian di lapangan atau di ketinggian.
  • Kecerahan, daya, dan bentuk pencahayaan dalam seri detektor cacat magnetik portabel Mitech dapat disesuaikan, untuk memenuhi kebutuhan lingkungan pengujian yang berbeda.
  • Mode pasokan daya baru meningkatkan sensitivitas dan akurasi deteksi permukaan dan kedalaman.
  • Elektromagnetik yoke mengadopsi teknologi pasokan daya pulsa yang dapat bekerja terus menerus tanpa istirahat.
  • Menggabungkan keuntungan dari elektromagnetik yoke tradisional, dapat menghasilkan pengujian permukaan yang cepat, jelas, dan benar.
  • Kecerahan, daya, dan jarak kutub dapat disesuaikan untuk memenuhi kebutuhan kondisi pengukuran yang berbeda;
  • Produk ini dilengkapi dengan kantong portabel, operator dapat mengenakannya di pinggang, sehingga sangat mengurangi intensitas kerja, dan meningkatkan efisiensi kerja.

Metode Pengoperasian dan Perhatian

  • Hubungkan kabel dengan detektor, nyalakan detektor, tekan deteksi, pilih jarak kutub yang sesuai dengan benda kerja.
  • Saat melakukan pengujian serbuk kering, letakkan serbuk di atas benda kerja, gerakkan yoke dengan kecepatan 40mm/detik, pastikan bahwa mereka terhubung dengan baik, amati apakah serbuk menumpuk.
  • Saat melakukan pengujian, harus ada tumpang tindih, area tumpang tindih harus kurang dari 25mm, nilai tanda dengan benar.
  • Jika terjadi penumpukan serbuk, tiup serbuk yang berlebihan, buat tanda menjadi jelas.
  • Jika tanda tidak dapat dinilai, Anda harus menggosok permukaan dan menguji lagi; jika tanda adalah cacat, tekan tombol konfirmasi untuk mengambil foto.

Perawatan Alat

  • Detektor cacat partikel magnetik portabel digital ini adalah detektor yang presisi, harap perhatikan hal-hal berikut,
  • Hindari mencolok atau mencabut kabel
  • Setelah pengujian, gunakan kain lembut untuk membersihkan minyak, hindari minyak meresap ke dalam detektor.
  • Hindari getaran kuat saat memindahkan detektor, tempatkan di tempat yang kering dan berventilasi.
  • Tombol angka adalah penting, jangan menekan terlalu keras atau menggunakan benda logam untuk mengetuknya.
  • Nyalakan kembali setelah dimatikan selama 5 detik, jangan langsung menyala kembali.
  • Jangan mencabut pengisian saat menggunakan pengisian berkelanjutan.
  • Detektor ini memiliki baterai dan charger khusus untuk melindungi baterai dari overcharge, waktu pengisian sekitar 4-6 jam, indikator merah berarti sedang diisi, hijau berarti sudah penuh.
  • Elektromagnetik yoke berbentuk kuda harus terhubung dengan benda kerja, lepaskan tombol ketika yoke meninggalkan benda kerja, pelumas engsel putar untuk mencegah karat.
Weight7,5 kg
Dimensions44,5 × 37 × 17 cm

Spesifikasi

Lightingwhite/fluorescent
Dimension204mm×100mm×36mm
Main unit0.75 kg(including battery)
Screen dimension3.5 inch
Working voltageDC 15V-21V
Output curvealternating curent pulse
Probe dimension174mm×162mm×38mm
Polar distance75-200mm
Yoke weight1.5kg(including line)
Cable line length1.2 m (can be customized)
Lifting force>45N(more than 5Kg)
Complex sensitivityNotch clear on A1 15/100 standard specimen
Continuous working hours>4h
Battery dimension79mm×58mm×18mm
Li-battery weight0.52kg
Battery voltage18V
Battrey capacity8400mAh
Charging limited voltage21V
Power supply220V 50HZ
White light illumination>1000lx
Distance between light and workpiece100mm
Fluorescence center wavelength365mm
Fluorescence amplitude>1000μw/c㎡
