MFD550B Ultrasonic Flaw Detector Mitech

  • Measuring range: 0-9999 mm at steel velocity
  • Resolution Accuracy: Horizontal: +/-0.1% FSW, Vertical: 0.2% FSH, Amplifier Accur..
  • Communication storage: USB2.0 OTG;100 groups of flaw detecting param..
SKU: mfd550 Category: Tag:

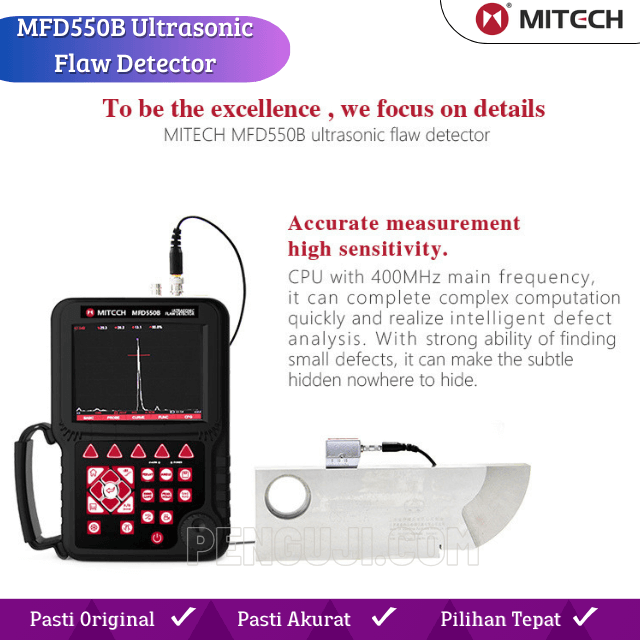

MFD550B Ultrasonic Flaw Detector Mitech dapat menguji, mengarahkan, mengevaluasi, dan mendiagnosis berbagai cacat seperti retak, lemak, lubang udara di dalam benda kerja dengan cepat dan akurat tanpa merusak. Dengan layar LCD TFT digital penuh 640×480, ia menampilkan cacat dengan jelas di bawah cahaya redup dan sinar matahari yang kuat. Rentang pengukuran 0-9999mm dapat memenuhi kebutuhan pemeriksaan cacat umum dalam industri manufaktur, industri metalurgi, industri pengolahan logam, industri kimia, dan sebagainya.

Desain daya rendah dengan modul baterai ion litium berkapasitas besar dan kinerja tinggi, ia dapat bekerja lebih dari 10 jam secara terus menerus. Menu master-budak penuh berbahasa Inggris, dengan penekanan pada pengalaman pengguna, mengumpulkan tombol pintas, roda putar rotari digital, menu silang tiga cara operasi dalam satu tubuh, pelanggan dengan kebiasaan yang berbeda dapat mengoperasikannya dengan bebas.

Dengan fungsi pemeriksaan diri kinerja komprehensif, itu dapat secara otomatis menghasilkan laporan uji dan mendukung banyak bahasa. Dengan kinerja biaya tinggi, ini adalah pilihan cerdas untuk model peralatan pengujian ultrasonik ekonomis yang praktis.

Fungsi & Aplikasi Instrumen ini dapat digunakan secara luas dalam menentukan lokasi dan ukuran retakan tersembunyi, lubang hampa, pelepasan, dan discontinuitas serupa dalam pengelasan, forging, billet, as, poros, tangki, bejana tekan, turbin, dan komponen struktural.

Prinsip Kerja Ketika adanya cacat dalam benda kerja dengan material homogen, karena cacat, akan memberi tahu antarmuka di antara berbagai medium yang berbeda antara cacat dan benda kerja. Karena resistensi akustik berbeda di antarmuka, setelah gelombang ultrasonik pulsa bertemu dengan antarmuka, itu akan menghasilkan pantulan.

Energi yang dipantulkan akan diterima oleh probe. Kemudian akan menampilkan gelombang pantulan pada posisi absis tertentu di layar tampilan yang merupakan kedalaman cacat dalam benda kerja. Tinggi dan bentuk gelombang pantulan akan berbeda disebabkan oleh cacat yang berbeda yang mencerminkan karakter cacat.

Kondisi Kerja Suhu Operasi: -10°C hingga 50°C; Suhu Penyimpanan: -30°C hingga 50°C

Kelembaban Relatif: (20 ~ 95)% RH

Lingkungan sekitarnya harus dihindari dari getaran, medan magnet kuat, medium korosif, dan debu berat.

Fitur Instrumen Alarm Gate

Posisi gate, lebar gate, dan tinggi gate dapat diatur sesuai keinginan. Pintu B dapat dipilih untuk mengatur alarm mendapatkan gelombang atau kehilangan gelombang. Bip di gate dan lampu LED dapat diaktifkan atau dinonaktifkan (alarm lampu LED sangat efektif di bawah lingkungan berisik). Fungsi tanda tangkap dapat menunjukkan karakteristik echo yang tertangkap di pintu.

Penyimpanan Data

Instrumen ini dilengkapi dengan penyimpanan massal. Data dan file tidak akan hilang karena gangguan daya instrumen. Isi penyimpanan mencakup parameter saluran, gambar gelombang, dan file video. Ini mendukung 100 kelompok saluran parameter pemeriksaan cacat. Ini dapat mengatur dengan baik parameter kombinasi dari berbagai jenis probe dan instrumen. Ini dapat menambahkan kunci ke setiap saluran dan mengganti nama saluran serta mengatur standar pengujian untuk setiap industri dengan bebas. Ini dapat menyimpan 20000 gambar sinyal echo yang terdeteksi dan parameter. Ini dapat berkomunikasi dengan PC.

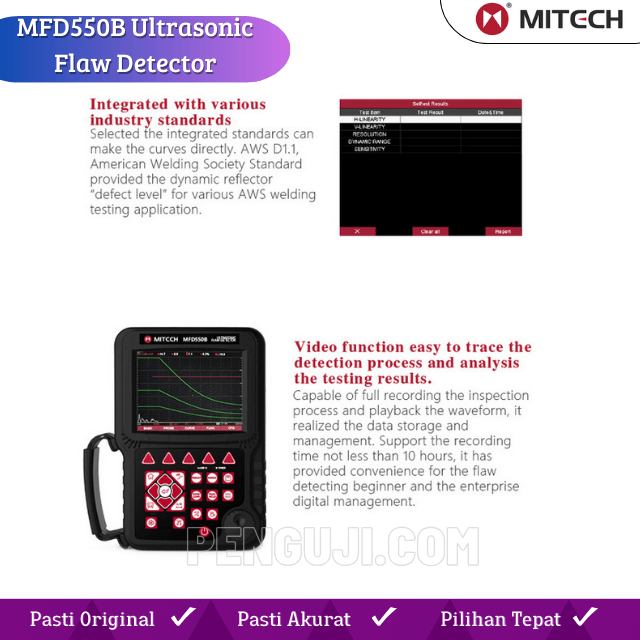

Fungsi Video

Instrumen ini mendukung penyimpanan proses pemeriksaan sebagai file video dan menyimpannya ke kartu penyimpanan internal. File video dapat diputar ulang melalui instrumen. Instrumen ini dapat mendukung maksimum 100 file video. Total waktu video tidak kurang dari 10 jam. Memutar ulang video proses pemeriksaan sangat memudahkan pembelelajaran deteksi tetapi juga disimpan untuk analisis masa depan terhadap proses pemeriksaan.

JAM REAL-TIME

Catat dan simpan catatan pelacakan tanggal dan waktu deteksi secara real-time.

Komunikasi

Antarmuka komunikasi USB2.0TG berkecepatan tinggi dengan kabel USB menghubungkan instrumen dan komputer, dapat menghasilkan transfer file data dan bekerja dalam mode USBHost untuk mengoperasikan U disk eksternal.

Modul Baterai

Modul baterai ion litium berkapasitas besar mudah dirakit dan dilepaskan. Ini dapat diisi sendiri tetapi juga diisi dengan cara menyisipkan kabel. Waktunya bekerja terus menerus lebih dari 10 jam.

Pemeriksaan Diri Kinerja

Instrumen ini dapat menguji secara otomatis indikator kinerja probe instrumen yang digabungkan (termasuk kesalahan linearitas horizontal, kesalahan linearitas vertikal, resolusi, rentang dinamis, rentang sensitivitas, margin sensitivitas) dan dapat menghasilkan laporan pengujian.

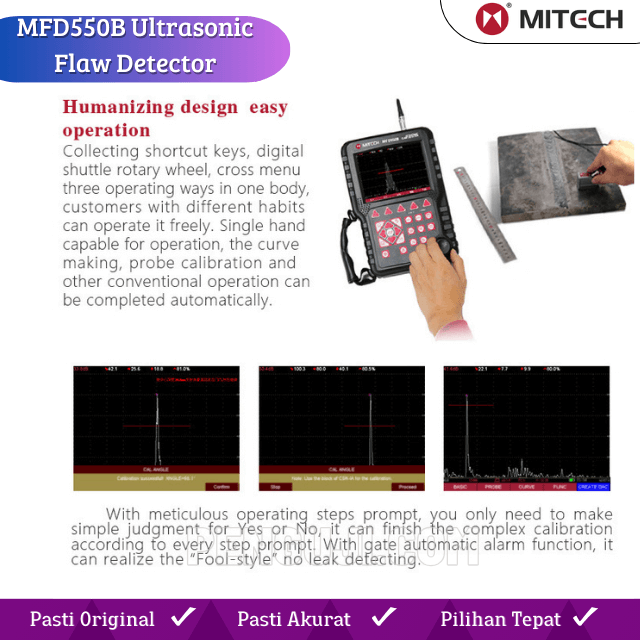

Metode Pengoperasian dan Perhatian Cara Operasi Sederhana:

  1. Sambungkan probe ke instrumen dengan kabel probe
  2. Nyalakan instrumen
  3. Pilih saluran dan hapus saluran saat ini
  4. Kalibrasi probe

Probe Lurus: P-Delay

Probe Sudut: P-Delay, Nilai X, Sudut

  1. Buat kurva AVG (probe lurus), kurva DAC (probe sudut)
  2. Pilih pengaturan fungsi
  3. Deteksi cacat pada benda kerja
  4. Catat cacat
  5. Matikan instrumen setelah selesai

Catatan

  1. Selama operasi tombol tekan, tolong jangan terlalu keras. Jangan gunakan tangan dengan banyak minyak atau lumpur untuk mengoperasikan keypad instrumen agar tidak memengaruhi umur kerja keypad.
  2. Silakan bersihkan penutup instrumen setelah operasi
  3. Simpan instrumen di tempat yang kering dan bersih
  4. Hindari minyak, air, atau cairan lain masuk ke instrumen dan bersihkan permukaan instrumen secara teratur.
  5. Pastikan tidak memutar atau menekan kabel probe, kabel komunikasi, dan kabel daya. Mohon genggam akar konektor saat memasukkan atau menarik kabel. Jangan genggam kabel saat mencabut atau memasukkan.
  6. Pastikan baterai standar untuk adaptor daya kerja untuk pengisian. Jika tidak, instrumen dapat rusak dengan mudah.

Perawatan Instrumen

  1. Perawatan Instrumen

Bersihkan instrumen dan aksesorisnya menggunakan kain lembab. Hanya gunakan pembersih instrumen yang direkomendasikan berikut: air, pembersih rumah tangga ringan, atau alkohol (tanpa alkohol metil).

Perhatian:

Jangan menggunakan alkohol metil, pelarut, atau pembersih yang menembus!

Bagian plastik dapat rusak atau menjadi rapuh oleh bahan tersebut.

Jika kecelakaan terjadi selama penggunaan instrumen, instrumen akan abnormal yang berarti instrumen tidak akan dapat digunakan. Matikan instrumen koneksi dengan baterai dengan mematikan sakelar baterai. Kemudian, nyalakan instrumen lagi setelah menunggu selama satu menit untuk melihat apakah sudah kembali normal.

Weight55 kg
Dimensions44,5 × 37 × 14 cm

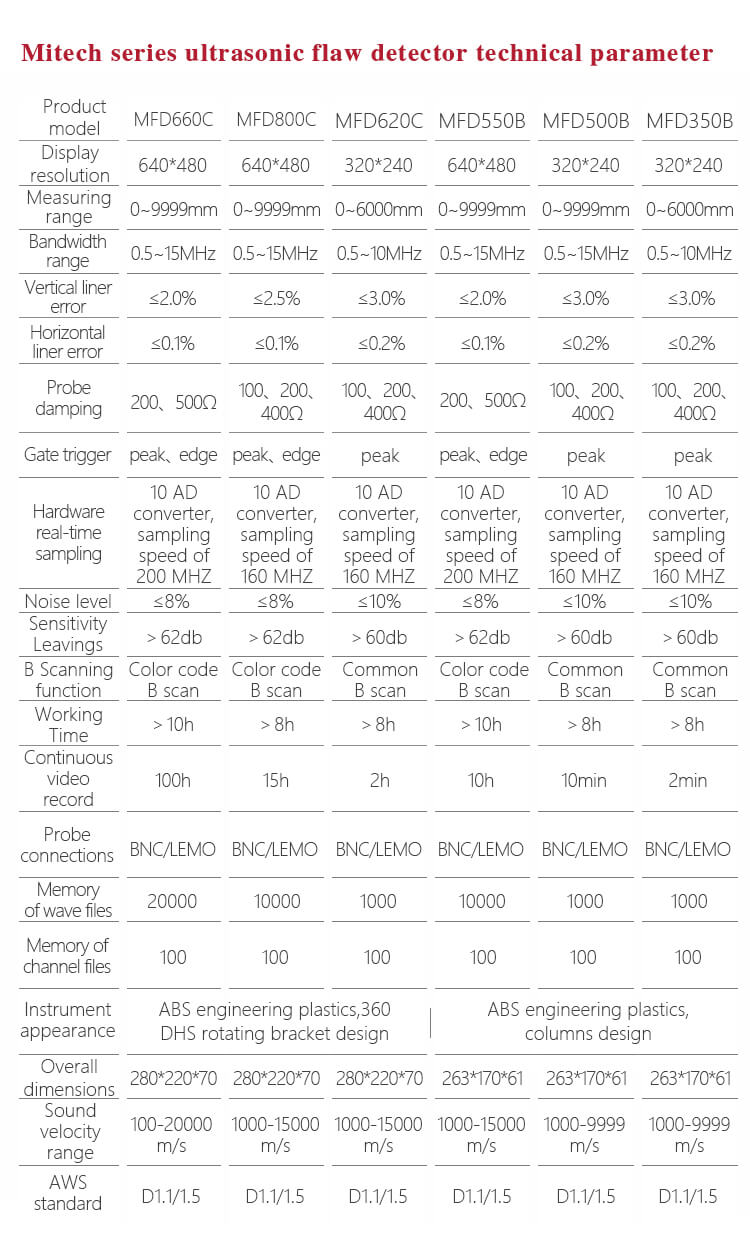

Spesifikasi

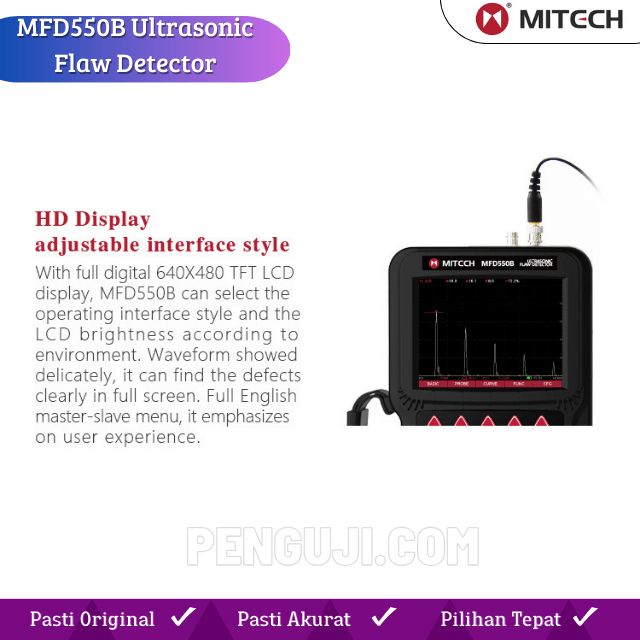

Display Resolution(640×480 pixels) full digital TFT LCD
Blind Area5MM
Flaw SizingAutomatic flaw sizing using AVG/AVG or DAC, speeds reporting of defect acceptance or rejection.

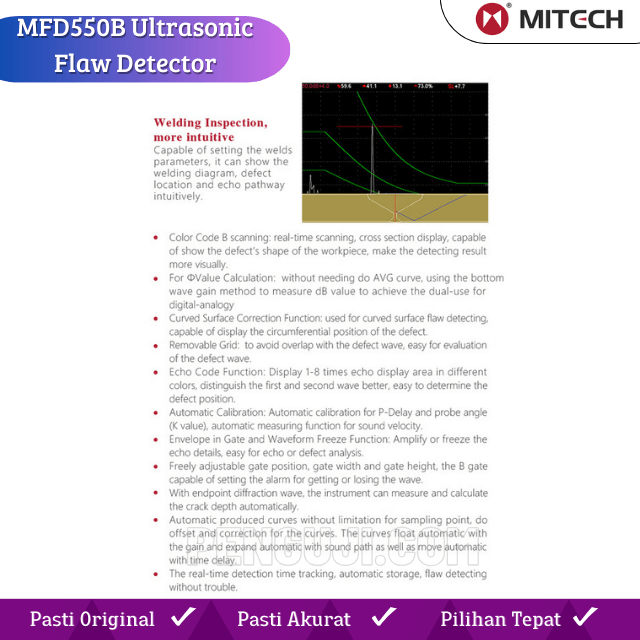

Weld Figure FeatureWeld Figure feature can be enabled when detecting the weld parts using angle transducer.
Auto-CalibrationAutomated calibration of transducer zero offset and/or material velocity
Memorybe able to store, recall the A-Scan patterns and instrument settings.
Flaw LocatingLive display Sound-path, Projection (surface distance), Depth, Amplitude
Defect Quantificationdirectly display the result with db unit
Defect characterizationcalculate the equivalent size of the flaw easily and quickly to facilitate the judgment of artificia
Curved Surface Correctionused to measure the surface distance and depth of defect on a curved surface
DAC/AVGY
AWS D1.1one of the AWS(American Welding Society) standards
Crack Height Measuringmeasure and display the height of a crack found inside the workpiece
Magnify Gatespreading of the gate range over the entire screen width
Video Recordingmore than 10 hours
A Scan FreezeDisplay freeze holds waveform and sound path data
Coded Echo Colorlocate the flaw position
B-Scandisplay a graphical cross-section of the workpiece
Power-Saving Methodlow power consumption
Protection LevelIP54
Communication InterfaceHigh Speed USB2.0 port
DataPro SoftwareY
Working Languagefreely switch between Chinese and English
Total Weight6.0KG
Measuring Range(0 ~ 10000) mm in steel
Bandwidth0.2 to15MHz automatic matching according to the probe frequency
Material Velocity(100 ~ 15000) m / s
Dynamic Range≥ 36dB
Vertical Linear Deviation≤ 2.0%
Horizontal Linear Deviation≤ 0.1%
Resolution40dB (5P14)
Sensitivity Leavings65dB (flat-bottomed deep hole 200mmФ2)
Rejection(0 to 80)% Linear without affecting the linearity and gain
Noise Level≤ 8%
Probe Typestraight beam probe, angle beam probe, dual element probe, through-transmit probe
GatesWave-getting Gate, Wave-losing Gate, Single Gate Reading, Dual Gate Reading
AlarmBeep Alarm and LED light Alarm
Power SupplyDC 9V
Working Time>10 hours
Overall Dimensions263 × 170 × 61(mm)
Operating Temperature(-10 ~ 50) ℃
Relative Humidity(20 ~ 95)% RH
Pulse Energy200V, 300V, 400V, 500V selectable, suitable for various probe
Pulse Width(30~510)ns range with continuous adjustment to match the different frequency probes
Probe Damping200Ω、500Ω selectable to meet different requirements for resolution and sensitivity.
Sampling10 digits AD Converter at the sampling speed of 400MHz, waveform of highly fidelity.
RectificationPositive half wave, negative half wave, full wave, RF
Gate Readingoptional for single gate and double gate reading mode; peak readings within the gate
Gain0 dB to 110 dB adjustable in selectable steps 0.1 dB, 1 dB, 2dB and 6dB
Transducer ConnectionsBNC or LEMO

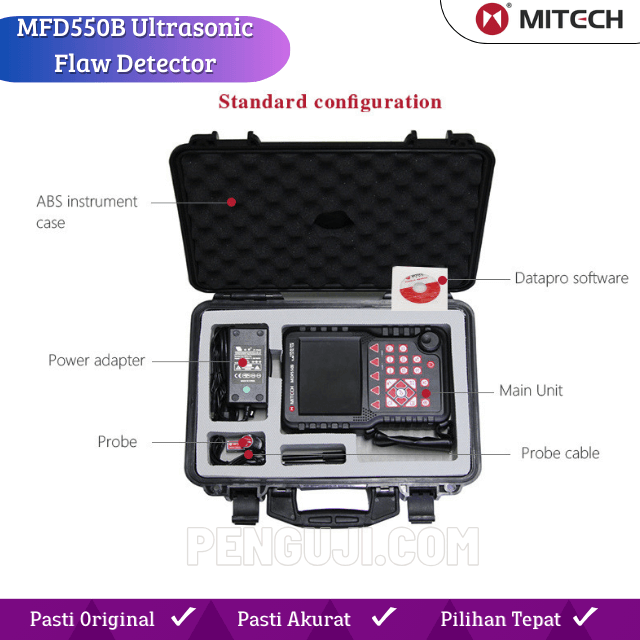

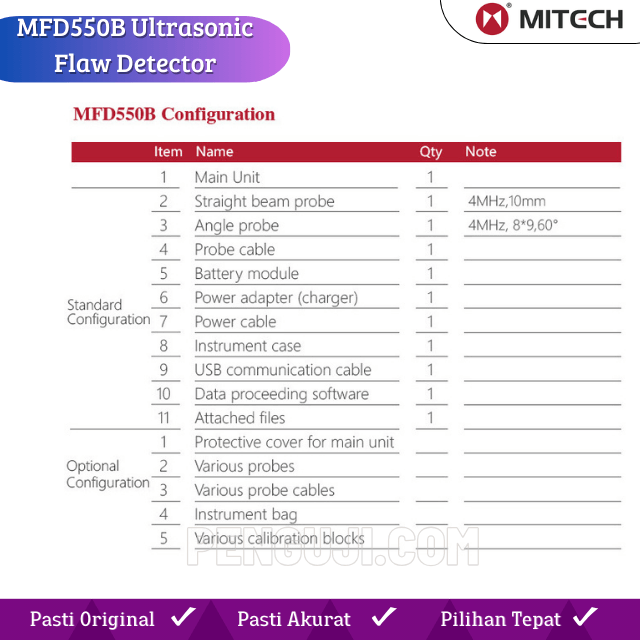

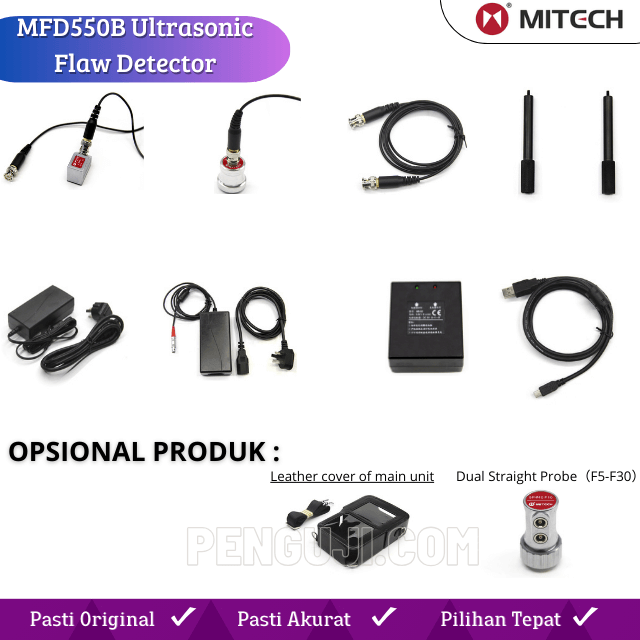

Opsional Produk



B Series Power Adapter
B Series Power Adapter of Mitech Ultrasonic flaw detector, the standard configuration of B series products with 9V voltage and 4A current, It is used for instrument charging. During charging, it will produce the constant voltage which can effectively protect the instrument, easy to use, safe and reliable. This instrument is only limited to the use of our company’s special battery pack and power adapter (charger), otherwise it may cause damage to the instrument.

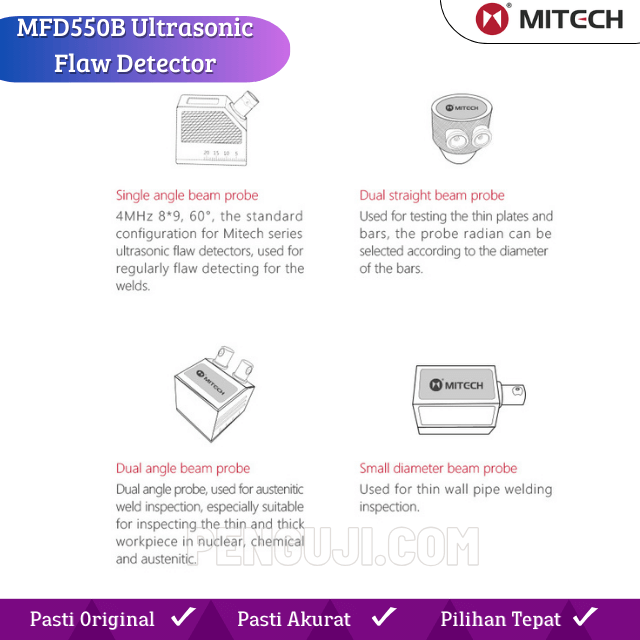

Straight Probe
Mitech standard Straight Probe with the parameters of 4MHz, 10mm is the standard configuration of Mitech series ultrasonic flaw detectors. It is mainly composed of the piezoelectric crystal, damping block and protective film. The ultrasonic wave is emitted from the piezoelectric crystal, through the protective film and couplant enter into the measured workpiece. So for the straight probe, the actual distance of ultrasonic transmission is equal to the workpiece thickness plus protective film and couplant. So the straight probe should be calibrated before using to remove the distance between the protective film and the couplant to reduce the error caused by them and improve the measurement accuracy. The Straight Beam Probe is suitable for flaw detecting of larger parts with various shapes like forgings, castings and so on.

Angle Probe
Mitech standard Ultrasonic flaw detector Angle Probe with the parameters of 4MHz 8*9, 60°is the standard configuration. It is mainly composed of the piezoelectric crystal, damping block and wedge. The ultrasonic wave emitted from the crystal, through the wedge, it is converted to the transverse wave, and then incident to the measured workpiece. The wedge is made of organic glass, which can realize the waveform transformation. In order to avoid errors in calculating the defect distance, before using the angle probe, we need to calibrate its P-delay, angle and forefront. Through calibration, this part of the error can be automatically subtracted, thus improving the measurement accuracy .The Angle Beam Probe is suitable for normal flaw detecting like welds.

Single Probe Cable
The single cable for Mitech ultrasonic flaw detector, with standard length of about 20cmm, BNC/LEMO-LEMO00 probe cable is the standard configuration of the instrument, used for connecting the main unit with the probe.

Battery Module MB-02
Mitech B series products of Ultrasonic flaw detector have internal rechargeable Li-ion battery pack rated 7.2V at 8800 mAh,is the standard configuration.When using ,don’t disassemble ,and only for supplied charger ,otherwise ,the battery will be damaged .If it’s not used for a long time, be sure to regularly charge and discharge(about once a month), so as to avoid failure.

Power Cable
Power Cable of Mitech Ultrasonic flaw detector with length about 140cm, it is used for the connection between the main unit and power adapter. There are GB standard power cable, European standard power cable, British standard power cable, the United States power cable for selection.

ABS Instrument Case
The ABS instrument case for Mitech Ultrasonic flaw detector with length of 42cm, width of 30cm, height of 8.5cm, designed with ABS engineering plastic, It has excellent performance like waterproof, shockproof, excellent heat resistance and low temperature resistance. It can effectively prevent oil, dust and corrosion in harsh environment. Its size in line with the standards for aviation and train carrying (capable of putting under the seat and on the luggage rack), it is safe, reliable and stable.

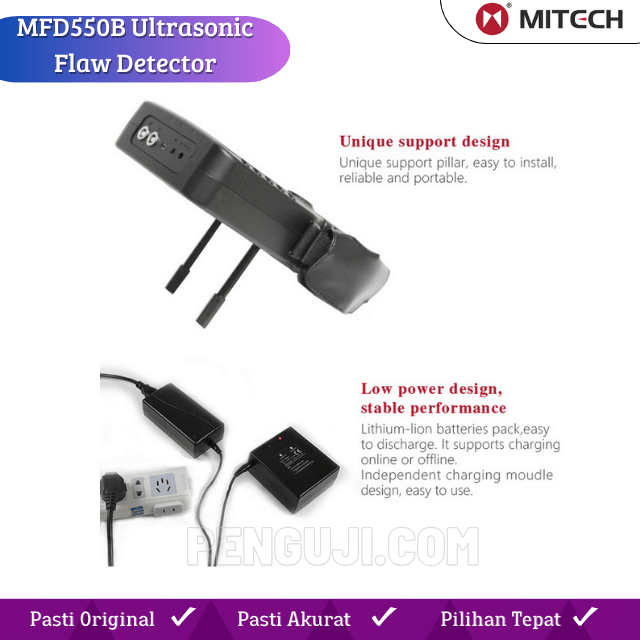

Support Pillar
The B seris support pillar, the standard configuration for MFD B series products, with length of 9.5cm, it’s used to support the instrument.

Data processing software
Data Pro Software, the standard configuration of Mitech ultrasonic flaw detector, which has the functions of data management, graphic display, parameter setting, report printing, file management and so on. It is suitable for storing and managing the non-destructive flaw detecting report. With the analysis results provided by the software, it can make enterprise quality control more scientific basis and higher traceability. Improving the quality of enterprise information management level is the effectively guarantee for enterprise analysis the product qualification rate and improve the quality monitor. The software can also be used as effective tools in scientific research units related with metal materials, manufacturing plants, universities and other departments engaged in theoretical teaching, experimental analysis and basic scientific research

USB Communication Cable
The USB Communication Cable of Mitech Ultrasonic flaw detector, with length about 150cm, it is used for connecting the instrument with PC to realize the application of communicating with PC, analyzing and storing the data as well as printing the inspection reports.

Attached files
The Mitechs Ultrasonic flaw detector with customized packing documents has included product certificate, warranty card, product manual and packing list. The packing documents had used the special printed paper. The manual is with graphic design, beautiful, easy to understand, easy to save for a long time.
