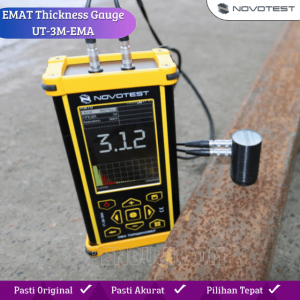

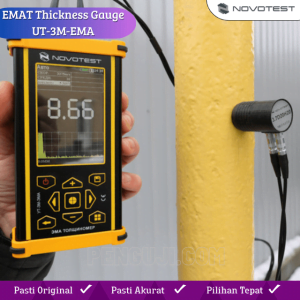

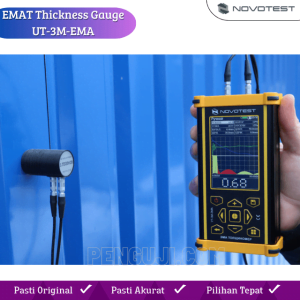

EMAT Thickness Gauge NOVOTEST UT-3M-EMA

SKU

UT-3M-EMANOVO

Brand

Kategori

Tag

Aplikasi

Parameter

Elemen

Add to quote

Pengukur Ketebalan EMAT NOVOTEST UT-3M-EMA atau Alat Ukur Ketebalan EMAT NOVOTEST UT-3M-EMA adalah pengembangan baru dari perusahaan NOVOTEST, yang akan memungkinkan pengguna kami untuk menyelesaikan tidak hanya tugas-tugas standar pengujian ketebalan produk logam, tetapi juga melakukan pengujian dalam kasus di mana metode tradisional seperti piezo-ultrasonik, laser-optik, sinar-X, mekanis, dll. yang tidak dapat digunakan.

Teknologi Elektromagnetik-Akustik (EMA) untuk mengukur ketebalan didasarkan pada pengeksitasi gelombang ultrasonik dalam material oleh perangkat probe generator, dan memantau waktu perjalanan gelombang ultrasonik dalam material. Jadi, teknologinya mirip dengan metode piezo-ultrasonik yang paling umum, namun alat ukur ketebalan EMAT NOVOTEST UT-3M-EMA memiliki beberapa keunggulan:

PENGUKURAN TANPA KONTAK

Alat ukur ketebalan elektromagnetik-akustik memungkinkan pengguna untuk mengukur ketebalan produk logam dengan akses satu arah tanpa menggunakan penghubung melalui celah yang substansial (hingga 6 mm). Ini secara signifikan mengurangi material dan kesulitan dalam proses pengukuran.

PENGUKURAN MELLUI PERMUKAAN TERLAPIS, TEROKSIDASI, ATAU BERMINYAK

Teknologi EMA menghasilkan gelombang langsung dalam material (ferromagnetik dan paramagnetik), sehingga memungkinkan pengukuran dilakukan di bawah lapisan atau dengan permukaan yang kurang persiapan, yang mungkin tidak dapat dilakukan dengan metode tradisional.

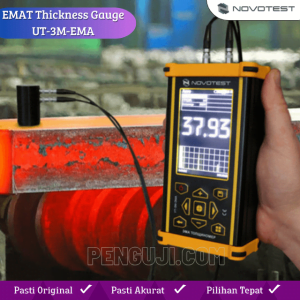

SELIDIKI SUHU TINGGI

Alat Ukur Ketebalan EMAT NOVOTEST UT-3M-EMA dapat dilengkapi dengan probe untuk digunakan pada permukaan yang dipanaskan hingga suhu 600 °C, yang menjadikan perangkat ini menjadi solusi terbaik, dan dalam beberapa kasus, satu-satunya solusi yang mungkin.

JANGKAUAN PENGUKURAN

Keuntungan signifikan dibandingkan pesaing adalah jarak ketebalan yang diukur. Alat Ukur Ketebalan EMAT NOVOTEST UT-3M-EMA memungkinkan pengukuran dinding mulai dari 0,6 mm hingga lebih dari 300 mm, tergantung pada probe yang digunakan.

EKSEKUSI ALAT UKUR KETEBALAN

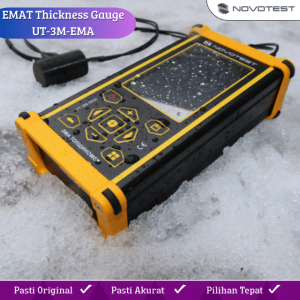

Alat Ukur Ketebalan EMAT NOVOTEST UT-3M-EMA dibuat dalam casing logam yang tahan lama dan ringan. Dengan pesanan khusus, alat ukur ketebalan dapat dibuat dalam desain tahan debu dan air (IP65). Alat ukur ketebalan dilengkapi dengan baterai lithium-ion berkapasitas tinggi, yang memungkinkan umur baterai yang lama. Dengan pesanan khusus, kapasitas baterai dapat ditingkatkan lebih lanjut, yang memungkinkan pengguna untuk beroperasi hingga 30 jam dari satu pengisian baterai.

MODE OPERASI OTOMATIS DAN BERBAGAI JENIS tampilan SINYAL

Alat Ukur Ketebalan EMAT NOVOTEST UT-3M-EMA menerapkan mode operasi unik – perangkat secara otomatis menganalisis sinyal yang diukur, memilih metode pengukuran yang diperlukan, mengatur parameter jalur penerimaan, dan menampilkan ketebalan yang diukur pada layar perangkat. Bahkan pengguna yang tidak mahir dengan mode ini akan dapat mengukur dengan akurat dan cepat ketebalan berbagai struktur dan produk logam.

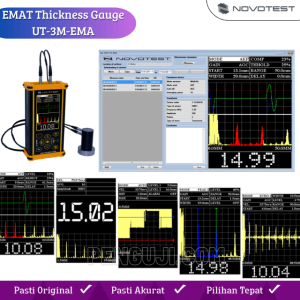

Secara default, sinyal dalam perangkat ditampilkan seperti A-scan, dan mode operasi yang tersedia memungkinkan operator untuk memancarkan sinyal menggunakan metode yang berbeda (PEAK-PEAK, FRONT, ECHO, ECHO-ECHO). Mode B-scan juga diimplementasikan dalam alat ukur ketebalan ini, yang memungkinkan pengguna mendapatkan profil produk seperti gambar, yang mudah dipahami. Dengan menggunakan kereta khusus untuk probe, menjadi mungkin untuk memindai objek yang lebih besar dan mendapatkan profil ketebalan.

Selain itu, Alat Ukur Ketebalan EMAT NOVOTEST UT-3M-EMA dilengkapi dengan perangkat lunak khusus untuk beroperasi dengan arsip perangkat, dan transfer data selanjutnya untuk pemrosesan dalam format yang nyaman.

Spesifikasi

Kisaran pengukuran ketebalan untuk baja, mm0.6…300.0 (tergantung pada jenis probe dan karakteristik objek)
Ketebalan lapisan atau kisaran celah udara, mmhingga 6 (tergantung pada karakteristik objek)
Rentang pengukuran suhu probe, ° C:

  • Pemeriksaan standar
  • Pemeriksaan suhu tinggi
  • -20 hingga +50 °C
  • -20 hingga +250 ° C
    (tergantung pada kondisi dan pengukuran serta siklus pendinginan – hingga +500-600 ° C)
Unit pengukuran
  • mm
  • inci
  • detik
Resolusi, mm0,01
Jenis gelombang ultrasonikmelintang
Rentang penguatan manual, dB30-100
Rentang penyesuaian kecepatan ultrasonik, m/s1000-9999
Sinyal rata-rata frekuensi1-128
Mode pengoperasian
  • Pemindaian A
  • B-scan
  • Modus kontrol
Metode pengukuran
  • Fungsi autokorelasi (ACF)
  • Gema
  • Gema Gema (Gema Ganda)
  • Puncak puncak
  • Depan
Menampilkan3,5 inci 320*480
Bahasa Menu
  • Bahasa inggris
  • Orang Ukraina
  • Rusia

*bahasa tambahan tersedia berdasarkan permintaan

Standar
  • ASTM E797
  • ISO 16809:2017
  • EN 14127
  • EN15317
  • EN12668-1
Berat unit elektronik, tidak lebih, kg0,5
Dimensi (P x L x T)165x90x50mm
Sumber Daya listrikBaterai Li-ion bawaan
Waktu kerja terus menerus, tidak kurang dari, h8
Kisaran suhu pengoperasian unit elektronik, °C-20 hingga +50

Opsional Produk

  • Berbagai jenis probe EMAT
  • EMAT Probe suhu tinggi (hingga 600° C)
  • Gagang untuk probe suhu tinggi EMAT (panjang 300, 450, atau 600 mm)
  • 2 Lemo 00 – 2 Lemo 00 Kabel tahan suhu tinggi
  • Troli pemindaian untuk probe EMAT standar
  • Kantong Dengan Tali untuk unit elektronik
  • Blok kalibrasi

Standard Produk

  • Satuan elektronik
  • pemeriksaan EMAT
  • Kabel (2 Lemo 00 – 2 Lemo 00)
  • Blok kalibrasi
  • kabel USB
  • Pengisi daya
  • Sertifikat kalibrasi
  • Operasi manual
  • Kasus
