Defelsko Certified Coated Metal Plates & Certified Polystyrene Blocks

Add to quote

Defelsko Certified Coated Metal Plates & Certified Polystyrene Blocks ~ Pelat logam berlapis bersertifikat dan blok polistirena adalah pilihan ideal untuk memverifikasi akurasi dan operasi alat pengukur ketebalan lapisan, serta merupakan komponen penting dalam memenuhi persyaratan kontrol kualitas ISO dan internal perusahaan. Banyak organisasi yang menuntut verifikasi akurasi alat pengukur di lokasi uji setiap kali alat pengukur ketebalan lapisan digunakan dan pada interval yang sering selama penggunaan. Sangat cocok untuk tujuan ini, standar ketebalan lapisan yang bersertifikat dari DeFelsko memiliki nilai pengukuran yang dapat ditelusuri hingga Lembaga Metrologi Nasional.

  • Digunakan untuk memverifikasi akurasi dan operasi alat pengukur ketebalan lapisan tipe 1 (mekanik) dan tipe 2 (elektronik) yang menggunakan metode magnetik, eddy-current, atau ultrasonik.
  • Ideal digunakan di laboratorium kalibrasi, lapangan, atau lantai pabrik.
  • Standar dengan substrat baja atau aluminium terdiri dari 4 pelat yang dipasang dalam pembungkus pelindung.
  • Standar ketebalan polistirena terdiri dari 4 blok yang disertakan dalam kotak penyimpanan akrilik yang kokoh.
  • Diberi nomor seri secara individu untuk jejak balik ke NIST atau PTB – termasuk Sertifikat Kalibrasi.
  • Bersertifikat dan diberi label dalam satuan Metrik dan Imperial.
  • Plat Nol tersedia baik untuk Certified Coated Metal Plates maupun Certified Polystyrene Blocks.

Spesifikasi & Panduan Pemesanan Certified Coated Metal Plates Pilih Standar yang paling mendekati rentang pengukuran alat pengukur Anda.

Beli Produk Defelsko Certified Coated Metal Plates & Certified Polystyrene Blocks di penguji.com untuk dapatkan support teknis di Indonesia. Langkah awal untuk bersama visi kami

” Bersama Pengguna untuk pengguna”.

Certified Coated Metal Plates

Order CodeIdeal for

Approximate Thickness







Coating / SubstrateAccuracy
Plate 1Plate 2Plate 3Plate 4
S1PosiTector 6000 F, FS, FRS, FN, FNS, FNRS, FXS*, FNDS

PosiTest F & FM



075 μm
3 mils
250 μm
10 mils
1500 μm
60 mils
Epoxy on Steel
(Ferrous)
± 0.43 μm

± 0.017 mil



S2PosiTector 6000 F0S, F45S, F90S, F90ES

PosiTest DFT Ferrous & Combo



075 μm
3 mils
250 μm
10 mils
1000 μm
40 mils
S3PosiTest G & GM

PosiPen



 15 μm
0.6 mils
40 μm
1.6 mils
100 μm
4 mils
S4PosiTector 6000 FXS*075 μm
3 mils
1000 μm
40 mils
1900 μm
75 mils
A1PosiTector 6000 N, NS, NRS, FN, FNS, FNRS, FNDS



075 μm
3 mils
250 μm
10 mils
1500 μm
60 mils
Epoxy on Aluminum
(Non-Ferrous)
± 0.43 μm

± 0.017 mil



A2PosiTector 6000 NAS, N0S, N45S, N90S

PosiTest DFT Combo



075 μm
3 mils
250 μm
10 mils
500 μm
20 mils
A3PosiTector 200, 200B75 μm
3 mils
125 μm
5 mils
250 μm
10 mils
500 μm
20 mils
*PosiTector FXS probes with  a range of 0-1500 um (0-60 mils) and Serial Numbers <361485 should use the S1 Standard.
‍All certified standards are supplied with a Certificate of Calibration traceable to NIST or PTB.
Plate Diameter: 38 mm (1.5") Measurement Diameter: 25 mm (1")

Certified Polystyrene Blocks

Blok Polistirena Bersertifikat Pilih Standar yang paling mendekati rentang pengukuran alat pengukur Anda.

Order CodeIdeal ForApproximate Thickness



Accuracy
Block 1Block 2Block 3Block 4
P1PosiTector 6000 FT, FTS, NTS, FNTS, FTRS

PosiTector 200 D



375 μm
15 mils
2 mm
80 mils
4.5 mm
185 mils
6.5 mm
250 mils
± (2.5 μm + 0.05% of thickness)



± (0.1 mil + 0.05% of thickness)

P2PosiTector 6000 FJS2.5 mm
100 mils
6.5 mm
250 mils
13 mm
500 mils
19 mm
750 mils
P3375 μm
15 mils
1.5 mm
60 mils
2.5 mm
100 mils
4.5 mm
185 mils
P41.5 mm
60 mils
2.5 mm
100 mils
4.5 mm
185 mils
6.5 mm
250 mils
P5PosiTector 6000 FKS, NKS1.5 mm
60 mils
2.5 mm
100 mils
6.5 mm
250 mils
12 mm
480 mils
P6PosiTector 200 C375 μm
15 mils
1.5 mm
60 mils
2.5 mm
100 mils
3 mm
125 mils
P7PosiTector 6000 FHXS1.5 mm
60 mils
4.5 mm
185 mils
6.5 mm
250 mils
9.5 mm
375 mils
P8PosiTector 6000 FNGS, FLS13 mm
500 mils
13 mm
500 mils
13 mm
500 mils
19 mm
750 mils
All certified standards are supplied with a Certificate of Calibration traceable to NIST or PTB.
P1-P7 Blocks: 38 x 70 mm (1.5" x 2.75")   P8 Blocks: 76 x 76 mm (3.0" x 3.0")

Plastic Shims

Shim Plastik Certified Plastic Shims (foil) menyediakan alternatif ekonomis dibandingkan dengan pelat logam berlapis. Mereka memiliki tingkat akurasi yang lebih rendah sekitar ±2 µm (±0.08 mil). Alat ukur ketebalan lapisan dapat mengukur ketebalan shim ketika diletakkan di atas permukaan logam yang halus (zero plate).

Non-Certified Plastic Shims (foil) memberikan pemeriksaan operasional cepat pada alat dan memungkinkan pengguna untuk melakukan pengukuran praktik ketika diletakkan di atas logam.

Sebagai alternatif, mereka dapat diletakkan di atas substrat logam yang tidak dilapisi. Mereka tidak cocok digunakan dengan alat ukur gaya tarik magnetik.

Kegunaan :

  • Mensimulasikan lapisan pada material atau bentuk substrat tertentu. Performa alat dapat dengan mudah diverifikasi secara berkala sesuai yang dibutuhkan oleh beberapa metode uji internasional.
  • Digunakan dengan semua jenis alat ukur ketebalan lapisan elektronik Tipe 2.
  • Melindungi probe dari kerusakan atau keausan prematur ketika diletakkan di atas permukaan panas atau abrasif.
  • Dapat diletakkan di atas film lapisan yang lunak atau lengket untuk mendapatkan pengukuran ketebalan tanpa probe alat menekan film lapisan. Dimensi: 3 x 8 cm (1 x 3 inci)

Spesifikasi & Panduan Pemesanan

Certified Plastic Shims

  1. Shim bersertifikat memberikan alternatif ekonomis untuk Coated Metal Plates tetapi memiliki tingkat akurasi yang lebih rendah.
  2. Setiap shim dikemas dalam sarung pelindung.
  3. Sertifikat Kalibrasi yang menunjukkan jejak ke PTB disertakan dengan setiap shim atau set shim.
  4. Bersertifikat dan berlabel dalam unit Metrik dan Imperial.

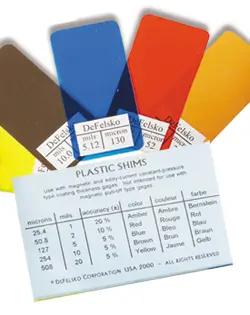

Non-Certified Plastic Shims

  1. Memberikan pemeriksaan operasional cepat pada alat dengan memungkinkan pengguna melakukan pengukuran praktik.
  2. Dapat digunakan untuk melindungi probe saat mengukur pada permukaan yang lengket, kasar, atau panas.
  3. Berlabel dalam unit Metrik dan Imperial.

Catatan: Meskipun DeFelsko memeriksa plastic shims yang tidak bersertifikat untuk memastikan mereka sesuai dengan akurasi yang dinyatakan, mereka tidak dapat ditelusuri ke standar nasional atau internasional manapun

Certified Plastic Shims



Order CodeApproximate
Thickness
ColorAccuracy
CS125 μm (1 mil)



Orange



±2 μm
(±0.08 mil)
CS250 μm (2 mil)



Red
CS375 μm (3 mil)



Green



CS5125 μm (5 mil)



Blue
CS10250 μm (10 mil)



Brown



CS20500 μm (20 mil)



Yellow



CS401000 μm (40 mil)



White
CS601500 μm (60 mil)



Black
CSSComplete set of 8
Non-Certified Plastic Shims



25 μm (1 mil)



Orange



± 20%
50 μm (2 mil)



Red± 10%



125 μm (5 mil)



Blue± 5%



250 μm (10 mil)



Brown



500 μm (20 mil)



Yellow




Zero Plates

Apa kegunaan plat nol?

Digunakan dengan Standar Metal Berlapis Bersertifikat
Standar Metal Berlapis untuk alat ukur gaya tarik magnetik dan arus eddy biasanya mencakup plat nol yang tidak dilapisi. Pengukuran pertama dilakukan pada plat nol untuk memastikan bahwa alat ukur mengukur nol dengan benar. Jika tidak, alat ukur elektronik biasanya dapat diatur ke “0” pada plat nol. Setelah penyesuaian ini dilakukan, alat ukur seharusnya mengukur dalam toleransi pada standar yang dilapisi.

Digunakan dengan plastic shims dan blok polistiren bersertifikat dan non-sertifikat
Plat nol menyediakan dasar yang nyaman di mana plastic shims dan blok polistiren dapat diletakkan untuk tujuan verifikasi. Periksa nol, sesuaikan ke “0” jika perlu, lalu letakkan shim/blok di atas plat nol dan ukur.

Digunakan sebagai dasar untuk bahan tanpa substrat
Plat nol dapat digunakan untuk menyediakan substrat di tempat yang tidak ada. Lembaran besar bahan seperti kertas, plastik, kain, dan karet dapat diukur dengan alat ukur ketebalan lapisan dengan meletakkan bahan di atas plat nol. Ini berguna ketika item yang diukur terlalu besar untuk diakses dengan mikrometer atau perangkat lainnya. Sebagai contoh, industri sablon menggunakan plat nol untuk mengukur ketebalan “substrat” yang dicetak.

Dengan plat nol, kemudahan pengukuran menjadi lebih dari sekadar tugas rutin. Ini adalah mitra setia dalam memastikan ketepatan dan akurasi, seperti teman yang selalu siap membantu dalam setiap langkah pengukuran.

Zero Plates are available as uncoated precision machined steel or aluminum (6061-T6) in a variety of plate sizes.

Order CodeIdeal for



Type



Plate Size



STDZSTL



PosiTector 6000 F, FS, FRS, FN, FNS, FNRS, FXS, FNDS, F microprobes

PosiTest DFT Ferrous Combo



SteelSmall Disk
Diameter: 38 mm (1.5″)
STDZALM



PosiTector 6000 N, NS, NAS, NRS, FN, FNS, FNRS, FNDS, N microprobes

PosiTest DFT Combo



Aluminum



Small Disk
Diameter: 38 mm (1.5″)
STDZSTLM



PosiTector 6000 FT, FTS, FTRS, FNTS, FKS, FHXS probesSteelMedium Square
100 mm x 100 mm x 6 mm
(4″ x 4″ x 0.25″)
STDZALMM



PosiTector 6000 FNTS, NKS probesAluminum



Medium Square
100 mm x 100 mm x 6 mm
(4″ x 4″ x 0.25″)
STDZSTLL



PosiTector 6000 FLS, FJS, FNGS probes



SteelLarge Square
180 mm x 180 mm x 6 mm
(7″ x 7″ x 0.25″)

Beli Produk Defelsko Certified Coated Metal Plates & Certified Polystyrene Blocks di penguji.com untuk dapatkan support teknis di Indonesia. Langkah awal untuk bersama visi kami

” Bersama Pengguna untuk pengguna”.

Weight0,4 kg
