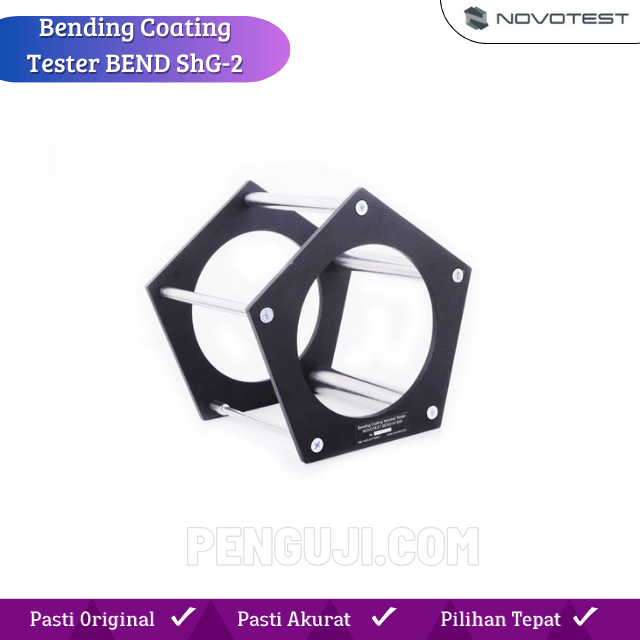

Bending Coating Tester NOVOTEST BEND ShG-2

standar ISO 1519-73

SKU: ShG-2 Category: Tags: ,

Bending Coating Tester NOVOTEST BEND ShG-2 digunakan untuk mengukur elastisitas dan kekuatan lentur pelapisan dengan cara memutar sampel yang diuji pada seperangkat batang silinder yang memiliki diameter antara 6 mm hingga 25 mm. Alat ini mematuhi standar ISO 1519-73 dan digunakan untuk pelapisan material serta menetapkan metode definisi elastisitas film saat dilakukan uji lentur.

Metode ini melibatkan penentuan diameter minimal batang logam silinder, setelah ditekuk di sekitarnya, pelapisan pada pelat logam berlapis cat, baik berlapis tunggal maupun berlapis ganda, tidak mengalami kerusakan mekanis atau delaminasi film cat (ISO 1519, DIN 53 152).

Penggunaan Alat Bending Coating Tester NOVOTEST BEND ShG-2 :

Disarankan menggunakan plat timah berlapis cat untuk pengujian.

Plat timah harus memiliki permukaan yang halus tanpa lubang, bercak karat, dan kotoran.

Sampel pengujian berupa pelat persegi panjang dengan panjang 100 – 150 mm dan lebar 20 – 50 mm, yang terbuat dari lembaran timah hitam berlapis 0,25 – 0,32 mm, atau lembaran dan strip aluminium berketebalan 0,25 – 0,30 mm, dengan film cat berlapis tunggal atau berlapis ganda.

Metode pengaplikasian cat pada bahan, ketebalan film, jumlah lapisan, kondisi, waktu pengeringan, dan paparan film sebelum pengujian, harus dijelaskan dalam spesifikasi dan dokumentasi teknis material uji.

Sebelum menguji, sampel harus menahan kondisi yang sesuai dengan yang dijelaskan dalam spesifikasi dan dokumentasi teknis material uji.

Waktu dan tingkat pengeringan ditentukan sesuai dengan ISO 1519, DIN 53 152. Nilai ketebalan film cat yang diuji pada pelat dapat diukur dengan alat pengukur ketebalan pelapisan, seperti Coating Thickness Gauge NOVOTEST TP-1M.

Plat timah (sisi berlapis keluar) ditempatkan pada batang dengan diameter maksimum (25 mm), ditekan dengan kuat ke batang, dan ditekuk dengan halus dalam waktu 1 – 2 detik hingga 180 ° mengelilingi batang. Setelah itu, lapisan pelapisan di tempat tekukannya dianalisis menggunakan kaca pembesar dengan pembesaran 4 kali lipat untuk mencari retakan dan delaminasi.

Jika tidak ditemukan cacat, pengguna harus terus menekuk plat, tetapi setiap kali di lokasi yang berbeda, berturut-turut dari diameter batang yang lebih besar ke lebih kecil, hingga ditemukan cacat yang disebutkan di atas.

Jika spesifikasi dan dokumentasi teknis untuk material pelapisan menetapkan nilai elastisitas (diameter batang), pengujian dilakukan hanya dengan menggunakan batang berdiameter ini.

Hasilnya adalah diameter minimal batang dalam milimeter yang tidak menyebabkan kerusakan saat diuji pada film cat.

Penilaian nilai elastisitas film melalui pengujian lentur pada batang logam memerlukan tiga uji pelat pada batang yang sama.

Keuntungan:

Desain yang sederhana dan handal.

Weight3,5 kg
Dimensions25 × 26 × 20 cm

Spesifikasi

Measurement rangefrom 6 mm to 25 mm
Length of the test rod155 mm
Diameters of cylindrical test rods6mm, 9 mm, 12 mm, 19 mm, 25 mm
The material of cylinder rodssteel
Package weight3.5 kg
Package dimensions26*25*20 cm

Opsional Produk

We can produce the other diameters and length of test rods according to user requirements.

Standard Produk

  • Instrument
  • Operating manual
  • Package
