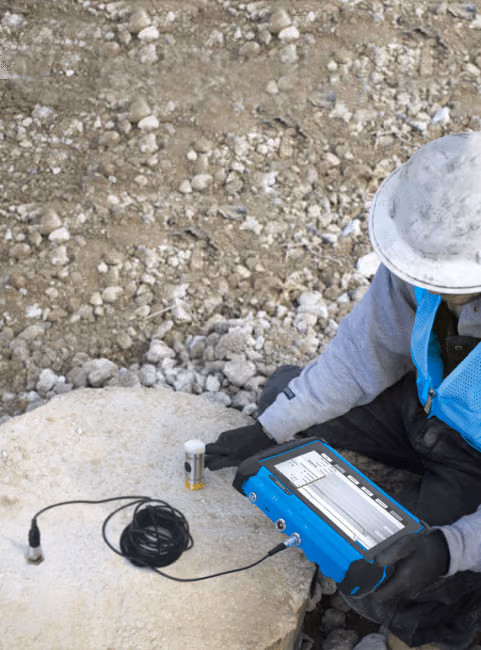

Alat Uji Keretakan & Panjang Tiang Fondasi Pile Integrity Tester PIT8300

Solusi Modern untuk Pengujian Integritas Tiang Fondasi Secara Cepat, Akurat, dan Efisien

Ketika sebuah proyek konstruksi memasuki tahap pembangunan fondasi, kualitas tiang pancang menjadi salah satu faktor yang sangat menentukan kekuatan dan umur layanan bangunan. Kerusakan pada tiang fondasi seperti retak, penyempitan penampang, segregasi beton, honeycomb, necking, hingga patahan internal sering kali tidak terlihat dari permukaan. Jika kondisi tersebut tidak terdeteksi sejak awal, risiko kegagalan struktur dapat meningkat dan menimbulkan kerugian yang sangat besar.

Untuk memastikan kualitas fondasi sesuai dengan spesifikasi perencanaan, diperlukan metode pengujian yang cepat, non-destruktif, dan memiliki tingkat akurasi tinggi. Salah satu solusi yang banyak digunakan oleh konsultan geoteknik, kontraktor, laboratorium pengujian, hingga instansi pemerintahan adalah Pile Integrity Tester PIT8300.

PIT8300 merupakan alat uji integritas tiang fondasi berbasis metode Low Strain Reflection Wave yang dirancang untuk mengevaluasi kondisi internal tiang beton tanpa merusak struktur yang diuji. Instrumen digital dan portabel ini mampu membantu pengguna mendeteksi keberadaan cacat pada tiang sekaligus menentukan lokasi indikasi kerusakan secara cepat dan akurat.

Apa Itu Pile Integrity Tester PIT8300?

PIT8300 Low Strain Pile Integrity Tester adalah instrumen pengujian integritas tiang fondasi yang diproduksi untuk melakukan inspeksi kualitas tiang beton menggunakan metode gelombang refleksi regangan rendah (Low Strain Reflection Wave Method).

Prinsip kerja alat ini cukup sederhana namun sangat efektif. Sebuah pukulan ringan diberikan pada kepala tiang menggunakan hammer khusus. Gelombang yang dihasilkan akan merambat sepanjang badan tiang dan dipantulkan kembali ketika menemukan perubahan impedansi material, seperti retakan, penyempitan, rongga, perubahan diameter, atau ujung tiang.

Sensor accelerometer berpresisi tinggi akan menangkap gelombang pantul tersebut, kemudian sistem elektronik PIT8300 melakukan analisis sinyal untuk menampilkan kondisi aktual tiang fondasi.

Metode ini memungkinkan pengguna memperoleh informasi mengenai:

• Integritas struktur tiang beton.
• Indikasi keretakan internal.
• Lokasi cacat atau anomali pada tiang.
• Perubahan penampang tiang.
• Estimasi panjang tiang.
• Kualitas pelaksanaan konstruksi pondasi.

Karena bersifat non-destruktif, pengujian dapat dilakukan tanpa merusak tiang yang telah terpasang.

Keunggulan Utama PIT8300 Low Strain Pile Integrity Tester

1. Akuisisi Data Presisi Tinggi 24-bit

Salah satu keunggulan terbesar PIT8300 adalah penggunaan sistem akuisisi data A/D Converter 24-bit yang mampu menangkap sinyal dengan resolusi sangat tinggi.

Teknologi ini memungkinkan alat mendeteksi perubahan gelombang yang sangat kecil sehingga hasil pengujian menjadi lebih akurat dan dapat diandalkan. Gelombang pantul yang diperoleh tampil lebih jelas dengan tingkat distorsi yang minimal.

Kemampuan ini sangat penting terutama ketika melakukan pengujian pada tiang panjang atau tiang yang berada pada kondisi tanah kompleks.

2. Metode Low Strain Reflection Wave yang Terbukti Efektif

Metode Low Strain telah digunakan secara luas dalam industri konstruksi dan geoteknik untuk mengevaluasi integritas tiang fondasi.

Keuntungan metode ini meliputi:

• Pengujian cepat.
• Tidak merusak struktur.
• Biaya operasional rendah.
• Dapat digunakan pada berbagai jenis tiang beton.
• Hasil dapat diperoleh secara langsung di lapangan.

Dengan teknologi ini, pengguna dapat melakukan inspeksi dalam jumlah besar dengan efisiensi tinggi.

3. Layar LCD Warna 8 Inci Resolusi Tinggi

PIT8300 dilengkapi layar LCD berwarna berukuran 8 inci dengan resolusi 1280 × 800 piksel.

Tampilan yang besar dan tajam memudahkan operator dalam:

• Melihat bentuk gelombang.
• Membandingkan hasil pengujian.
• Melakukan analisis lapangan.
• Mengidentifikasi anomali secara visual.

Visualisasi data yang baik membantu mengurangi kesalahan interpretasi selama proses pengujian.

4. Pemrosesan Sinyal Real-Time

PIT8300 mampu melakukan pengolahan sinyal secara langsung saat pengujian berlangsung.

Beberapa fungsi analisis yang tersedia antara lain:

• Smoothing
• Integration
• Filtering
• Linear amplification.
• Exponential amplification.

Dengan pemrosesan real-time ini, operator dapat segera mengevaluasi kualitas sinyal tanpa harus menunggu proses analisis lanjutan di komputer.

5. Sistem Pengurangan Noise yang Cerdas

Lingkungan lapangan sering kali menghasilkan gangguan sinyal atau noise yang dapat mempengaruhi kualitas hasil pengukuran.

Untuk mengatasi kondisi tersebut, PIT8300 menyediakan fitur:

• Signal Overlay.
• Signal Averaging.
• Noise Reduction.

Fitur ini membantu menghasilkan data yang lebih bersih dan lebih representatif terhadap kondisi aktual tiang fondasi.

6. Tampilan Multi Hammer Waveform

Berbeda dengan alat konvensional, PIT8300 mampu menampilkan beberapa hasil pukulan hammer dalam satu tampilan layar.

Keuntungan fitur ini meliputi:

• Memudahkan perbandingan sinyal.
• Mempercepat validasi data.
• Mengidentifikasi sinyal abnormal.
• Meningkatkan efisiensi pengujian.

Sistem juga mampu mendeteksi sinyal yang tidak valid secara otomatis sehingga hanya data berkualitas yang digunakan untuk analisis.

7. Desain Kokoh untuk Pengujian Lapangan

PIT8300 dirancang khusus untuk lingkungan konstruksi yang menantang.

Fitur fisik yang mendukung antara lain:

• Tahan air.
• Tahan benturan.
• Dual-material injection molding.
• Struktur ergonomis.
• Bobot ringan hanya 1,5 kg.

Dengan desain ini, alat tetap andal digunakan pada proyek gedung bertingkat, jembatan, pelabuhan, bendungan, maupun infrastruktur jalan raya.

8. Penyimpanan Internal Kapasitas Besar

PIT8300 memiliki memori internal sebesar 16 GB yang memungkinkan penyimpanan data pengujian dalam jumlah besar.

Seluruh data proyek dapat disimpan secara sistematis berdasarkan:

• Nama proyek.
• Lokasi pengujian.
• Nomor tiang.
• Tanggal pengujian.

Data juga dapat dipindahkan dengan mudah menggunakan USB Flash Drive.

9. Baterai Lithium dengan Daya Tahan Lama

Alat ini menggunakan baterai lithium rechargeable yang dapat dilepas dan mampu bekerja lebih dari 8 jam dalam sekali pengisian.

Keunggulan ini sangat membantu saat melakukan pengujian di lokasi proyek yang memiliki keterbatasan sumber listrik.

Spesifikasi Teknis PIT8300

Parameter	Spesifikasi
Model	PIT8300 Low Strain Pile Integrity Tester
Display	LCD Warna 8 Inci
Resolusi	1280 × 800 Pixels
Storage	16 GB Internal Memory
A/D Accuracy	24 Bit
Sampling Interval	1 – 1000 μs
Sampling Length	1024, 2048, 4096, 8192
Sensor	Accelerometer
Sensor Range	50 g
Trigger Mode	Signal Triggering
Channel	2 Channel
Transfer Data	USB Flash Drive
Power Supply	Rechargeable Lithium Battery
Operating Time	> 8 Jam
Operating Temperature	-10°C hingga 50°C
Humidity	≤ 90% RH
Dimensi	258 × 188 × 52 mm
Berat	1,5 kg

Aplikasi Penggunaan PIT8300

PIT8300 banyak digunakan pada berbagai sektor konstruksi dan geoteknik, antara lain:

• Proyek gedung bertingkat.
• Jembatan dan flyover.
• Pelabuhan dan dermaga.
• Infrastruktur jalan tol.
• Bendungan dan tanggul.
• Kawasan industri.
• Proyek energi dan pembangkit listrik.
• Bandara
• Terowongan
• Pengujian fondasi eksisting.

Standar yang Didukung

PIT8300 dirancang sesuai berbagai standar pengujian tiang fondasi yang berlaku, antara lain:

• JJG 930 – Pile Dynamic Measuring Instrument.
• JGJ 106 – Technical Specification for Testing of Building Foundation Piles.
• JTG/T 3512 – Technical Specification for Foundation Pile Testing of Highway Engineering.
• JG/T 518 – Pile Dynamic Testing Instrument.
• JGJ/T 422 – Technical Standards for Foundation Testing of Existing Buildings.

Kesesuaian terhadap standar tersebut memberikan tingkat kepercayaan yang tinggi terhadap hasil pengujian.

Mengapa Memilih PIT8300?

Bagi perusahaan konstruksi, konsultan geoteknik, laboratorium pengujian, maupun institusi pendidikan, PIT8300 menawarkan kombinasi ideal antara akurasi, kecepatan, portabilitas, dan kemudahan penggunaan.

Dengan teknologi akuisisi data 24-bit, analisis real-time, desain lapangan yang kokoh, serta software analisis profesional, alat ini mampu membantu pengguna memperoleh hasil pengujian integritas tiang yang lebih akurat dan efisien.

Investasi pada PIT8300 bukan hanya meningkatkan kualitas inspeksi fondasi, tetapi juga membantu mengurangi risiko kegagalan struktur yang dapat berdampak besar terhadap keselamatan dan biaya proyek.

FAQ (Frequently Asked Questions)

Apa fungsi utama Pile Integrity Tester PIT8300?

PIT8300 digunakan untuk menguji integritas tiang fondasi beton, mendeteksi keretakan, cacat internal, perubahan penampang, dan memperkirakan panjang tiang menggunakan metode Low Strain.

Apakah PIT8300 dapat mengukur panjang tiang?

Ya. Berdasarkan analisis gelombang pantul yang diterima sensor, PIT8300 dapat membantu menentukan estimasi panjang tiang fondasi.

Apakah pengujian menggunakan PIT8300 merusak tiang?

Tidak. Pengujian menggunakan metode Low Strain bersifat non-destruktif sehingga tidak menyebabkan kerusakan pada struktur tiang.

Siapa saja yang menggunakan PIT8300?

Kontraktor, konsultan geoteknik, laboratorium pengujian, universitas, perusahaan konstruksi, dan instansi pemerintah.

Berapa lama daya tahan baterai PIT8300?

Baterai lithium rechargeable mampu mendukung operasional lebih dari 8 jam dalam kondisi penggunaan normal.

Apakah PIT8300 cocok digunakan di lapangan?

Sangat cocok. Alat ini memiliki desain tahan air, tahan benturan, ringan, dan mudah dibawa ke berbagai lokasi proyek.

Apa keunggulan sistem akuisisi data 24-bit?

Akurasi sinyal menjadi lebih tinggi, detail gelombang lebih jelas, dan kemampuan deteksi cacat pada tiang menjadi lebih baik dibanding sistem dengan resolusi lebih rendah.

---
