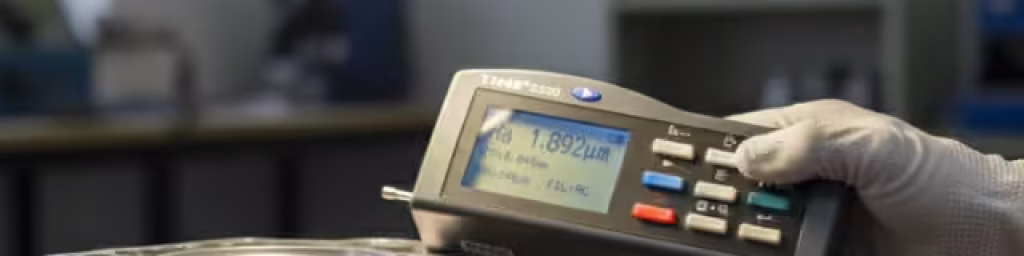

Sebagai seseorang yang setiap hari berkutat dengan spesifikasi alat uji dan detail teknis, Kami ingin membagikan analisis mendalam tentang seri produk TIME Surface Roughness Tester dan berbagai aksesori terkait. Berikut rangkuman spesifikasi dengan ulasan teknis dan panduan untuk memilih model yang tepat dalam aplikasi industri.
Tabel Spesifikasi Ringkas
| Produk / Aksesori | Model | Spesifikasi Utama |
| Probe Opsional Stylus Pickup for TIME3200/3202 | TS100 | Standard Pickup: permukaan datar/poros. Lubang min Ø5 mm, kedalaman max 22 mm. |
| TS110 | Curved Surface Pickup: permukaan melengkung (convex/concave) dengan radius > 3 mm. | |
| TS120 | Small Hole Pickup: lubang min Ø2 mm, kedalaman max 9 mm. | |
| TS130 | Groove Pickup: alur lebar > 2 mm, kedalaman < 3 mm. Step < 3 mm. | |
| TS131 | Deep Groove Pickup: alur lebar > 2 mm, kedalaman < 10 mm. Step < 10 mm. | |
| TS140 | Right-Angle Measuring: mekanisme sudut kanan (lateral) untuk area sulit dijangkau. Lebar alur min 5 mm, step < 2.5 mm. | |
| Probe Opsional Stylus Pickup for TIME322X | TIME S201 | Radius jarum 5 µm, sudut 90°, gaya 4 mN, rentang pengukuran 400 µm – Standard untuk permukaan datar. |
| TIME S212 | Radius 5 µm, sudut 90°, gaya 4 mN, rentang 400 µm – Deep Groove: alur lebar min 2.5 mm, kedalaman max 10 mm. | |
| TIME S214 | Radius 5 µm, sudut 90°, gaya 4 mN, rentang 200 µm – Curved Surface: untuk permukaan melengkung/cembung. | |
| TIME S211 | Radius 5 µm, sudut 90°, gaya 4 mN, rentang 100 µm – Small Hole: diameter lubang min Ø2 mm, kedalaman max 13.5 mm. | |
| TIME S213 | Radius 5 µm, sudut 90°, gaya 4 mN, rentang 400 µm – Deep Hole: diameter lubang min Ø2 mm, kedalaman max 20 mm. | |
| TIME S220 | Radius 5 µm, sudut 90°, gaya 4 mN, rentang 200 µm – “O” Type Pickup: ketebalan kepala stylus 1 mm. | |
| Alat Uji Kekasaran Permukaan TIME3200/3202 (TR200) | TIME 3200 / TIME 3202 | Parameter: Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm, RSk, Rmr. Pada versi 3202 tambahan: Rpc, Rk, Rpk, Rvk, Mr1, Mr2. Sistem metric/imperial. Resolusi tampilan 0.001 µm. Pickup range ±20 µm, ±40 µm, ±80 µm. Cut-off length 0.25 mm / 0.8 mm / 2.5 mm / Auto. Filter digital: RC, PC-RC, Gauss, D-P. Max panjang penelusuran 17.5 mm. Akurasi ≤ ±10%. Repeatability ≤ 6%. Dimensi 140 × 52 × 48 mm. Berat 440 g. |
| Alat Uji Kekasaran Permukaan TIME3110 (TR110) | TIME 3110 | Parameter: Ra, Rz. Panjang penelusuran 6 mm. Kecepatan penelusuran 1.0 mm/s. Cut-off length: 0.25 mm / 0.8 mm / 2.5 mm. Panjang evaluasi: 1.25 mm / 4.0 mm / 5.0 mm. Rentang pengukuran: Ra 0.05 – 6.5 µm; Rz 0.1 – 50 µm. Akurasi ±15%. Repeatability <12%. Sensor piezoelectric, ujung stylus diamond radius 10 ± 2.5 µm, sudut 90° (+5° / -10°). Dimensi 110 × 70 × 24 mm. Berat 160 g. |
| Alat Uji Kekasaran Permukaan TIME3100 (TR100) | TIME 3100 | Parameter: Ra, Rz. Rentang pengukuran: Ra 0.05 – 6.5 µm; Rz 0.1 – 50 µm. Cut-off 0.25 mm, 0.8 mm, 2.5 mm. P/A: 1.25 mm, 4.0 mm, 5.0 mm. Toleransi ±15%. Repeatability <12%. Dimensi 116 × 86 × 30 mm. Berat 200 g. |
| Alat Uji Kekasaran Permukaan TIME3231 (Profilometer 55 parameter) | TIME 3231 | Profil yang dinilai: R (Roughness), W (Waviness), P (Primary Profile). Rentang pengukuran ±400 µm, ±25 µm. Filter: RC, PCRC, Gauss, D-P, ISO 13565. Parameter: 55 parameter (R, W, P, Rk). Cut-off length 0.08 mm, 0.25 mm, 0.8 mm, 2.5 mm, 8 mm. Panjang penelusuran maks. 40 mm. Resolusi: 0.001 µm / 50 µm ; 0.016 µm / 800 µm. Toleransi ±5%. Repeatability 3%. Keluaran data RS232, USB. Dimensi 409 × 96 × 98 mm. Berat 2.3 kg. |
| Stand Dudukan TIMEA202 Platform | TIMEA202 | Dimensi 300 mm × 200 mm × 400 mm. Rentang sumbu-Y 200 mm. Rotasi -85º ~ +85º. Berat 9.5 kg. Kesesuaian alat ukur: TIME3200, TIME3202, TIME3221. |
| Probe Opsional Stylus TIMES247 Pickup for TIME323X | TIMES247 Replaceable Pickup | Desain stylus dapat dilepas, koneksi magnetik, skidless design. Kompatibel dengan TIME3231, TIME3233, TIME3234. Opsi stylus (Model): Standard (5 mm), Optional 1 (40 mm), Optional 2 (30 mm), Optional 3 (20 mm), Optional 4 (10 mm), Optional 5 (7 mm V Shape), Optional 6 (7 mm U Shape), Optional 7 (7 mm Oblique), Optional 8 (2 mm Oblique), Optional 9 (Small Hole). |
| Alat Uji Kekasaran Permukaan TIME3226 | TIME 3226 | Standar: ISO1997, JIS2001, ANSI. Fitur khusus: Koneksi nirkabel (Bluetooth) ke aplikasi smartphone. Rentang pengukuran 400 µm (±200 µm). Resolusi tampilan 0.001 µm. Pickup standar TS100 (induktif, stylus radius 5 µm, sudut 90°). Toleransi ≤ ±10%. Repeatability ≤ 6%. Sumber daya: baterai Li-ion isi ulang. |
| Transduser Opsional Stylus Penguji Kekasaran TIME323X | (Beberapa model) | TIME S230 Standard Pickup (Non-skidded) untuk area sempit. TIME S230U U-Pickup untuk permukaan bersayap U. TIME S230V V-Pickup untuk permukaan berbentuk V. TIME S231 Stylus Sudut Miring 120° dirancang untuk akar gigi roda gigi. TIME S232 Pen-Tip Pickup untuk lubang sangat sempit (diameter ujung Φ1.3 mm) atau alur tipis. TIME S233 Deep Groove Pickup: kedalaman hingga 10 mm. TIME S236: hingga 20 mm. TIME S238: hingga 30 mm. TIME S239: hingga 40 mm. Blade Type Stylus: untuk titik tertinggi pada batang tipis atau silinder kecil. |
Ulasan Teknis & Panduan Pemilihan
Bagaimana memilih model yang tepat, serta bagaimana aksesori dan probe opsional meningkatkan fleksibilitas pengukuran ?
- Pentingnya Parameter Kekasaran & Profil
Seri TIME menawarkan alat berbeda mulai dari model entry level (TR100/3100), hingga model menengah (TR110/3110, TR200/3200/3202) hingga model high-end (3231/323X). Perbedaan utama terletak pada:
- jumlah parameter yang diukur (contoh: 55 parameter pada 3231)
- rentang pengukuran (±400 µm pada 3231)
- toleransi akurasi dan repeatability yang lebih ketat.
Mengapa hal ini penting? Karena dalam aplikasi industri—misalnya manufaktur komponen presisi, otomotif, aerospace—permukaan tidak hanya harus halus (Ra kecil) tetapi juga bebas dari waviness, profil primer, bahkan struktur mikro seperti groove atau lubang kecil. Model high-end seperti 3231 memungkinkan analisis profil R, W, P sekaligus — sehingga cocok untuk aplikasi yang menuntut dokumentasi lengkap sesuai standar.
- Bandingkan Model Entry vs Menengah vs High-End
- TIME 3100 (TR100): Fokus sangat dasar. Parameter Ra dan Rz, cocok untuk pemeriksaan kondisi umum di lini produksi atau inspeksi cepat. Akurasi dan repeatability lebih longgar (±15%, <12%). Jika aplikasi Anda hanya memerlukan ukuran kasar permukaan tanpa dokumentasi rinci, ini bisa cukup.
- TIME 3110 (TR110): Sedikit lebih maju dari TR100 dengan panjang penelusuran tetap 6 mm, sensor piezoelectric, dan sedikit peningkatan fleksibilitas cut-off length & evaluasi panjang. Cocok untuk inspeksi rutin yang sedikit lebih serius.
- TIME 3200/3202 (TR200): Lompatan besar: banyak parameter (Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv …), rentang pickup ±20/±40/±80 µm, resolusi 0.001 µm. Cocok untuk kualitas manufaktur yang lebih tinggi. Namun masih dalam kategori portabel ringan (berat hanya ~440 g).
- TIME 3231 (Profilometer 55 parameter): Alat high-end yang menunjuk pengukuran mencakup roughness, waviness, primary profile, dengan rentang besar ±400 µm/±25 µm, cut-off hingga 8 mm, panjang tracing hingga 40 mm, toleransi ±5%. Ideal untuk laboratorium metrologi, R&D atau QC tingkat lanjut.
“semakin tinggi model, semakin besar fleksibilitas dan cakupan parameter, tetapi juga harga dan kebutuhan pendukung akan naik”.
- Peran Pickup/Probe dan Aksesori
Seringkali dalam praktik industri Anda dihadapkan pada kondisi pengukuran yang non-standar: permukaan melengkung, alur dalam, lubang kecil, step, sudut kanan, dan sebagainya. Di sinilah pilihan probe opsional sangat krusial. Sebagai contoh:
- TS120 (Small Hole) memungkinkan pengukuran lubang min Ø2 mm — sangat relevan untuk bagian dalam silinder atau lubang bor dalam.
- TS140 (Right-Angle) berguna untuk pengukuran memungkinkan pengukuran lubang min Ø2 mm — sangat relevan untuk bagian dalam silinder atau lubang bor dalam.
- TS140 (Right-Angle) berguna untuk pengukuran permukaan di area sulit dijangkau, seperti sudut dalam mesin atau alur crank.
- Untuk seri 322X, probe TIME S211 dan S213 memperluas kemampuan ke lubang diam Ø2 mm dengan kedalaman hingga 20 mm.
- Model TIMES247 untuk seri 323X dengan stylus yang dapat diganti (replaceable) dan desain magnetik memperkuat fleksibilitas—menjadikan alat dapat disesuaikan ke berbagai kondisi pengukuran spesifik.
“Pastikan probe yang dipilih cocok dengan geometri spesimen Anda — tidak cukup hanya unit utama, tetapi juga aksesori yang tepat”.
- Akurasi, Repeatability & Rentang Pengukuran
Dari perspektif teknis: akurasi (misalnya ≤ ±10% pada 3200/3202) dan repeatability (≤6%) menunjukkan seberapa konsisten dan tepat hasil pengukuran dalam kondisi yang sama. Semakin rendah angka toleransi dan repeatability, semakin tinggi keandalan data. Misalnya, model 3231 memiliki toleransi ±5% dan repeatability 3%, yang jauh lebih ketat dibanding model entry-level ±15%.
Rentang pengukuran pickup ±20/±40/±80 µm atau hingga ±400 µm menunjukkan seberapa besar variasi profil permukaan yang dapat diukur. Bila spesimen Anda memiliki roughness yang sangat kasar atau terdapat step besar, model dengan rentang lebih besar akan diperlukan.
- Kompatibilitas dengan Standar & Output Data
Seri TIME secara umum kompatibel dengan standar internasional seperti ISO, JIS, ANSI. Contoh: model 3226 menyebut ISO 1997, JIS 2001, ANSI. Ini penting untuk industri yang memerlukan sertifikasi atau audit. Output data via RS232, USB, dan dalam beberapa model menggunakan koneksi nirkabel (Bluetooth pada 3226) memudahkan integrasi data ke sistem QC atau SPC.
- Portabilitas, Dimensi & Berat
Jika aplikasi Anda adalah di lapangan atau pengukuran di lokasi produksi, faktor portabilitas penting: berat hanya 160 g (3110) atau 440 g (3200/3202) membuat alat ini mudah digunakan. Sementara unit high-end seperti 3231 memiliki berat ~2.3 kg dan dimensi besar, lebih cocok di laboratorium tetap.
- Rekomendasi Produk :
- Jika Anda inspeksi rutin manufaktur dan butuh alat ekonomis → Anda bisa memakai ke model 3100 atau 3110.
- Jika anda yang memiliki proses produksi dengan toleransi lebih ketat atau permukaan lebih kompleks → Pakai Produk type 3200/3202 + probe opsional sesuai geometri spesimen.
- Apabila anda di laboratorium, R&D, atau kebutuhan audit/sertifikasi tinggi → Rekomendasi produk 3231 + probe fleksibel + optional stand (seperti TIMEA202) untuk stabilitas pengukuran.
- Jangan lupa highlight aksesori: semakin kompleks spesimen (lubang, groove, sudut), semakin penting probe opsional (TS series, S2xx series, TIMES247).
- output data (RS232/USB/Bluetooth), kompatibilitas standar, dan integrasi ke komputer/software analisis (sering disebut dalam katalog TIME).
- Memilih alat yang tepat bukan hanya soal harga, tetapi soal kecocokan spesifikasi dengan aplikasi nyata: geometri spesimen, rentang pengukuran, toleransi, portability, dan aksesori yang mendukung.
“Alat ini tidak hanya untuk ‘mengukur kasar/halusnya’, tetapi untuk menganalisis profil permukaan secara komprehensif sesuai standar industri. Dengan memilih model yang tepat dan probe yang cocok, hasil pengukuran akan lebih akurat, lebih dapat diandalkan, dan memberikan nilai tambah nyata untuk kontrol kualitas Anda.”
Secara ringkas:
- Model entry level cocok untuk pemeriksaan cepat atau produksi massal rutin dengan spek sederhana.
- Model menengah cocok untuk produksi dengan toleransi lebih ketat dan variabel geometris yang lebih kompleks.
- Model high-end cocok untuk laboratorium, kondisi yang memerlukan dokumentasi penuh parameter, profil dan waviness, dan spesimen bergeometri sulit.
- Aksesori probe opsional dan stand pengukuran sering kali menentukan keberhasilan pengukuran di lapangan — suatu hal yang tidak boleh diabaikan.
FAQ (Yang Selalu Ditanyakan)
Q1: Apa perbedaan utama antara TIME 3100 dan TIME 3110?
Jawab: Perbedaan utama terletak pada panjang penelusuran, sensor, dan kemudahan penggunaan. TIME 3110 memiliki penelusuran 6 mm, sensor piezoelectric, ukuran yang lebih kecil dan berat 160 g, sementara TIME 3100 adalah versi yang lebih dasar dengan dimensi sedikit lebih besar dan berat 200 g. Toleransi spesifikasi juga sedikit lebih longgar.
Q2: Kapan harus memilih model TIME 3200/3202 dibandingkan TIME 3231?
Jawab: Pilih TIME 3200/3202 jika aplikasi Anda memerlukan banyak parameter dan rentang pengukuran hingga ±80 µm, tetapi masih dalam lingkungan produksi ataupun inspeksi. Pilih TIME 3231 jika diperlukan pengukuran profil yang sangat luas (±400 µm), analisis waviness, primary profile, serta toleransi dan repeatability yang sangat ketat—biasanya untuk laboratorium atau aplikasi R&D.
Q3: Apakah probe opsional seperti TS120 atau S213 benar-benar diperlukan?
Jawab: Ya—jika spesimen Anda memiliki geometri non-standar seperti lubang dalam, alur, permukaan melengkung, atau sudut kanan. Tanpa probe yang tepat, stylus standar mungkin tidak dapat menjangkau, hasil pengukuran bisa kurang akurat atau bahkan gagal. Oleh karena itu, bagian dari solusi adalah memilih probe yang sesuai bersama unit utama.
Q4: Bagaimana memilih cut-off length yang tepat pada alat ukurnya?
Jawab: Panjang cut-off (L) adalah panjang filter untuk pemrosesan sinyal profil permukaan. Pemilihan biasanya tergantung pada jenis proses permukaan dan standar yang digunakan (misalnya 0.25 mm, 0.8 mm, 2.5 mm, atau bahkan 8 mm pada model high end). Secara umum: permukaan halus → cut-off kecil; permukaan kasar atau waviness besar → cut-off lebih besar. Tentukan berdasarkan standar yang berlaku di perusahaan (ISO/JIS/ANSI) dan kondisi spesimen.
Q5: Apakah koneksi data (USB/RS232/Bluetooth) penting?
Jawab: Sangat penting. Output data memungkinkan integrasi ke sistem QC/IT Anda, analisis lebih lanjut di komputer, pembuatan laporan, dan traceability. Model yang memiliki koneksi Bluetooth (seperti TIME 3226) menawarkan fleksibilitas ekstra untuk pengukuran di lapangan dan transfer data ke smartphone.
Q6: Apakah berat dan dimensi alat harus dipertimbangkan?
Jawab: Ya—terutama bila pengukuran dilakukan di lokasi produksi, area terbatas, atau bagian mesin yang sulit dijangkau. Alat ringan dan portabel memudahkan pekerja dan mempercepat inspeksi. Namun, di lab tetap, dimensi besar bukan masalah dan kenyamanan penggunaan serta parameter lanjutan bisa jadi lebih penting.
**Disclaimer: Informasi dalam artikel ini bersifat edukatif dan tidak menggantikan nasihat dari insinyur atau Surface Roughness bersertifikat. Selalu rujuk pada spesifikasi teknis produk dan standar industri yang berlaku untuk aplikasi spesifik Anda.
